Evropska centralna banka u Franfurtu

Opis projekta

Godine 2010. počeli su građevinski radovi za novu glavnu zgradu Evropske centralne banke u Frankfurtu. Spektakularna arhitektura kombinuje dve novoizgrađene višespratnice sa zgradom bivše franfurstke veletržnice. OBO Bettermann je ovaj veliki objekat opremio sa kompletnim sistemima za elektrotehničku infrastrukturu. OBO tim za projektnu i sistemsku tehniku pritom je preuzeo kompletnu koordinaciju - od sveobuhvatnih isporuka materijala, preko logistike na građevini, usklađivanja sa nalogodavcima i podizvođačima, do kontrolisanja.

Opšte informacije o objektu

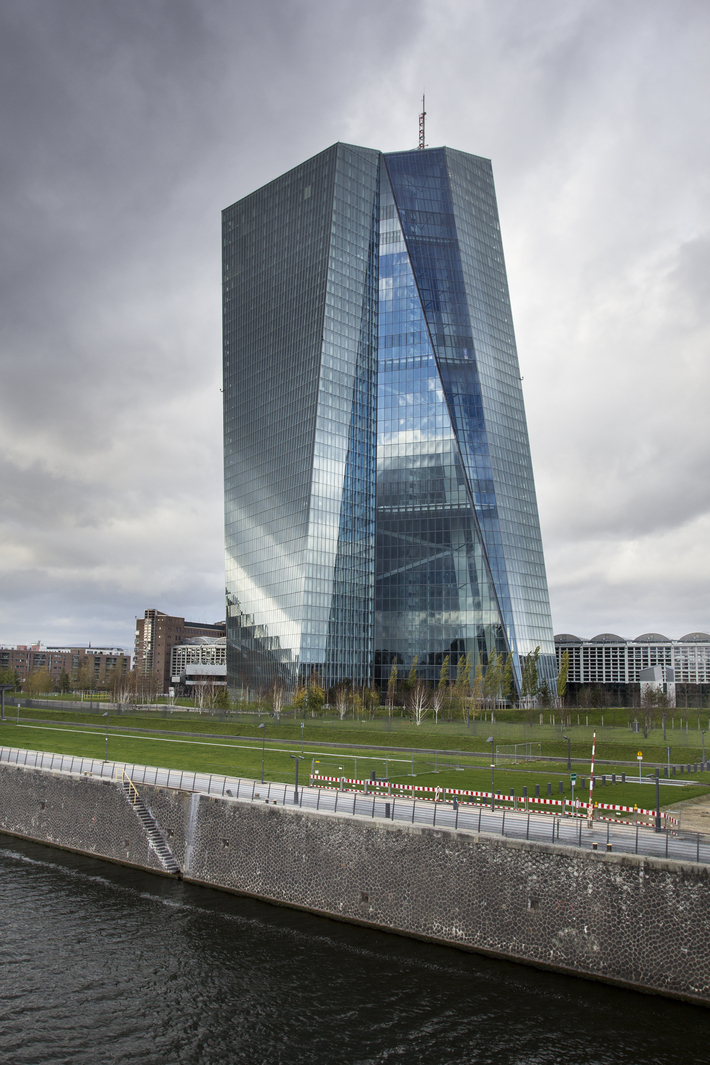

U februaru 2010. započeti su građevinski radovi na ansamblu zgrada koji se sastoji od tri elementa: južnog tornja visokog 165 metara sa 43 sprata i severnog tornja visokog 185 metara sa 45 spratova, koji zajedno sa antenom na severnom tornju dostižu ukupnu visinu od 201 metra. Kao treći element, stara hala veletržnice iz 1928. godine proširena je prema „principu kuće u kuć́i“. 250 metara duga i 30 metara visoka zgrada sadrži, između ostalog, prostor za konferencije i sastanke, kao i centar za posetioce i medije. Ulazna građevina spaja tornjeve i halu.

Kompleks zgrada postavlja visoke zahteve u pogledu funkcionalnosti elektrotehničke infrastrukture. OBO sistemi obezbeđuju potrebno snabdevanje električnom energijom i podacima. Više od 50.000 metara perforiranih nosača kablova, skoro 16.000 metara mrežastih nosača kablova i otprilike 8.000 metara vertikalnih trasa , kao i 660 metara lestvičastih nosača kablova za velike raspone je instalirano.

Zašto se klijent odlučio za OBO proizvode?

Kao mera zaštite elektromagnetne kompatibilnosti, na vertikalnim trasama je primenjeno vše od 6.600 metara uložnih limova. Pored toga, specijalzovani monteri instalirali su sistem kanala ispod betonske košuljice kao kvaitetno uzidno rešenje za sprovođenje kablova. 2.000 metara kanala, 450 podnih kućišta i 1.050 komada ograničenih tela isporučio je OBO u tu svrhu - kao i sve druge proizvode, u dogovorenom terminu na dodeljeno mesto.

Koji tip izazova je postojao za vreme izgradnje?

U logističke izazove mogli su da se ubroje i raznovrsne porudžbine materijala i komisioniranja, koji su se izvodili odvojeno, prema montažnim područjima i nalogodavcima. Ovaj veliki projekat zahtevao je od profesionalaca visoku dozu fleksibilnosti i u području koordinacije. Do samog kraja, tehnički vođa projekta Štefan Kraus, uz podršku šefa građevine Andreasa Šmita, uvek je bio uvek na licu mesta kako bi obezbedio besprekornu ugradnju OBO sistema. Sa sedam šefova projekta i 22 šefa građevine od strane nalogodavca, kao i povremeno i do četrdeset montera podizvođača, harmonizacija je funkcionisala savršeno i specifično za klijenta - sve do obračunskog sistema i sveobuhvatne izrade revizije.

Krajem 2014. zaključen nalog posedovao je volumen od skoro 3,3 miliona evra. U ovom zahtevnom projektu OBO Bettermann je još jednom impresivno pokazao svoje sposobnosti u profesionalnom opremanju velikih projekata.

• Vlasnik: Evropska centralna banka
• Projektant:  Wolf D. Prix, Coop Himmelb(l)au, Beč
• Instalacija:
  • Speidel Elektrotechnik GmbH, Gepingen
  • EAB Rhein-Main GmbH, Diecenbah
  • SPIE Deutschland GmbH, Karlsrue
• OBO projektantski tim: OBO projektna i sistemska tehnika
  • Tehnički vođa projekta: Štefan Kraus
  • Komercijalna podrška: Jerg Rajmund
• OBO sistemi:
  • Nosači kablova SKS
  • Nosači kablova RKSM
  • Vertikalne trase LG 60 VS / SLM 50 C 40
  • Lestvičasti nosači kablova za velike raspone WKLG 1630 / 1640
  • Mrežasti nosači kablova GRM
  • Kanali ispod betonske košuljice S3/250 i S3/350
  • Podna kućišta UZD / UGD
  • Ograničeno telo SK HB 245
  • Uložni limovi ELB-L
  • Specijalni artikal (plafonski nosač specijalne dužine od 350 mm)
