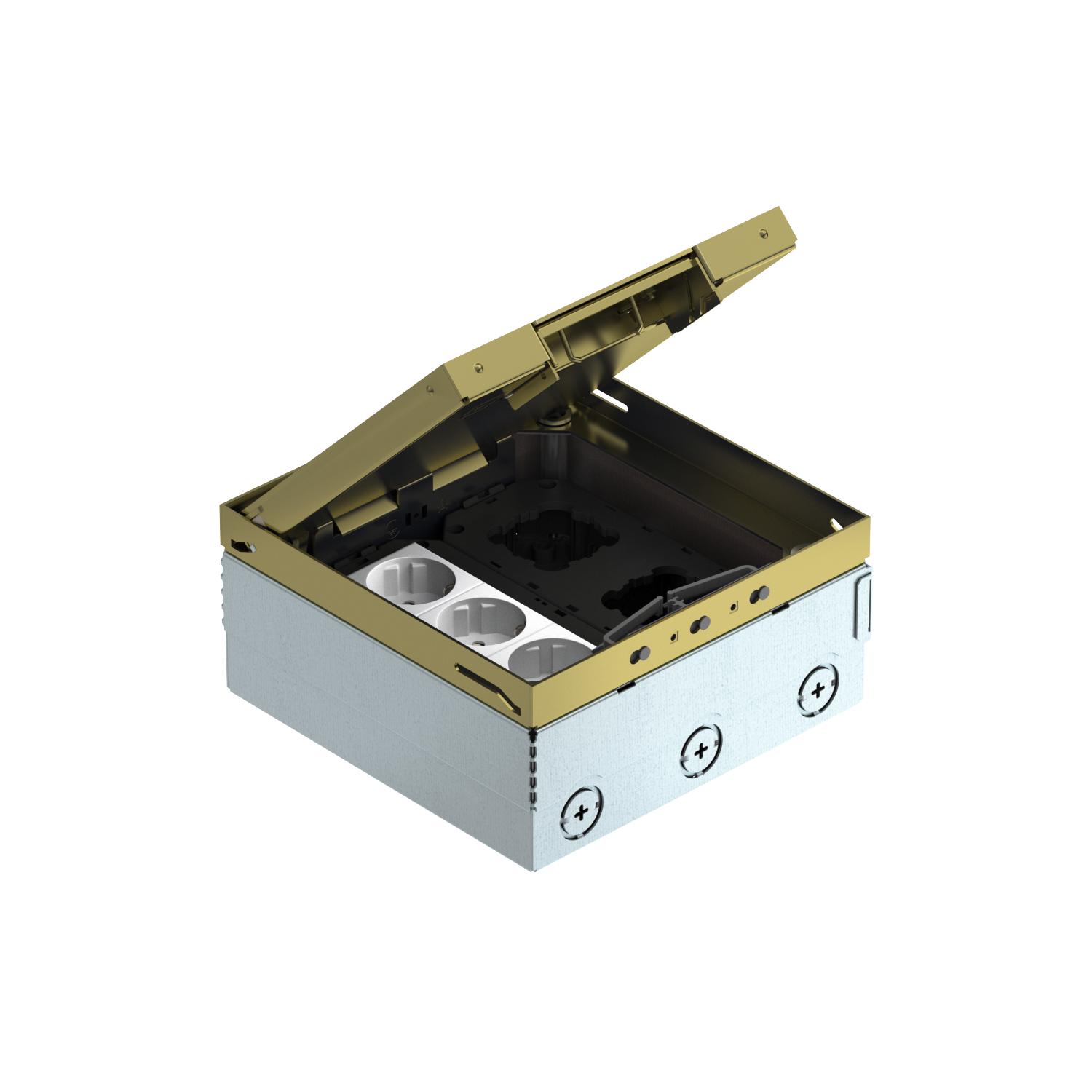

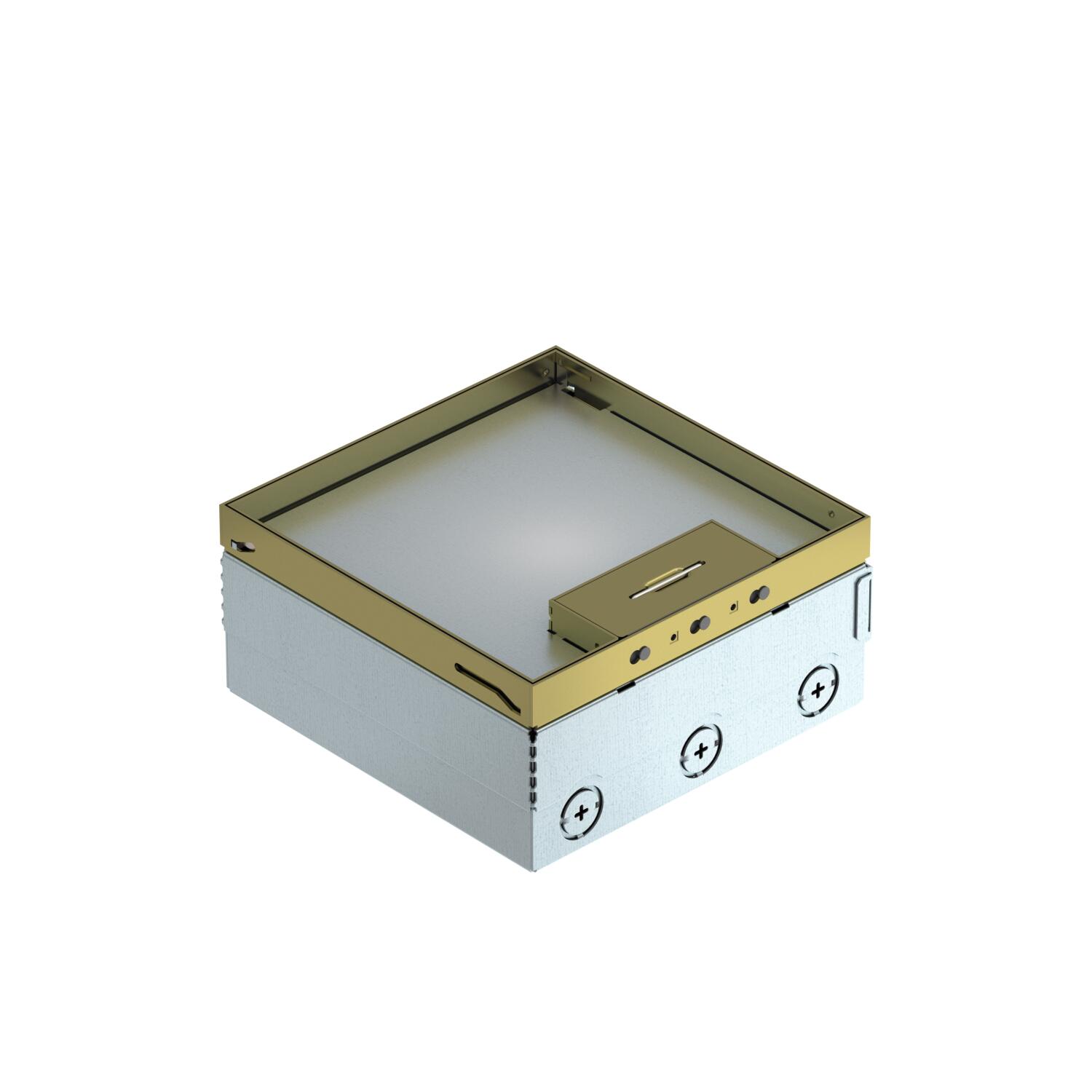

Podna ugradna jedinica UDHOME4, sa univerzalnim nosačem UT3, 3-struka, mesing
Br.art. 7427204 | EAN 4012195916420
- Opis proizvoda
-
Opis proizvodaČetvrtasta podna kutija za upotrebu u suvo održavanim šupljim podovima i podovima od košuljica u zatvorenom. Kućište za instalaciju sa perforiranim otvorima za cevi (M25). Sa 2 univerzalna nosača UT3 i 3-smernom utičnicom. Gornji deo može se podesiti do gornje ivice podne obloge pomoću 4 nosača za izravnavanje. Minimalna dubina ugradnje je 95 mm, opseg nivelacije + 30 mm.
U podnoj oblozi vidljive površine od mesinga.
U obimu isporuke sadržana su dva univerzalna nosača UT3, jedna 3-struka utičnica sa zaštitnim kontaktom sa poklopcem i dva pojedinačna poklopca za instalacione uređaje sa nosećim prstenom.
-
- Tehnički podaci
-
Tehnički podaci

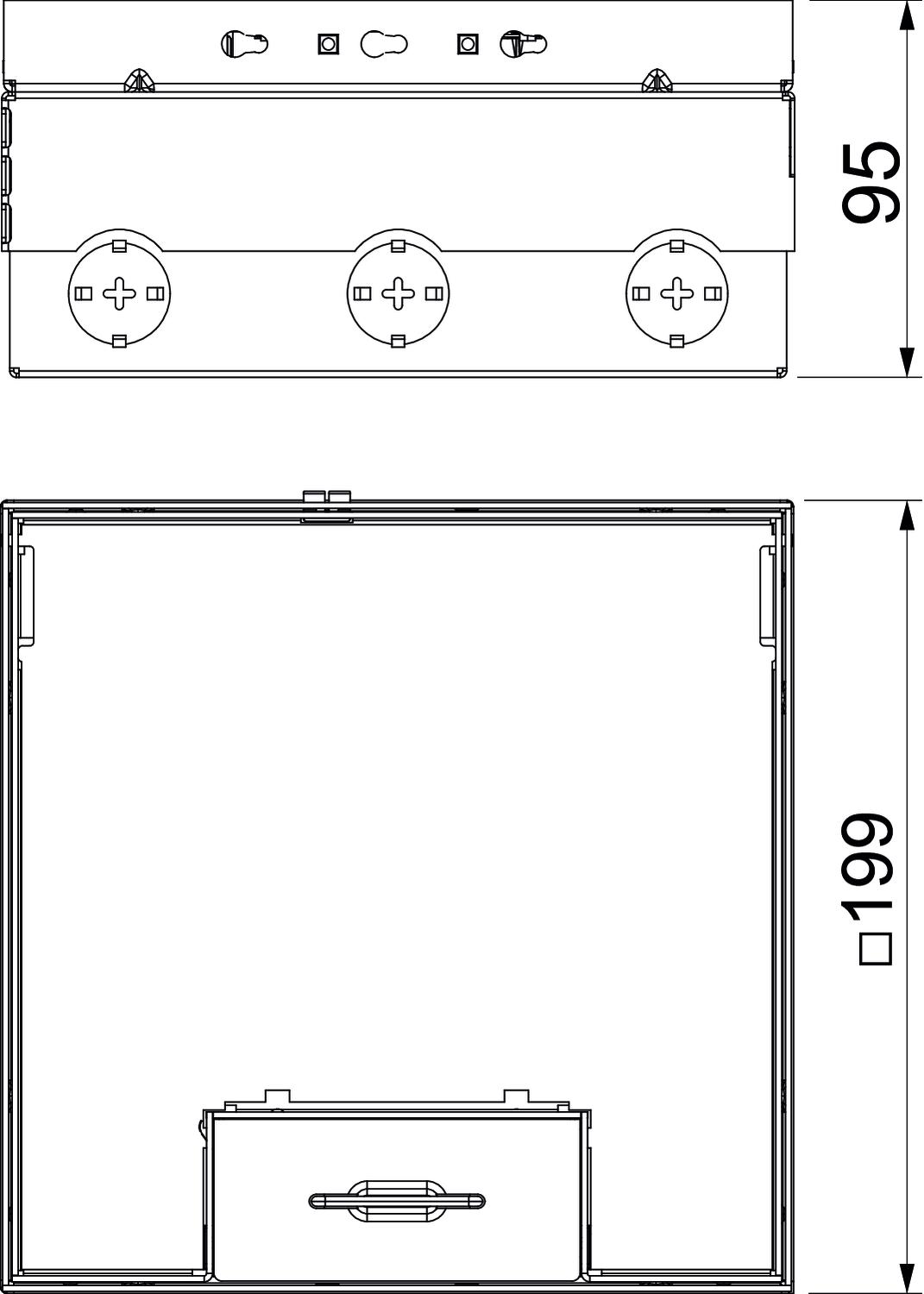

Broj kutija za uređaje 2 CO2 otisak (GWP) od kolevke do kapije 14,2031 kg CO2e / 1 Komad Debljina podne obloge 15 mm Dužina 202 mm Dužina spoljne dimenzije 199 mm Dužina ugradne dimenzije 202 mm Materijal Mesing Mehanizam otvaranja Lučna ručka Nivelaciona oblast maks. 125 mm Nivelaciona oblast min. 95 mm Opremanje 2 UT3, 3-struka VDE-utičnica Pogoduje za mokro održavanje ne Pogoduje za podni kanal ne Pogoduje za ugradnju u duple podove ne Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu da Širina 202 mm Širina spoljne dimenzije 199 mm Širina ugradne dimenzije 202 mm Stepen zaštite IK-kod IK10 Varijanta kvadratno Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta poklopca Izrez za podnu oblogu Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina betonske košuljice maks. 110 mm Visina betonske košuljice min. 95 mm Visina poda maks. 125 mm Visina poda min. 95 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 Zaštitni ram za podnu oblogu ne - Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje

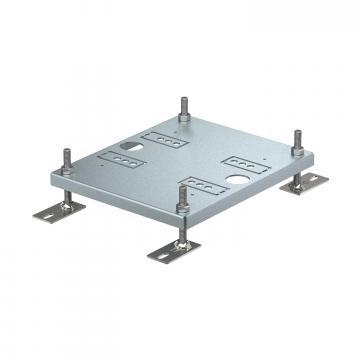

Produžetak visine za ugradnu jedinicu UDHOME4
HE60 UDHOME4 7427440 1 Komad - Preuzimanja
-
Informativni list UDHOME4 2M V / 7427204 , 0.18MB , pdfEU izjava o usaglašenosti UDHOME4 2M V / 7427204 , 0.13MB , pdfREACH Izjava o usaglašenosti UDHOME4 2M V / 7427204 , 0.13MB , pdfRoHS Izjava o usaglašenosti UDHOME4 2M V / 7427204 , 0.13MB , pdfUputstvo za montažu Floor box UDHOME4 2V I6/UDHOME9 2V I12 , 1.22MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
