Instalacioni sistemi sa središnjim nosačem za održavanje funkcionalnosti, ispitani i dozvoljeni
U slučaju požara, kablovi i provodnici su izloženi ekstremnom opterećenju usled plamena i velike toplote.
Uprkos tome moraju tokom određenog vremena da budu u stanju da izdrže temperature do 1000 stepeni, a da pritom ne dođe do kratkog spoja bakarnog provodnika.
Noseći sistem može pritom da se zamisli kao neka vrsta zaštitnog korzeta za kablove i provodnike.
Pridaje mu se posebna važnost pri održavanju funkcionalnosti. OBO Bettermann nudi širok portfelj nosećih konstrukcija i instalacionih mogućnosti i neprekidno proširuje ovaj asortiman.
Kao dodatni instalacioni sistemi za održavanje funkcionalnosti dozvoljeni su središnji nosači za perfforirane nosače kablova RKSM 6 i mrežasti nosači kablova tipa GRM 55 200. Odgovarajuće potvrde građevinske inspekcije o ispitivanju postoje.
Instalacioni sistem sa središnjim nosačem: perforirani nosač kablova RKSM 6…
Nosač kablova RKS-Magic je ispitan i dozvoljen kao noseća konstrukcija za specifične kablove, za električno održavanje funkcionalnosti prema DIN 4102 deo 12, kao i za klase održavanja funkcionalnosti od E30 do E90.
Noseća konstrukcija kao laki instalacioni sistem sastoji se od središnjeg nosača i centralno postavljene navojne šipke kao komponente za kačenje i može da se instalira jednostavno, brzo i sa samo nekoliko komponenti. Sa utičnim sistemom bez upotrebe vijaka moguće je spajanje nosača kablova RKS-Magic bez alata, a to znači posebno brzo i ekonomično.
Za primenu u održavanju funkcionalnosti posle spajanja kanala potrebno je još samo saviti sigurnosne vezice u podnom delu. Dvostruka debljina materijala u oblasti spajanja i žlebovi u podnom delu obezbeđuju veoma nosivost nosača kablova. Dozvoljena je ugradnja fazonskih komada u tok trase.

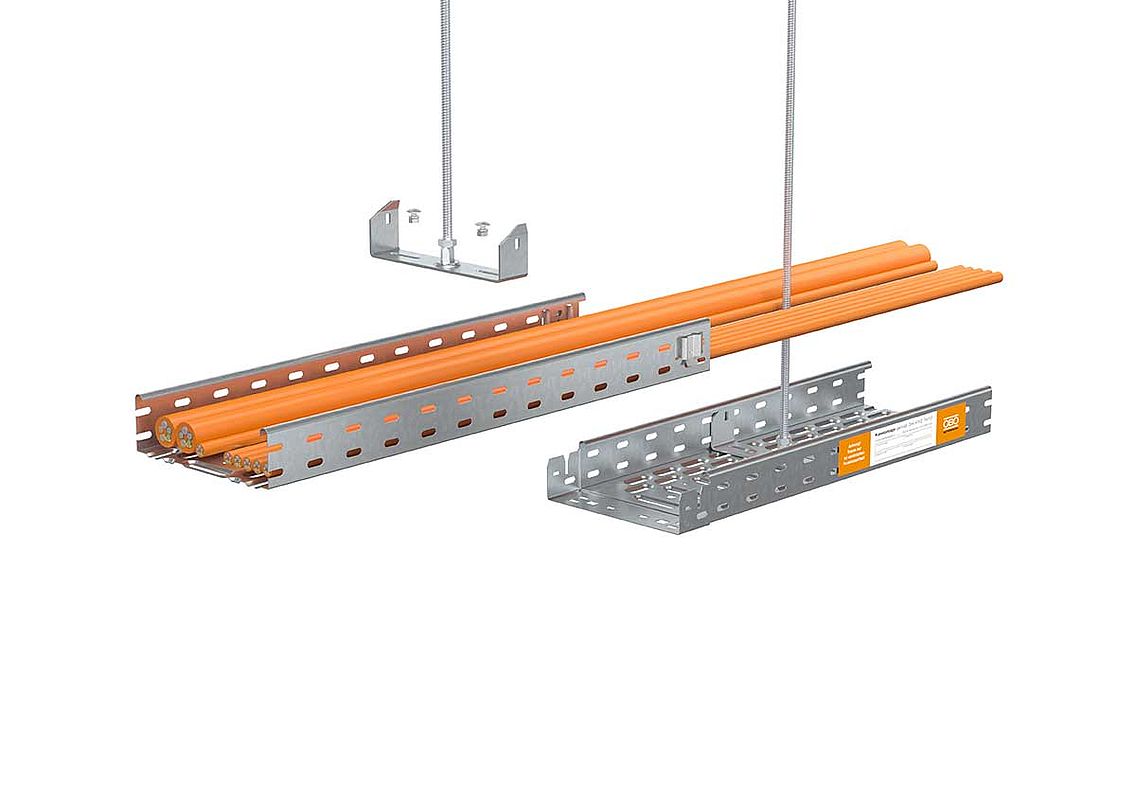

Instalacioni princip nosača kablova RKS-Magic
Prvi korak instalacije je postavljanje središnjeg nosača. Nakon montaže navojne šipke na središnji nosač sledi osiguravanje sa dodatnom šestouglom navrtkom.
Nakon što je središnji nosač zašrafljen na podni deo kanala, utičnom montažom perforiranih nosača kablova pravi se spoj po dužini.
Zatim treba još samo saviti sigurnosne vezice u podnom delu. Rezultat: spojnica kanala bez vijaka.
Dodatni fazonski komadi mogu da se montiraju brzo i jednostavno pomoću Magic spojnice.
Da li ste znali: ostali sistemi iz oblasti proizvoda Perforirani nosači kablova pronaći ćete u našem online katalogu.
Instalacioni sistem sa središnjim nosačem: mrežasti nosač kablova GRM 55 200
Mrežasti nosač kablova GR-Magic je ispitana kao noseća konstrukcija za specifične kablove takođe i za električno održavanje funkcionalnosti prema DIN 4102 deo 12 kao i dozvoljena za klase održavanja funkcionalnosti od E30 do E90.
Pored središnjeg nosača, laki instalacioni sistem sadrži centralno raspoređenu navojnu šipku kao komponentu za kačenje.
Zahvaljujući utičnom sistemu spajanja bez vijaka, mrežasti nosači kablova GR Magic mogu da se montiraju bez alata, a time naročito brzo i ekonomično.

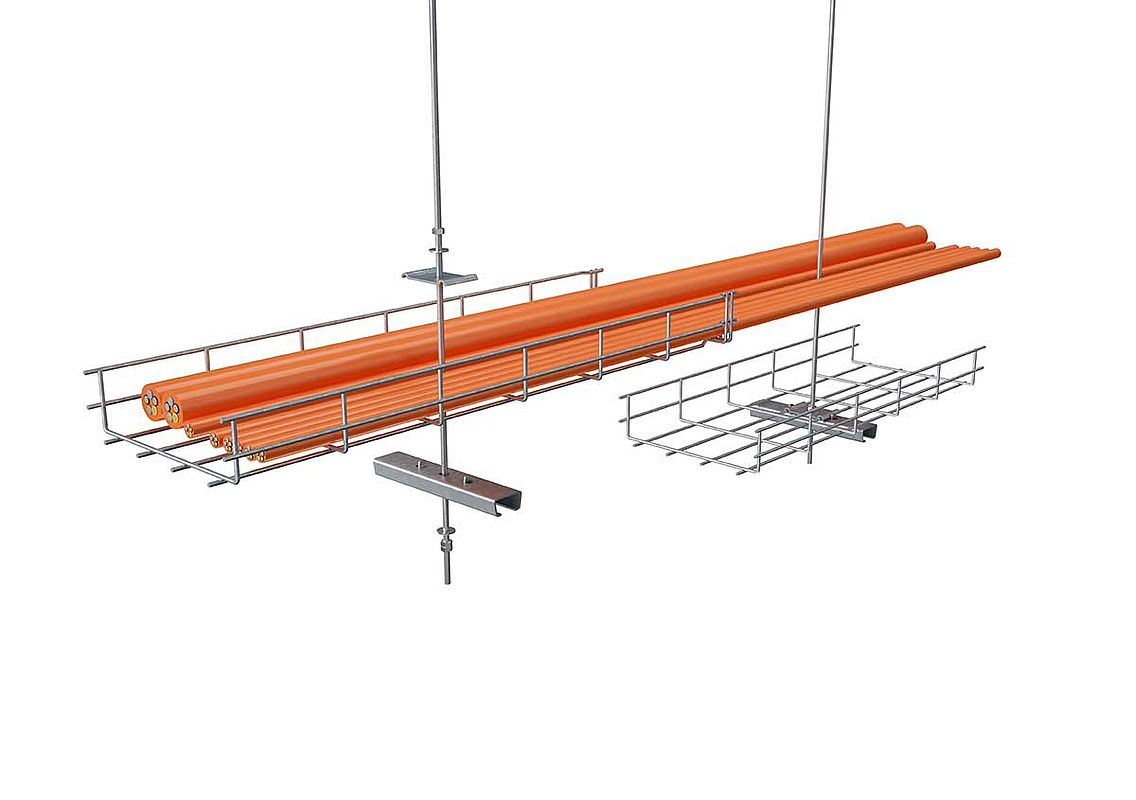

Instalacioni princip mrežastog nosača kablova GRM 55 200:
Pričvršćivanje središnjeg nosača izvodi se zajedno sa montažom navojne šipke. U tu svrhu se šina za držanje pozicionira ispod mrežastog nosača kablova, a stezni komad postavi direktno iznad u kanal.
Zatim sledi pravo pričvršćivanje stavl,jnjem i šrafljenjem navojne šipke sa oba dela.
Pojedinačne dužine mrežastig nosača kablova se samo utično spoje međusobno i bez dodatnih šrafljenja i spojnica obrazuju mehanički sigurnu spojnicu kanala.
Dodatni fazonski komadi mogu uz to da se montiraju brzo i jednostavno pomoću spojnice kanala.
