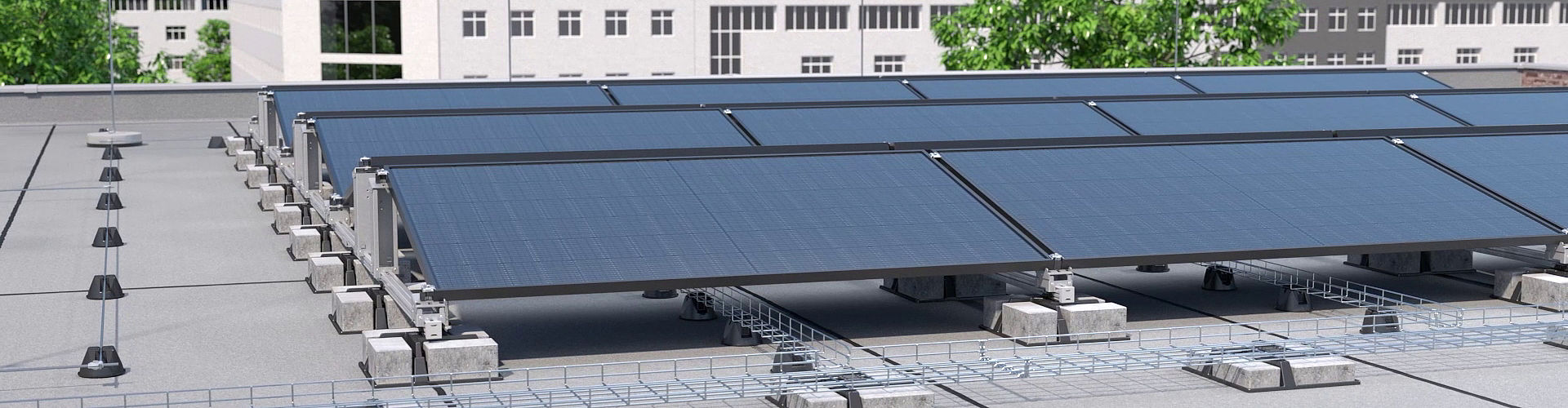

Magic PV Flat Pro

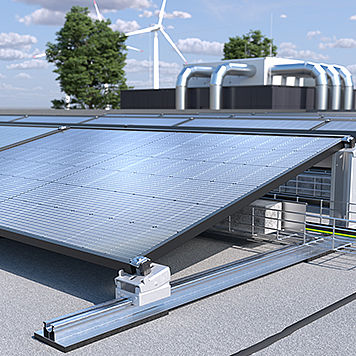

Magic PV Flat Pro sistem za ravne krovove obezbeđuje montažu bez upotrebe zavrtnjeva i alata zahvaljujući Magic tehnologiji. Visokokvalitetan izbor materijala i maksimalno nosivih komponenti sistema čine osnovu za dugotrajan montažni sistem. Može se integrisati sistem za polaganje kablova pomoću mrežastog nosača kablova.
Sistem za balastiranje UniBase obezbeđuje varijabilno dodavanje tereta za celi sistem pomoću pravougaonog kamenja za popločavanje – i to u bilo kom trenutku nakon instalacije. Proizvodi za ravne i kose krovove se mogu kombinovati zahvaljujući fleksibilnim komponentama sistema. To značajno smanjuje broj potrebnih pojedinačnih komponenti.
Najvažniji proizvodi

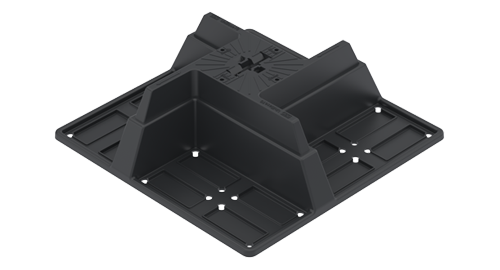

Univerzalno postolje za balastiranje, kamenje do 10 cm
- Mala težina u direktnom poređenju sa kamenom TrayFix
- Komponente se mogu slagati jedna na drugu
- Jednostavno ravnanje naknadnim dodavanjem težine
- Prihvat bez upotrebe alata za različite tipove adaptera
- Materijal koji se može reciklirati
- Može se balastirati sa komercijalnim kamenjem za popločavanje 200 x 100 mm (kupuje se lokalno)
- Jedan UniBase za različite primene, kao što je potkonstrukcija,
provođenje kablova, montažne šine i još dosta toga. - Dostupne su 2 varijante u visinama od 60 i 100 mm

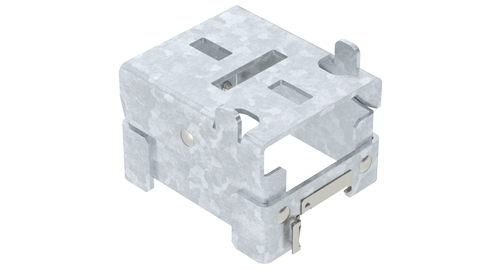

Kratki oslonac sistema za ravan krov
- Montaža na montažnoj šini bez alata.
- Mogućnost kontinualnog podešavanja u svakoj poziciji montaže.
- Pomoćni jezičak za montažu solarnog modula
- Horizontalni uzdužni otvor za unuverzalnu stezaljku kao standarno učvršćenje, odn. vertikalni uzdužni otvor u slučaju da se pojedinačna montažna stopa postavlja i kao međuoslonac
- Po potrebi je po panelu moguće postaviti jedan međuoslonac
- Kompatibilno sa svim veličinama modula zahvaljujući zglobnoj glavi pod uglom
- Dug vek trajanja zahvaljujući visokokvalitetnim premazima površina

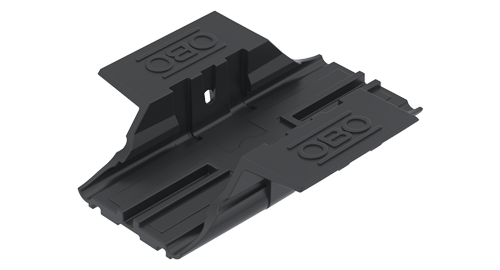

Adapter za noseći profil za univerzalnu stopu
- Montaža adaptera sa UniBase bez upotrebe alata
- Montaža montažne šine sa adpterom bez upotrebe alata
- Integrisana kontaktna površina sa zaštitom od klizanja
- Demontaža montažnih profila bez upotrtebe alata
- Jednostavno ravnanje montažnog profila

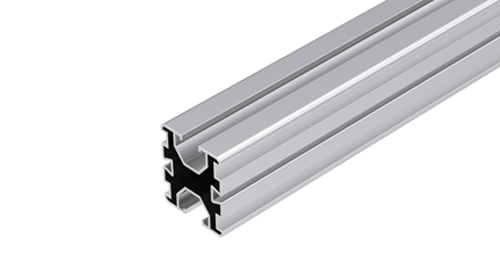

Noseći profil za sistem ravnih/kosih krovova
- Sjajna verzija za sve krovove bez povišenih vizuelnih zahteva
- Dvostrani žlebovi širine 10 mm, na primer za klizne navrtke, univerzalne i/ili stezaljke za uzemljenje
- Dodatni bočni žlebovi, na primer za uzdužne i/ili krstaste spojnice

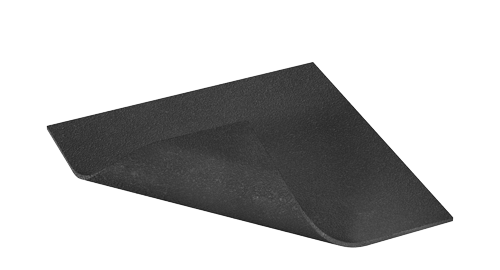

Zaštitna građevinska prostirka
- Dodatna zaštita krovne obloge
- Smanjenje mehaničkih uticaja na krovnu oblogu
- Sprečavanje nezaptivenosti koje se mogu pojaviti usled eventualno nekompatibilnih plastika
- Pogodna za povećanje koeficijenta trenja, na primer u slučaju da to krovna folija zahteva, dostupno u 2 varijante, sa ili bez aluminijumske laminacije

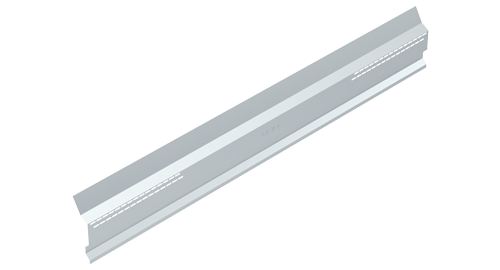

Lim za zaštitu od vetra za sistem za ravan krov
- Slabljenje uticaja lokalnih opterećenja vetrom, ukoliko uslovi statike to zahtevaju (primer: primena kod sistema ravnih krovova koji su orijentisani ka jugu)
- Jednosatvna predmontaža jednostavnim ubacivanjem u jezičke za učvršćivanje u dugačke oslonce tipa STL
- Fleksibilne mogućnosti učvršćivanja zahvaljujući velikim uzdužnim otvorima na dugačkim osloncima tipa STL pomoću zavrtnja sa ravnom glavom tipa FKS koji se posebno naručuju

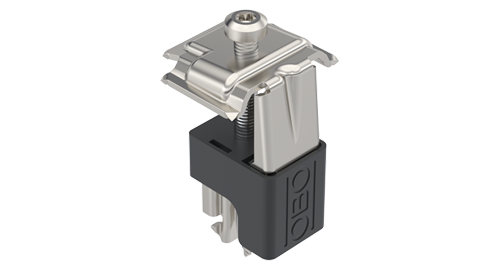

Univerzalna stezaljka za sistem ravnih/kosih krovova
- Sjajna verzija za optimalnu kombinaciju sa sjajnim nosećim profilom
- Stezni opseg za učvršćivanje modula od 30 do 50 mm
- Može se okretati za po 90° nakon uglavljivanja u žleb montažne šine
- Može se koristiti kao srednja ili krajnja stezaljka
- Specijalna geometrija na uglovima gornjeg dela za izjednačavanje potencijala na solarnom modulu
- Okolno plastično kućište vodi gornji deo i sprečava ga da se pogrešno obrne tokom montaže
- Gornji deo ostaje u svom gornjem položaju sve do konačnog fiksiranja solarnog modula
- Može se klikom učvrstiti na za to predviđene montažne stope (sistem za ravan krov) i u žleb montažnog sistema (sistem za kosi krov)
- Plastično kućište služi kao kontaktna površina, kako bi se paneli odgovarajuće pozicionirali
- Dug vek trajanja zahvaljujući korišćenju visokokvalitetnog nerđajućeg čelika
Preuzimanja
Pomoć za planiranje
Upoznajte budućnost projektovanja fotonaponskih sistema
Projektovanje PV sistema za montažu nikada nije bilo jednostavnije: OBO Construct alat za Magic PV Solution® to čini mogućim. Alatka za projektovanje se ističe intuitivnim, preglednim rukovanjem i kratkim trajanjem procesa projektovanja.
