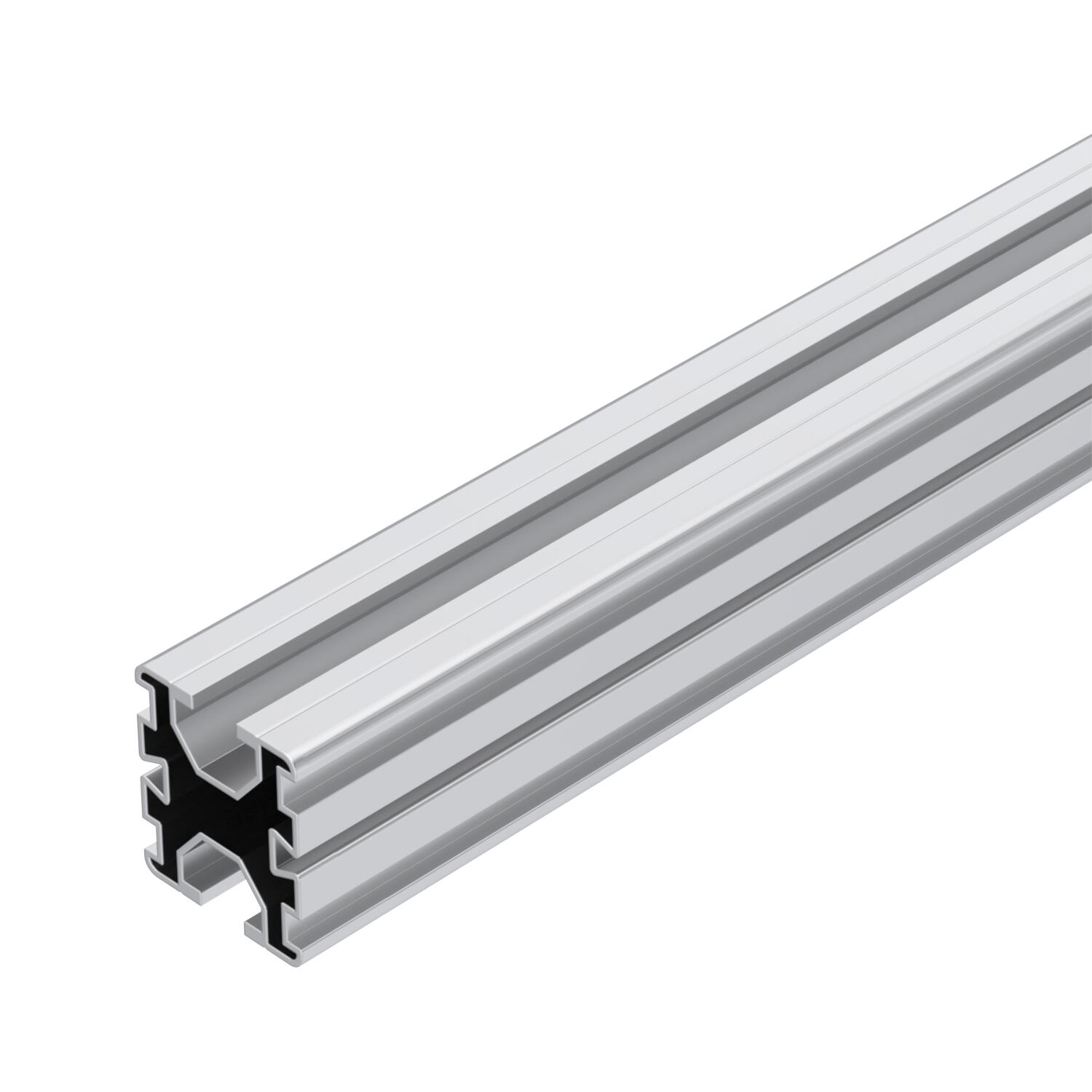

Profil nosača za montažu PV modula
Br.art. 5900410 | EAN 4012197368623
- Opis proizvoda
-

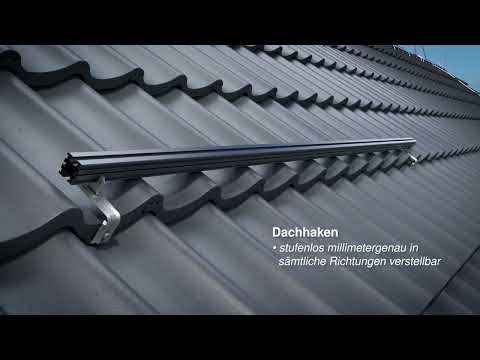

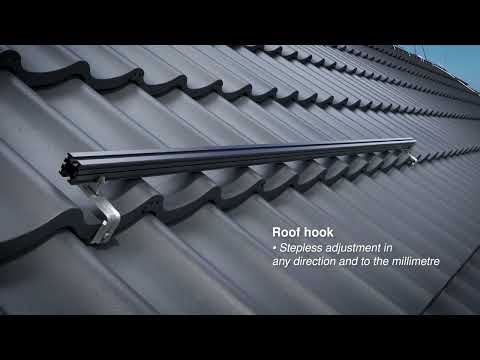

Opis proizvodaProfil nosača za montažu fotonaponskih modula na ravne i kose krovove. Montaža na ravni krov u kombinaciji sa univerzalnim postoljem Uni Base i kratkim i dugim nosačima STK i STL. Pričvršćivanje profila na postolje pomoću Unibase AMP adaptera. Montaža na kosi krov u kombinaciji sa univerzalnim DHU krovnim kukama. Uklopno pričvršćivanje profila na postolje pomoću Unibase AMP adaptera. Spoj više nosećih profila na vijke sa uzdužnom spojnicom LV 45 i poprečnom spojnicom KV 45. Uklopno pričvršćivanje profila na krovne kuke.
-
- Tehnički podaci
-
Tehnički podaci

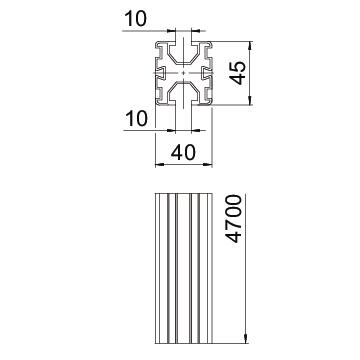

Boja aluminijum Dimenzija 40x45x4700 Dužina 4700 mm Instalacioni kanal integrisani ne Instalacioni kanal opcioni ne Materijal Aluminijum Moment otpora Wx 3680 mm³ Moment otpora Wy 3760 mm³ Površina sjajno Širina 40 mm Visina 45 mm - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje

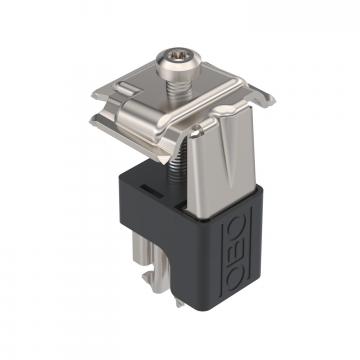

Univerzalna klema za montažu PV modula
KLU A2 5901010 20 Komad

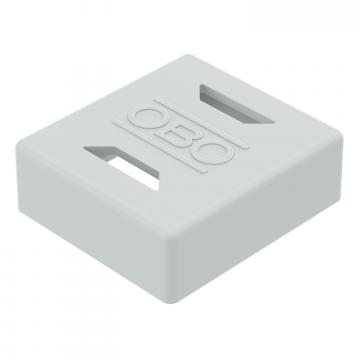

Završna kapa profila nosača
EK 45 G 5901722 20 Komad

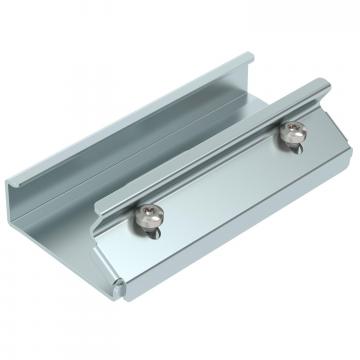

Prava spojnica za profil nosača TP
LV 45 DD 5901210 20 Komad

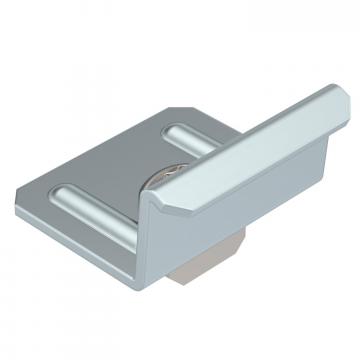

Krstasta spojnica za profile nosača TP
KV 45 DD 5901250 20 Komad

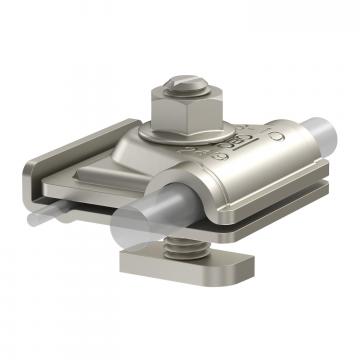

Klema za uzemljenje za PV montažne sisteme
249 PV10 6-50V2A 5051520 8 Komad Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje

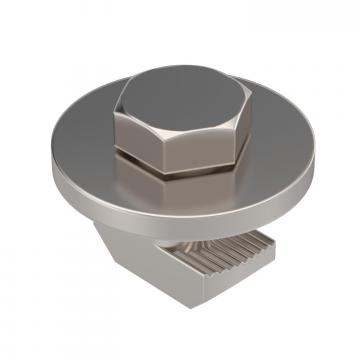

Zavrtanj sa čekić-navrtkom za montažu PV modula
SKS HM A2 5901850 20 Komad - Preuzimanja
-
Informativni list TP 45 4700 ALU / 5900410 , 0.16MB , pdfREACH Izjava o usaglašenosti TP 45 4700 ALU / 5900410 , 0.12MB , pdfRoHS Izjava o usaglašenosti TP 45 4700 ALU / 5900410 , 0.13MB , pdfUputstvo za montažu Photovoltaik-Montagesysteme Magic PV Flat Glue für Flachdächer , 3.61MB , pdfUputstvo za montažu PV-Montagesysteme für Trapez- und Wellblechdächer , 2.53MB , pdfUputstvo za montažu PV mounting systems for pitched roofs , 4.03MB , pdfUputstvo za montažu PV mounting systems Magic PV Flat Pro , 5.39MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
