FireBox T160 sa utičnim zaptivkama, 2 sigurnosna držača

Br.art. 7205760 | EAN 4012196812400

IP66
pastelno narandžasta; RAL 2003
Opis proizvoda
Opis proizvoda

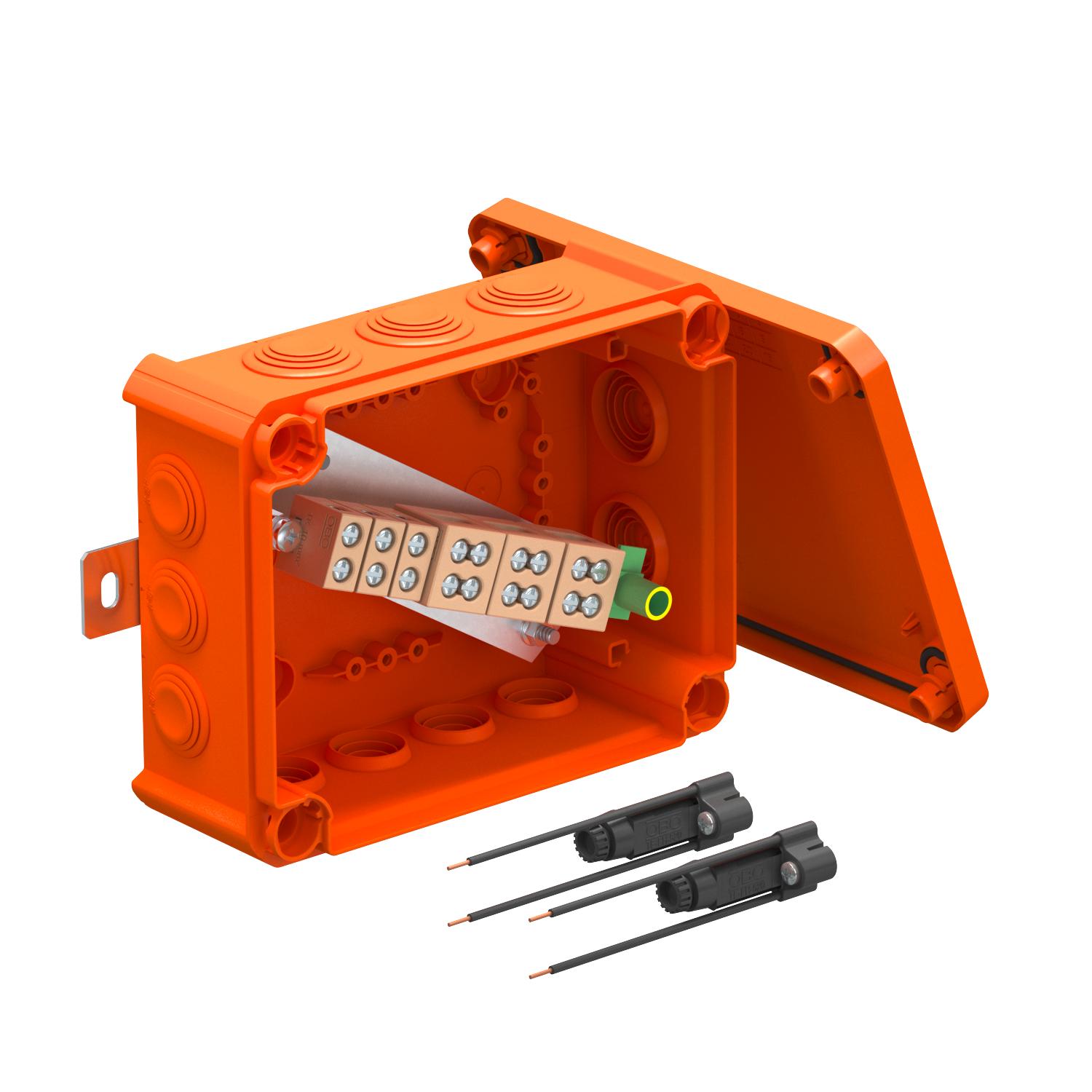

Razvodne kutije za kablove sa dva sigurnosna prekidača i mekim zaptivnim elementima. Dovoljno prostora za ožičenje zahvaljujući dijagonalno raspoređenoj priključnoj jedinici sa kompletno montiranim keramičkim stezaljkama postojanim na visoke temperature. Zeleno-žuto obeležena klema zaštitnog provodnika. Pričvršćivanje pomoću lako dostupnih spoljnih elemenata Odobreno za kablovske sisteme sa održavanjem električne funkcije prema DIN 4102 deo 12 sa klasama E30, E60 i E90. Keramički terminali su ispitani prema DIN EN 60998-2-1:2004.


Sa 2 x anker vijka MMSplus P 6x35.
  • Klasaodržanja funkcionalnosti E30
  • Stepen održavanja funkcionalnosti E60
  • Klasaodržanja funkcionalnosti E90
  • Vrsta zaštite IP 66
  • CO₂ footprint (PCF)
Tehnički podaci

Tehnički podaci

bez halogena da
Boja pastelno narandžasta; RAL 2003
Broj klema 7
Broj uvoda 12
CO2 otisak (GWP) od kolevke do kapije 2,4866 kg CO2e / 1 Komad

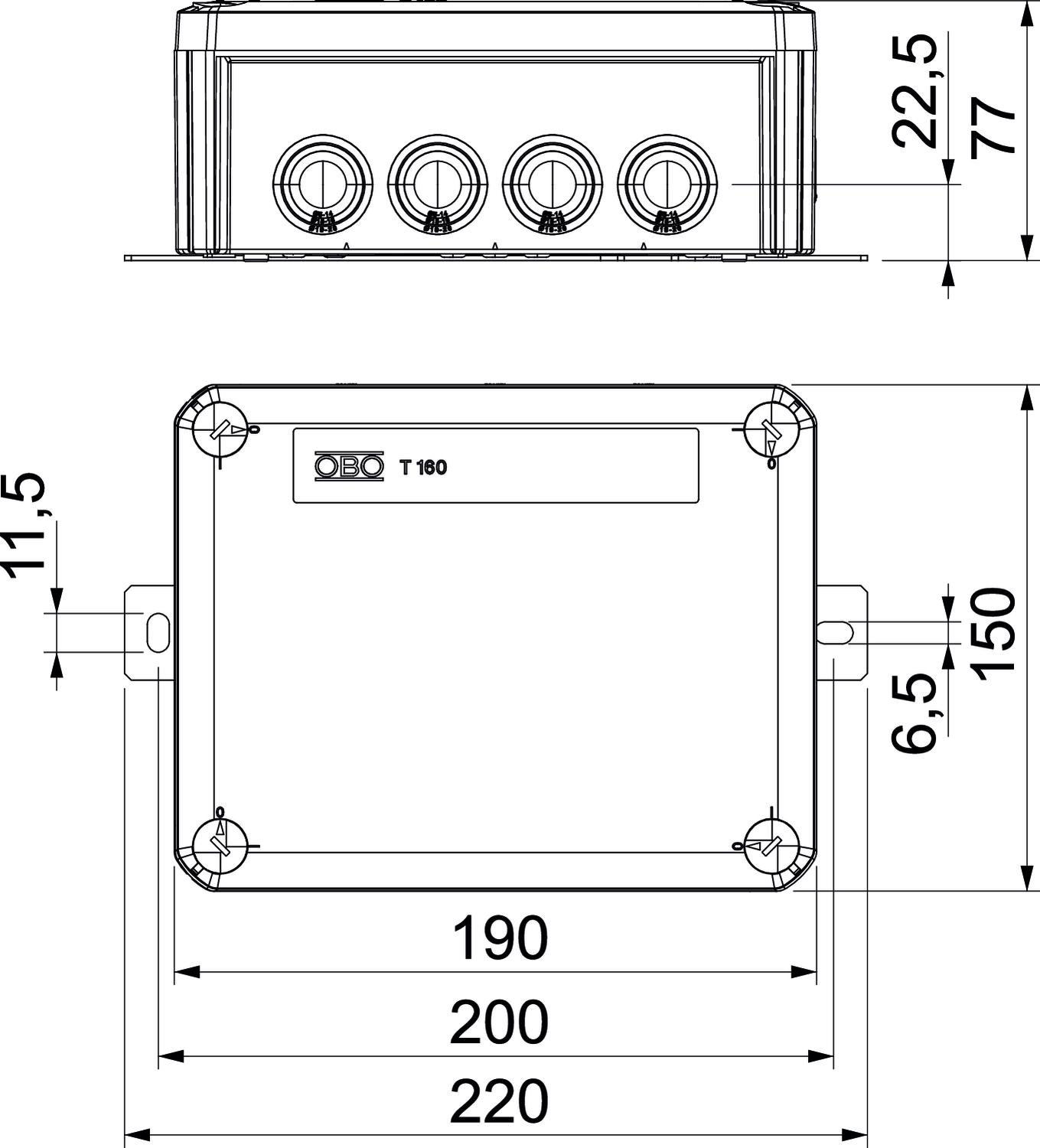

Dimenzija 190x150x77
Dimenzija B 150 mm
Dimenzija H 77 mm
Dimenzija L 190 mm
Dimenzija L1 200 mm
Dimenzija L2 220 mm
Dužina 190 mm
Dvostruke stezaljke 3
Materijal Polipropilen
Mogućnost plombiranja ne
Nominalni napon 660 V
Nominalni prečnik maks. 10 mm²
Nominalni prečnik min. 4 mm²
Oblik pravougaono
Održavanje funkcionalnosti E 90
Opremanje Klema
Otporno na udarce ne
Otporno na vremenske prilike ne
Pojedinačna stezaljka 3
Poklopac nije transparentno
Pričvršćivanje poklopca zašrafljeno
Referentni izolacioni napon Ui 690 V
Sa poklopcem da
Sa zaštitom ne
Serijski ne
Širina 150 mm
Transparentan poklopac ne
Unutrašnje dimenzije 176x135x67 mm
Uvod sa zadnje strane ne
Varijanta ispitana na eksplozije ne
Visina 77 mm
Vrsta uvoda u kućište Stepenasta opna, može da se seče
Vrsta zaštite IP66
za eks-zone plin bez
za eks-zone prašina bez
za eksplozivne zone bez
Zaštitna stezaljka 1
Svi tipovi

Svi tipovi

Tip Unutrašnje dimenzije Broj uvoda Vrsta zaštite Boja Br.art. Količina malo pakovanje
T100ED 06A2F 136x102x57 mm 10 IP66 pastelno narandžasta; RAL 2003 7205758
1 Komad
T160ED 10A2F 176x135x67 mm 12 IP66 pastelno narandžasta; RAL 2003 7205760
1 Komad
T250ED 16A2F 225x173x86 mm - IP66 pastelno narandžasta; RAL 2003 7205762
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Nosač osigurača za FireBox T Nosač osigurača za FireBox T TE-FH 520 7205570
1 Komad
Keramička klema, jednostruka Keramička klema, jednostruka TK 10 7205704
5 Komad
Keramička klema, dvostruka Keramička klema, dvostruka TK 10-2 7205705
5 Komad
Utična zaptivka za FireBox T-serije Utična zaptivka za FireBox T-serije EDK 25 OR 7205675
10 Komad
Utična zaptivka za FireBox T-serije Utična zaptivka za FireBox T-serije EDK 32 OR 7205677
10 Komad

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje
Ploča za montažu za FireBox T seriju, prednja strana Ploča za montažu za FireBox T seriju, prednja strana MP-T6-F 7205790
1 Komad
Ploča za montažu za FireBox T seriju, zadnja strana Ploča za montažu za FireBox T seriju, zadnja strana MP-T6-B 7205792
1 Komad
