HW kutija za elektroniku za šuplje zidove 61, hermetična
Br.art. 2003826 | EAN 4012196865499
- Opis proizvoda
-

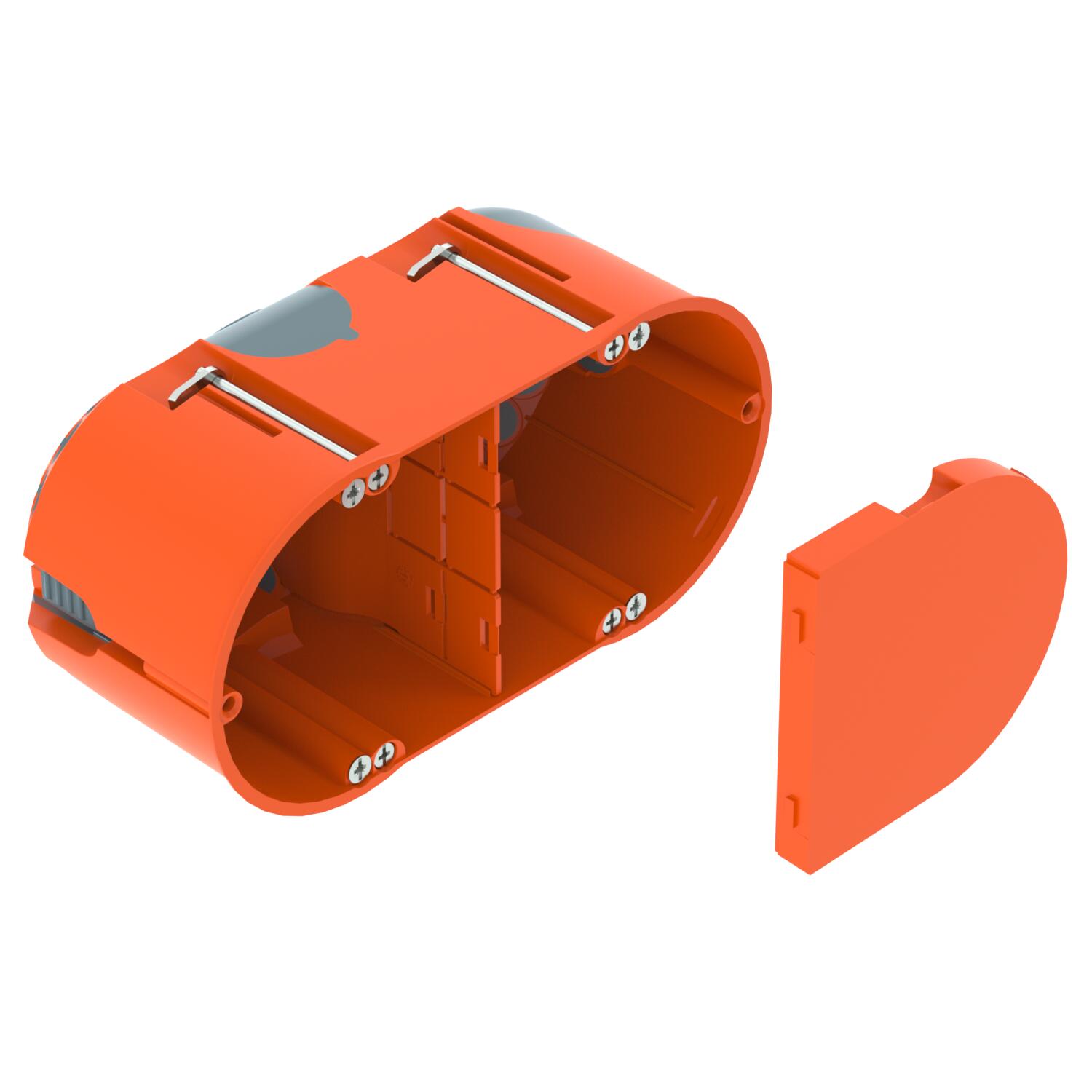

Opis proizvodaKutija za uređaje za šuplje zidove sa membranskim uvodnicima, poklopcem i pregradom, za upotrebu u šupljim zidovima sa dubinom ugradnje od najmanje 61 mm i debljinom ploča od 5 - 40 mm.
• 6 rupa za vijke
• vijci za uređaje, stezne lajsne
• 4 kombinovane uvodnice za cevi Ø 20 i 25 mm
• 4 uvodnika za NYM kablove 3 x 1,5 mm²
• 2 uvodnika za NYM kablove 3 x 2,5 mm² ili 5 x 1,5 mm²
• 2 uvodnika za NYM kablove 5 x 2,5 mm² ili 7 x 1,5 mm²
• Hermetičko povezivanje sa dodatnim kutijama za uređaje pomoću priključnih nosača tipa ZH 11-V
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
-
- Tehnički podaci
-
Tehnički podaci
bez halogena da Boja narandžasta / siva Broj umetaka 2 Broj uvoda 14 Dimenzija 142x71 Hermetički da Kablovske uvodnice 3 x 1,5 mm² 4 Kablovske uvodnice 3 x 2,5 mm² / 5 x 1,5 mm² 2 Kablovske uvodnice 5 x 2,5 mm² / 7 x 1,5 mm² 2 Kablovske uvodnice za niske napone 2 Kombinovani uvodi Ø 20 / 25 mm 4 Materijal Polipropilen / termoplastični elastometar Nominalni napon 400 V Nominalni prečnik maks. 2,5 mm² Nominalni prečnik min. 1,5 mm² Oblik ovalno Odgovara za debljinu ploče maks. 40 mm Odgovara za debljinu ploče min. 5 mm Otporno na udarce ne Poklopac narandžasto Potpornici Priključni potpornici Prečnik rupe za bušenje 68 mm Pričvršćivanje poklopca uklopno Pričvršćivanje uređaja Vijci Razmak vijaka uređaja 61 mm Sa vijcima da samogasiv Prema VDE 0471/IEC 60695-2-11, temperatura testiranja 850°C Vrsta uvoda u kućište Uvodna membrana Vrsta zaštite IP30 za prečnik cevi 20/25 mm Dimenzije
Dužina 142 mm Širina 71 mm Visina 61 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 0,2004 kg CO2e / 1 Komad CO₂ Footprint (GWP) 0,2004 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Svi tipovi
- Preuzimanja
-
Informativni list HE 61-DV-L / 2003826 , 0.19MB , pdfEU izjava o usaglašenosti HE 61-DV-L / 2003826 , 0.13MB , pdfREACH Izjava o usaglašenosti HE 61-DV-L / 2003826 , 0.13MB , pdfRoHS Izjava o usaglašenosti HE 61-DV-L / 2003826 , 0.13MB , pdfUputstvo za montažu Mounting instructions, HW cavity wall boxes , 8.26MB , pdf
