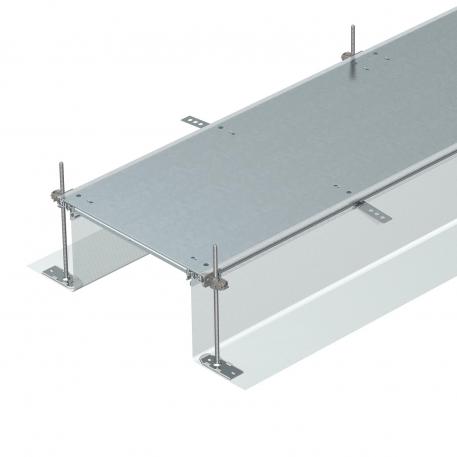

Jedinica kanala, prazna, uklopna, visina 40-240 mm 2400 | 200 | 40 | 240 | 3

Jedinica kanala, prazna, uklopna, visina 40-240 mm

Br.art. 7424060 | EAN 4012195243229

Br.art. / Tip

Dužina	2400 mm

Širina

Visina kanala min.	40 mm

Visina kanala maks.

Poklopci	3

Opis proizvoda

Opis proizvoda

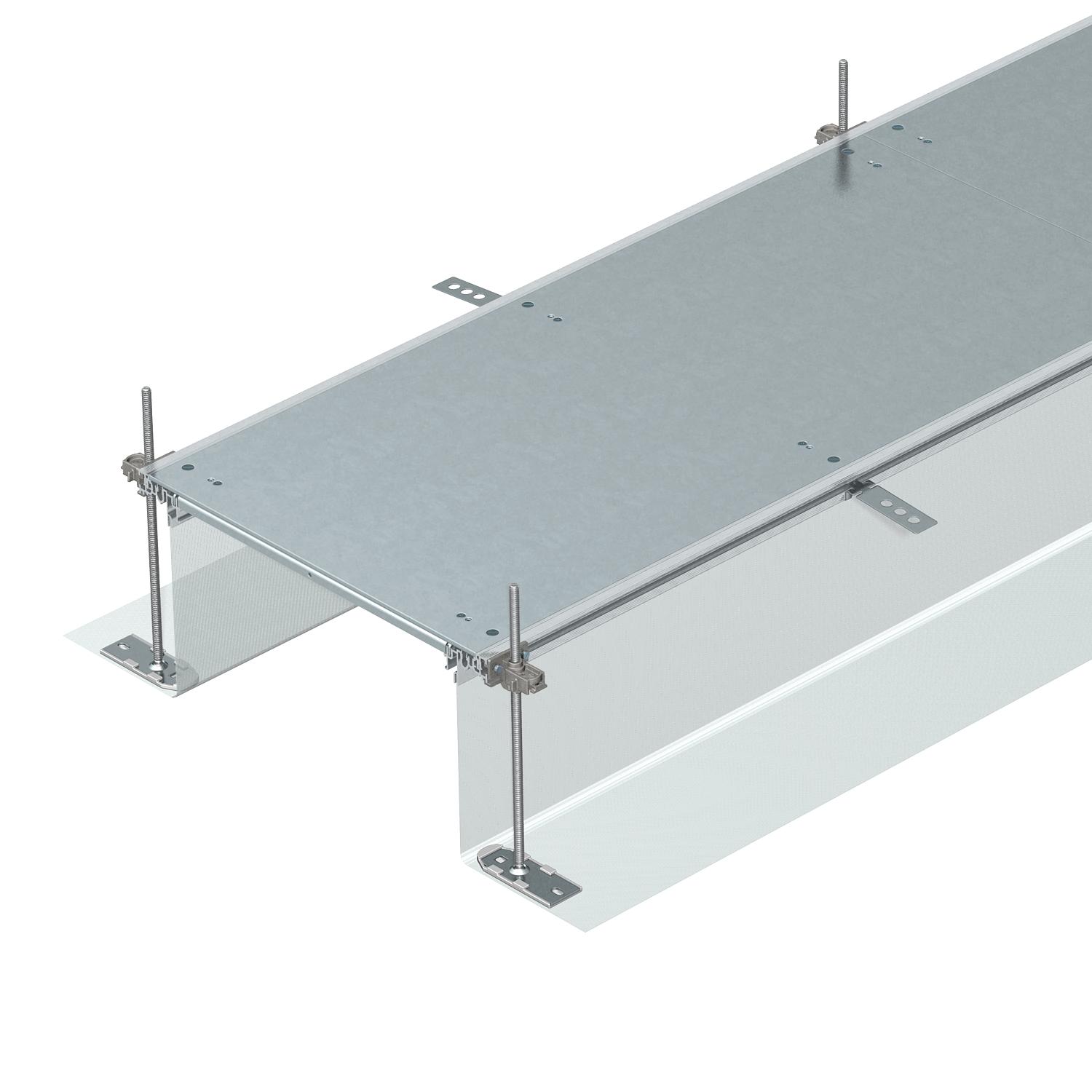

Za ugradnju gotova kanalna jedinica u ravni sa košuljicom za instalaciju kablova, sastoji se od 3 sistemska poklopca, dva bočna profila sa pričvršćenim fleksibilnim bočnim zidom od metalne mreže, profila za pričvršćivanje podne obloge H = 3 mm. Za suve unutrašnje prostorije sa suvim održavanim podovima. Sa odgovarajućim sistemskim priborom pogodan i za podove sa mokrim čišćenjem. Opseg isporuke uključuje 6 montažnih nosača podesivih po visini, 6 ankera za košuljicu i 3 zaptivača spojnica za širine kanala od 200, 300 i 400 ili 6 nosača za spojnice za širine kanala od 500 i 600. Apsolutno neophodne jedinice za nivelisanje (obratite pažnju na visinu nivelacije) za nosač poklopca 500 i 600 nisu uključene u obim isporuke; molimo naručite odvojeno. Poklopci šahtova su unapred montirani sa oprugama za zaključavanje do i uključujući nazivnu širinu 400.

S tri samouklopna slepa poklopca (D = 800 mm).

Tehnički podaci

Tehnički podaci

CO2 otisak (GWP) od kolevke do kapije	47,4413 kg CO2e / 1 Metar
Debljina materijala poklopca	4
Dimenzija	2400x200x240
Dužina	2400 mm
Materijal	Čelik
Minimalna visina betonske košuljice	40
Mogućnost ugradnje zaptivke	da
Montažni otvor	bez
Namenjeno za elastičnu fugu	ne

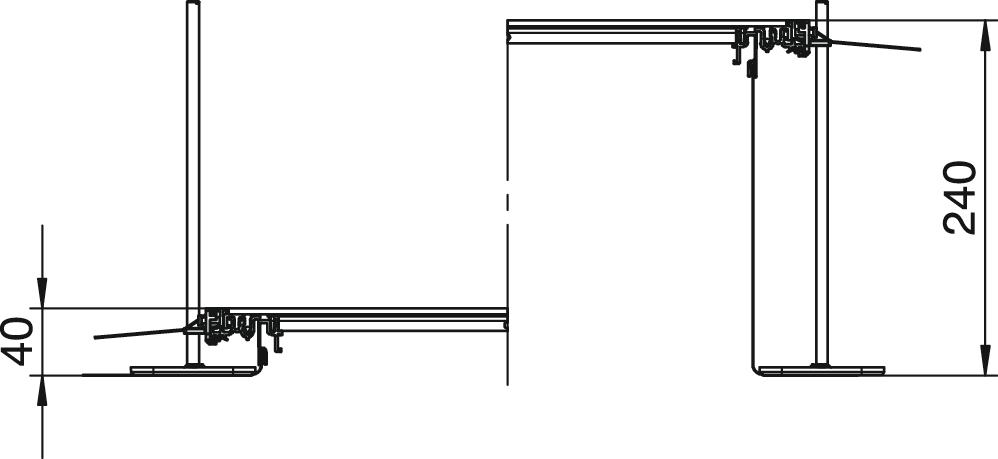

Nivelaciona oblast maks.	240 mm
Nivelaciona oblast min.	40 mm
Održavanje poda	mokro
Odvojivo	da
Podna ploča	ne

Poklopac može da se skine	da
Poklopac za montažni otvor	ne
Poklopci	3
Površina	hladno pocinkovano
Preklopno pričvršćivanje poklopca	da
Sa ispustom	da
Sa izjednačavanjem potencijala	ne
Sa pregradom	ne
Sa priključnim otvorom	ne
Širina	200 mm
Ugradni otvor za nazidnu kasetu	ne
Visina kanala maks.	240 mm
Visina kanala min.	40 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina kanala min.	Visina kanala maks.	Poklopci	Br.art.	Količina	malo pakovanje
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje

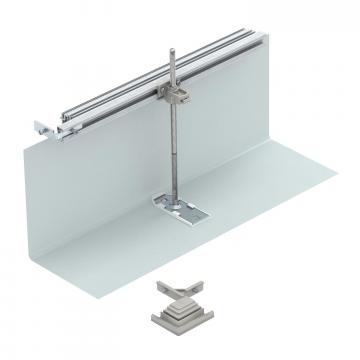

Modul za ugaonu račvu na levo, visina 40-240 mm	OKA-G20040240FBL	7423960	Komad	1 Komad

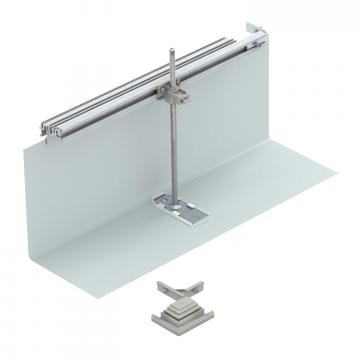

Modul za ugaonu račvu na desno, visina 40-240 mm	OKA-G20040240FBR	7423980	Komad	1 Komad

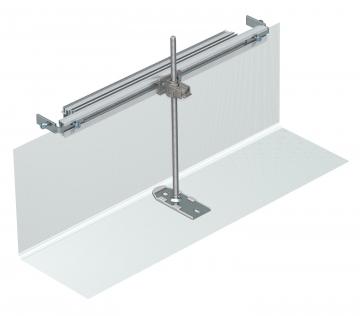

Završni komad kanala, visina 40-240 mm	OKA-G20040240ES	7424300	Komad	1 Komad

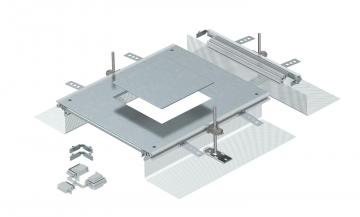

Ugradna jedinica za GES4, visina 40-240 mm	OKA-G A 40240 4	7424340	Komad	1 Komad

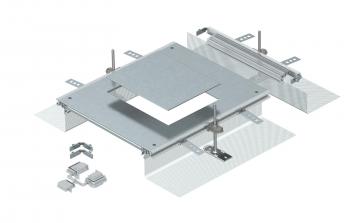

Ugradna jedinica za GES6, visina 40-240 mm	OKA-G A 40240 6	7424342	Komad	1 Komad

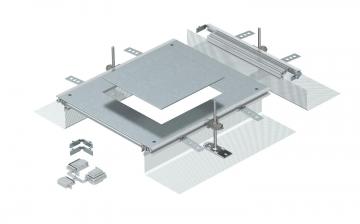

Ugradna jedinica za GES9, visina 40-240 mm	OKA-G A 40240 9	7424344	Komad	1 Komad

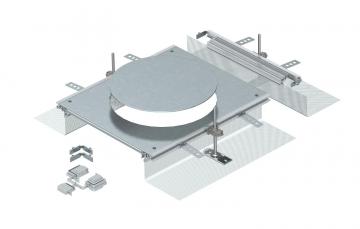

Ugradna jedinica za GESR9, visina 40-240 mm	OKA-G A 40240R9	7424346	Komad	1 Komad
Modul za T račvu kanala	OKA FB2 TX	7424821	Komad	1 Komad

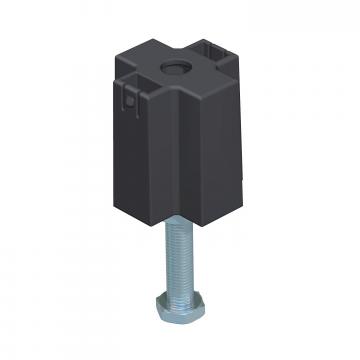

Element za nivelaciju za spojeve poklopaca, visine kanala 60-110 mm	NE DSU2 6050	7424842	Komad	3 Komad

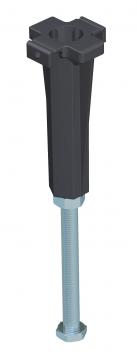

Element za nivelaciju za spojeve poklopaca, visine kanala 100-175 mm	NE DSU2 10075	7424844	Komad	3 Komad

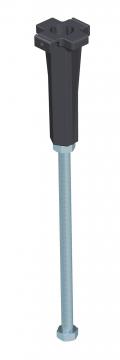

Element za nivelaciju za spojeve poklopaca, visine kanala 170-245 mm	NE DSU2 17075	7424846	Komad	3 Komad
Priključni ugao zaštitnog voda	8AWR	6288704	Komad	10 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
Pregrada 135 FS	TSG 135 FS	6062132	m	3 m
Podizač, 300 N	WZ 1029	7408634	Komad	1 Komad
