Jedinica kanala, prazna, uklopna, visina 60-110 mm 2400 | 200 | 60 | 110 | 3
morepic-1 morepic-2

Jedinica kanala, prazna, uklopna, visina 60-110 mm

Br.art. 7424480 | EAN 4012195244424

2400 mm
60 mm
110 mm
3
Opis proizvoda

Opis proizvoda

Za montažu spremna jedinica kanala sa 3 samouklopna slepa poklopca za sprovođenje kablova, sastoje se od donjeg dela kanala (podno korito sa bočnim i priključnim profilom podne obloge) i poklopca kanala. Podno korito sa vezicama za samokontaktnu montažu pregrada. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 vijaka za košuljicu i zaptivke za spojeve poklopaca sa nivelacijom po visini (3 kom. kod jedinica kanala 200 i 300) ili udarne potpore poklopaca: 3 kom. kod širine kanala 400 i 6 kom. kod širine kanala 500 i 600. Poklopac je zašrafljen pre isporuke, uklopni elementi montirani.

  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
Tehnički podaci

Tehnički podaci

Broj dodatnih pregradnih zidova 1
Broj spiralnih žlebova 2 St.
Debljina materijala poklopca 4
Dimenzija 2400x200x60
Materijal Čelik
Minimalna visina betonske košuljice 60
Mogućnost ugradnje zaptivke da
Montažni otvor bez
Namenjeno za elastičnu fugu ne

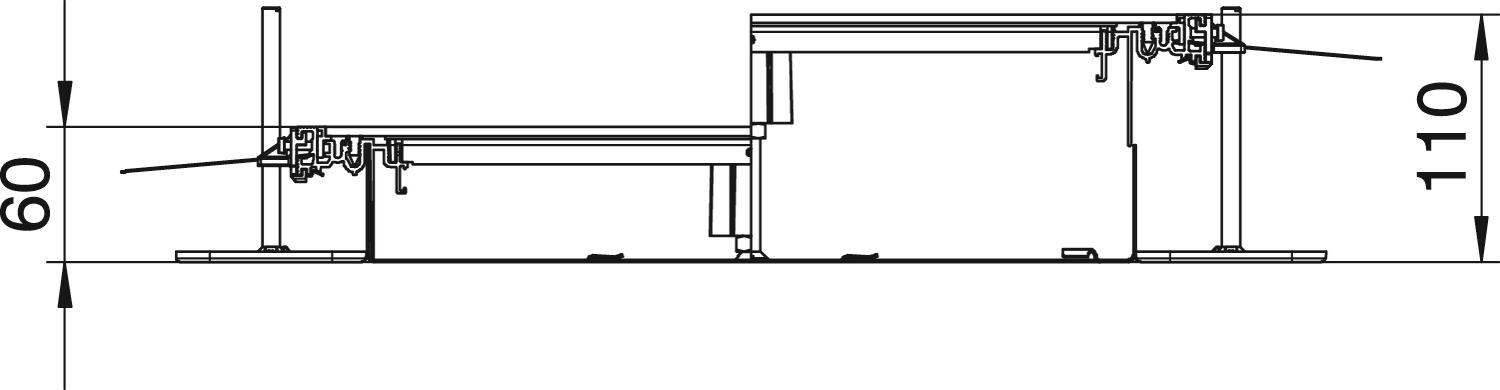

Nivelaciona oblast maks. 110 mm
Nivelaciona oblast min. 60 mm
Odvojivo ne
Podna ploča da
Poklopac može da se skine da
Poklopac za montažni otvor ne
Poklopci 3
Površina hladno pocinkovano
Preklopno pričvršćivanje poklopca da
Pričvršćivanje pregrade utaknuti
Proj predviđenih ugradnih jedinica 3
Sa ispustom da
Sa izjednačavanjem potencijala ne
Sa pregradom ne
Sa priključnim otvorom ne
Ugradni otvor za nazidnu kasetu ne
Visina kanala maks. 110 mm
Visina kanala min. 60 mm

Dimenzije

Dužina 2400 mm
Širina 200 mm
Svi tipovi

Svi tipovi

Tip Dužina Širina Visina kanala min. Visina kanala maks. Poklopci Br.art. Količina malo pakovanje
OKA-W2006050R 2400 mm 200 mm 60 mm 110 mm 3 7424480
2,4 m

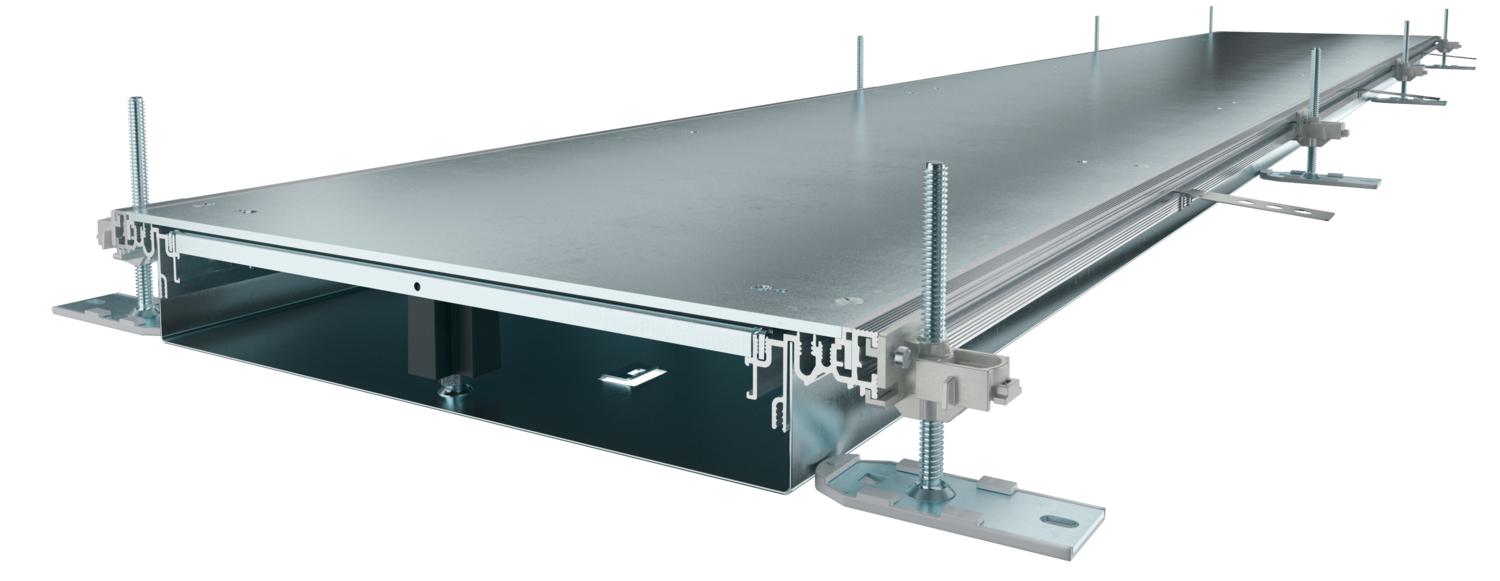

OKA-W3006050R 2400 mm 300 mm 60 mm 110 mm 3 7424482
2,4 m

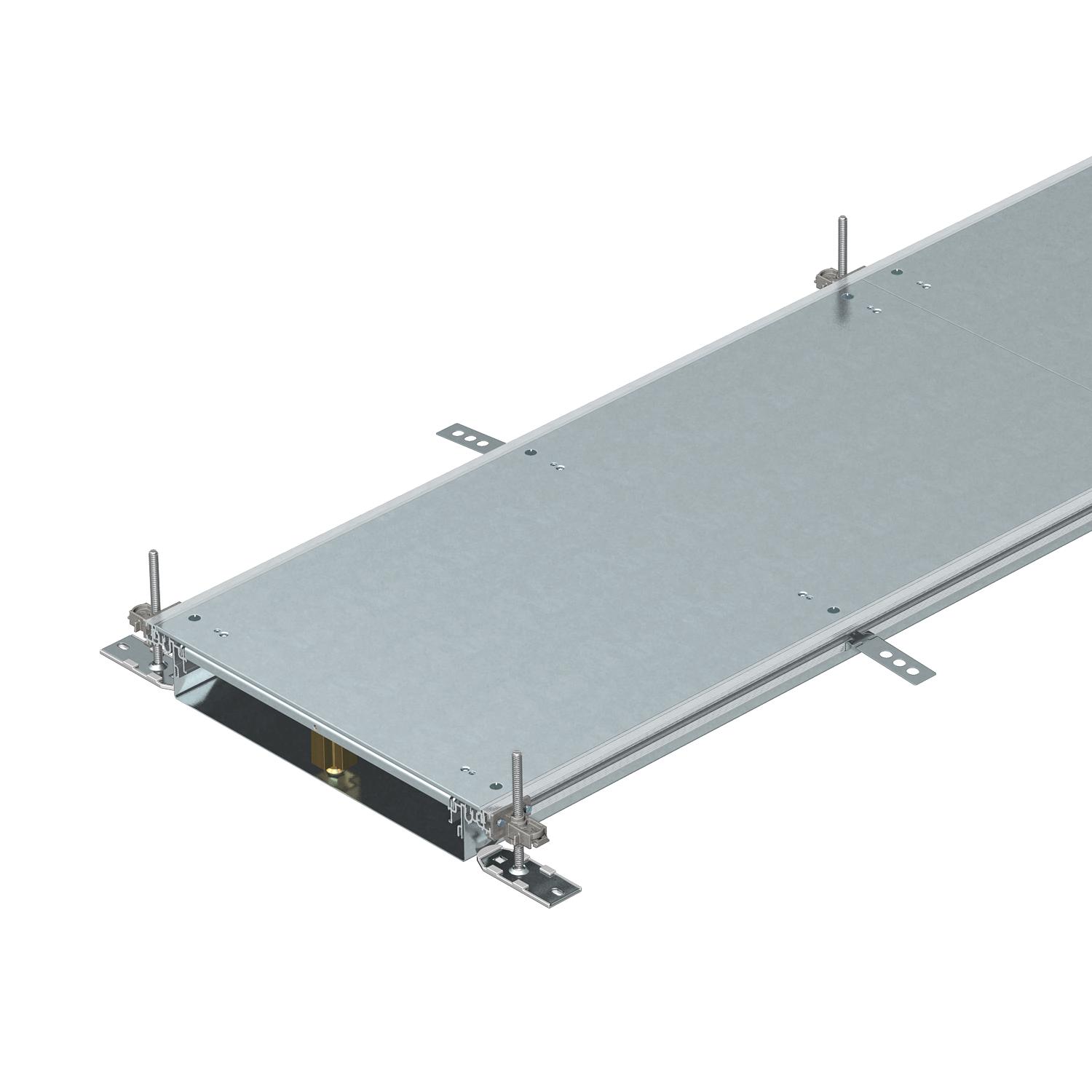

OKA-W4006050R 2400 mm 400 mm 60 mm 110 mm 3 7424484
2,4 m
OKA-W5006050R 2400 mm 500 mm 60 mm 110 mm 3 7424486
2,4 m
OKA-W6006050R 2400 mm 600 mm 60 mm 110 mm 3 7424488
2,4 m
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje

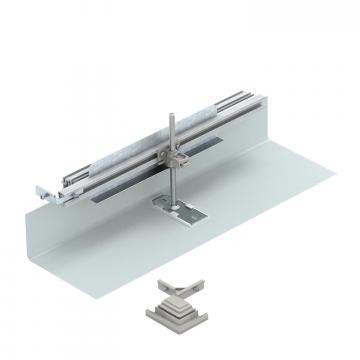

Modul za ugaonu račvu na levo, visina 40-150 mm Modul za ugaonu račvu na levo, visina 40-150 mm OKA-G20040150FBL 7423950
1 Komad

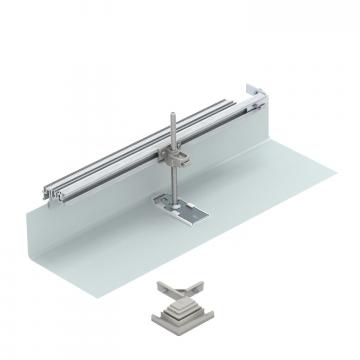

Modul za ugaonu račvu na desno, visina 40-150 mm Modul za ugaonu račvu na desno, visina 40-150 mm OKA-G20040150FBR 7423970
1 Komad

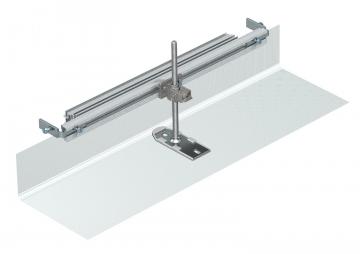

Završni komad kanala, visina 40-150 mm Završni komad kanala, visina 40-150 mm OKA-G20040150ES 7424280
1 Komad

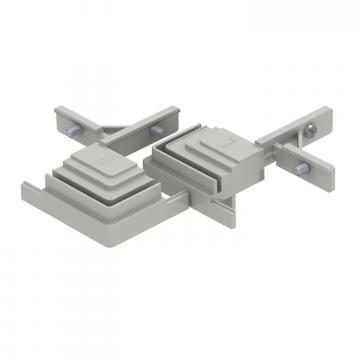

Modul za T račvu kanala Modul za T račvu kanala OKA FB2 TX 7424821
1 Komad

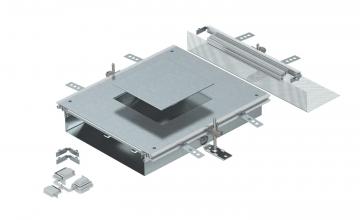

Ugradna jedinica za GES4, visina 60-110 mm Ugradna jedinica za GES4, visina 60-110 mm OKA-W A 6050 4 7424900
1 Komad

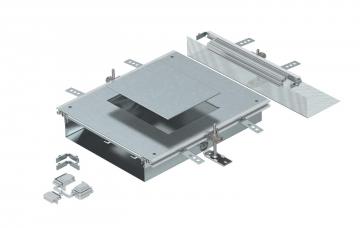

Ugradna jedinica za GES6, visina 60-110 mm Ugradna jedinica za GES6, visina 60-110 mm OKA-W A 6050 6 7424902
1 Komad

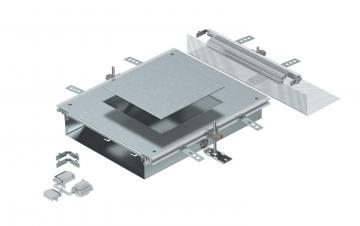

Ugradna jedinica za GES9, visina 60-110 mm Ugradna jedinica za GES9, visina 60-110 mm OKA-W A 6050 9 7424904
1 Komad
Priključni ugao zaštitnog voda Priključni ugao zaštitnog voda 8AWR 6288704
10 Komad

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje

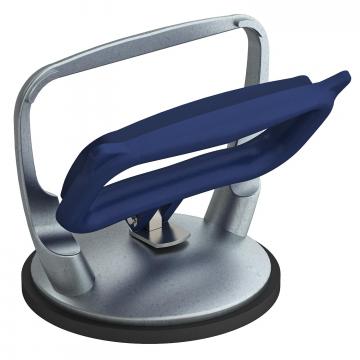

Podizač, 300 N Podizač, 300 N WZ 1029 7408634
1 Komad
