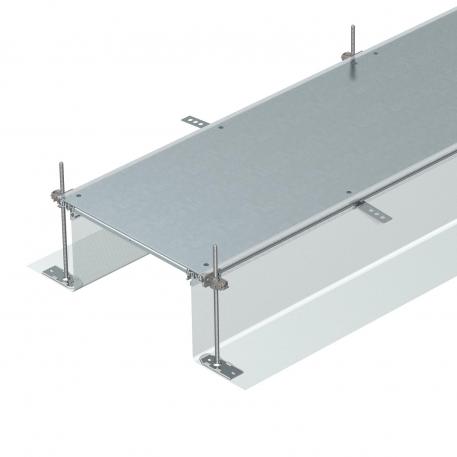

Jedinica kanala, prazna, visina 40-240 mm 2400 | 200 | 40 | 240 | 3

Jedinica kanala, prazna, visina 40-240 mm

Br.art. 7424020 | EAN 4012195243007

Br.art. / Tip

Dužina	2400 mm

Širina

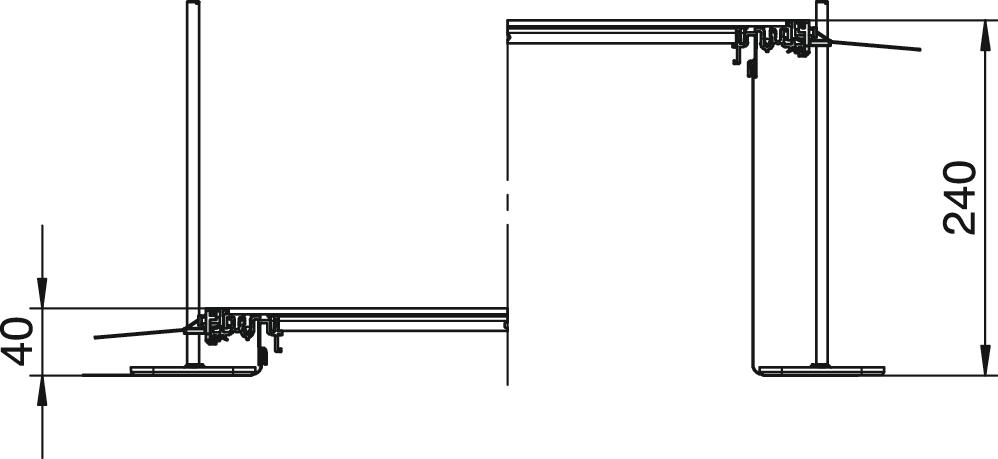

Visina kanala min.	40 mm

Visina kanala maks.	240 mm

Poklopci	3

Opis proizvoda

Opis proizvoda

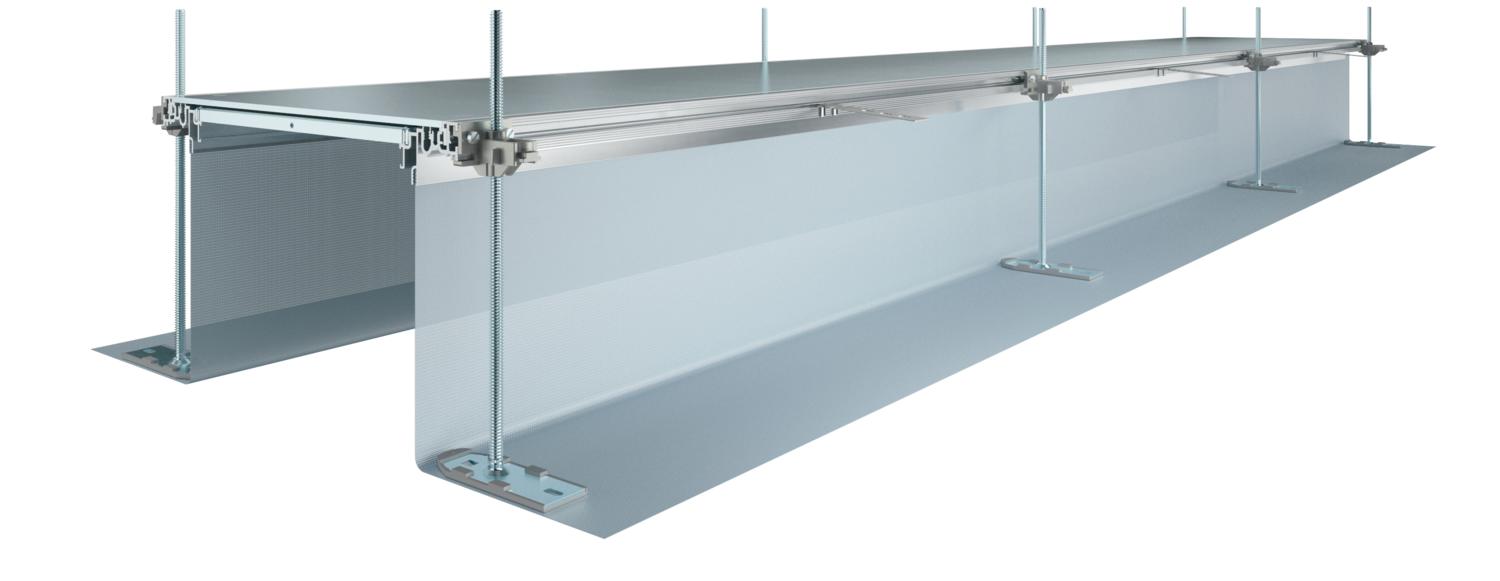

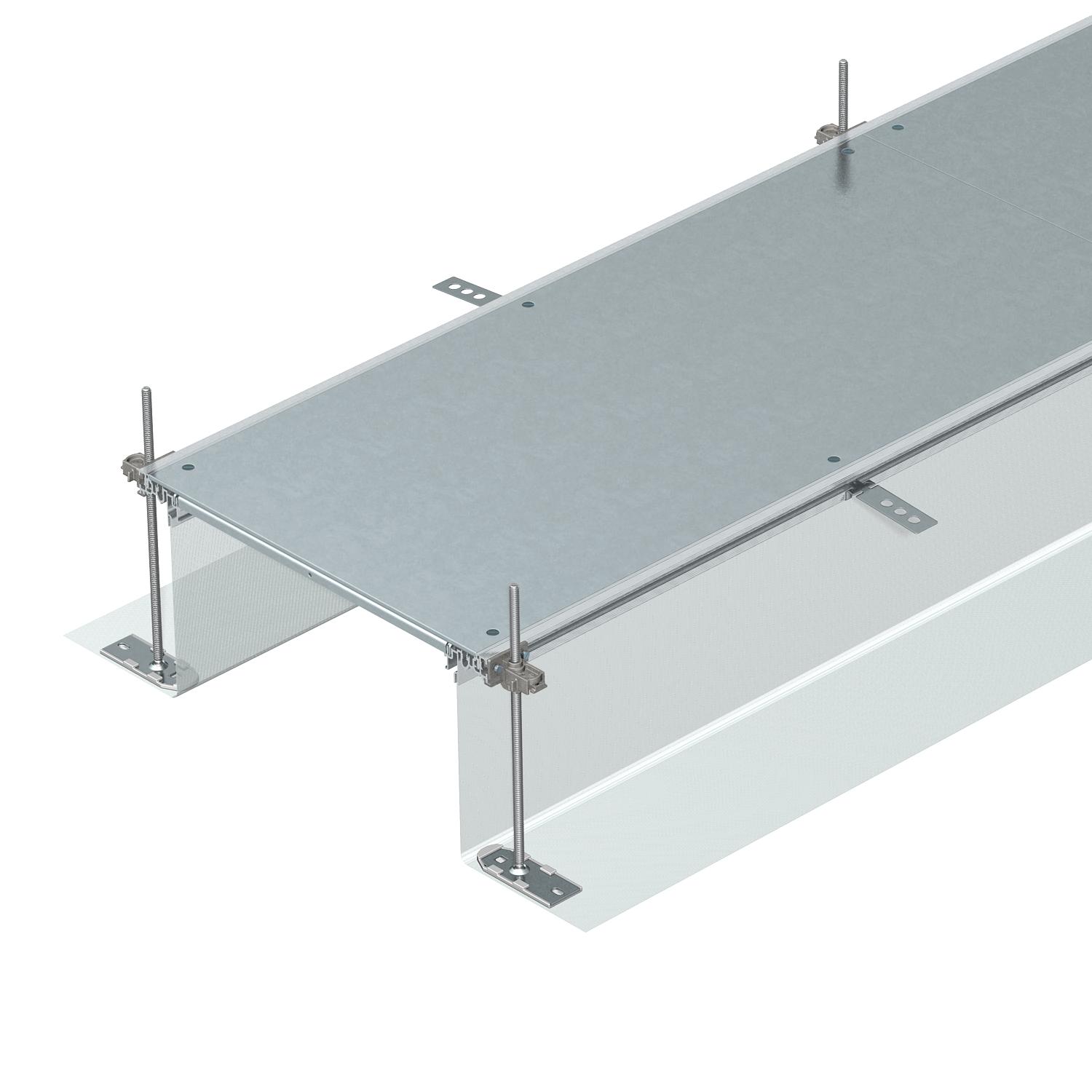

Za ugradnju gotova kanalna jedinica za instalaciju kablova, koja se sastoji od 3 slepa poklopca, dva bočna profila sa pričvršćenim fleksibilnim bočnim zidom od metalne mreže, profila za pričvršćivanje podne obloge H = 3 mm. Opseg isporuke uključuje 6 montažnih nosača podesivih po visini, 6 ankera za košuljicu i 3 zaptivača spojnica za širine kanala od 200, 300 i 400 ili 6 nosača za spojnice za širine kanala od 500 i 600. Neophodni elementi za nivelaciju (obratiti pažnju na visinu nivelacije) za potporne nosače poklopaca 400, 500 i 600 nisu sadržani u obimu isporuke i moraju se naručiti posebno. Poklopci kanala su prilikom isporuke zašrafljeni.

S tri slepa poklopca (D = 800 mm).

Tehnički podaci

Tehnički podaci

CO2 otisak (GWP) od kolevke do kapije	44,3804 kg CO2e / 1 Metar
Debljina materijala poklopca	4
Dimenzija	2400x200x240
Dužina	2400 mm
Materijal	Čelik
Minimalna visina betonske košuljice	40
Mogućnost ugradnje zaptivke	da
Montažni otvor	bez
Namenjeno za elastičnu fugu	ne
Nivelaciona oblast maks.	240 mm
Nivelaciona oblast min.	40 mm
Nominalna veličina za ugradne jedinice	250
Odvojivo	da
Podna ploča	ne

Poklopac može da se skine	da
Poklopac za montažni otvor	ne
Poklopci	3
Površina	hladno pocinkovano
Preklopno pričvršćivanje poklopca	ne
Sa ispustom	da
Sa izjednačavanjem potencijala	ne
Sa pregradom	ne
Sa priključnim otvorom	ne
Širina	200 mm
Ugradni otvor za nazidnu kasetu	ne
Visina kanala maks.	240 mm
Visina kanala min.	40 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina kanala min.	Visina kanala maks.	Poklopci	Br.art.	Količina	malo pakovanje
OKA-G20040240	2400 mm	200 mm	40 mm	240 mm	3	7424020	m	2,4 m
OKA-G30040240	2400 mm	300 mm	40 mm	240 mm	3	7424022	m	2,4 m
OKA-G40040240	2400 mm	400 mm	40 mm	240 mm	3	7424024	m	2,4 m
OKA-G50040240	2400 mm	500 mm	40 mm	240 mm	3	7424026	m	2,4 m
OKA-G60040240	2400 mm	600 mm	40 mm	240 mm	3	7424028	m	2,4 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Modul za ugaonu račvu na levo, visina 40-240 mm	OKA-G20040240FBL	7423960	Komad	1 Komad
Modul za ugaonu račvu na desno, visina 40-240 mm	OKA-G20040240FBR	7423980	Komad	1 Komad
Završni komad kanala, visina 40-240 mm	OKA-G20040240ES	7424300	Komad	1 Komad
Ugradna jedinica za GES4, visina 40-240 mm	OKA-G A 40240 4	7424340	Komad	1 Komad
Ugradna jedinica za GES6, visina 40-240 mm	OKA-G A 40240 6	7424342	Komad	1 Komad
Ugradna jedinica za GES9, visina 40-240 mm	OKA-G A 40240 9	7424344	Komad	1 Komad
Ugradna jedinica za GESR9, visina 40-240 mm	OKA-G A 40240R9	7424346	Komad	1 Komad
Modul za T račvu kanala	OKA FB2 TX	7424821	Komad	1 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 60-110 mm	NE DSU2 6050	7424842	Komad	3 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 100-175 mm	NE DSU2 10075	7424844	Komad	3 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 170-245 mm	NE DSU2 17075	7424846	Komad	3 Komad
Priključni ugao zaštitnog voda	8AWR	6288704	Komad	10 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
Pregrada 135 FS	TSG 135 FS	6062132	m	3 m
Podizač, 300 N	WZ 1029	7408634	Komad	1 Komad
