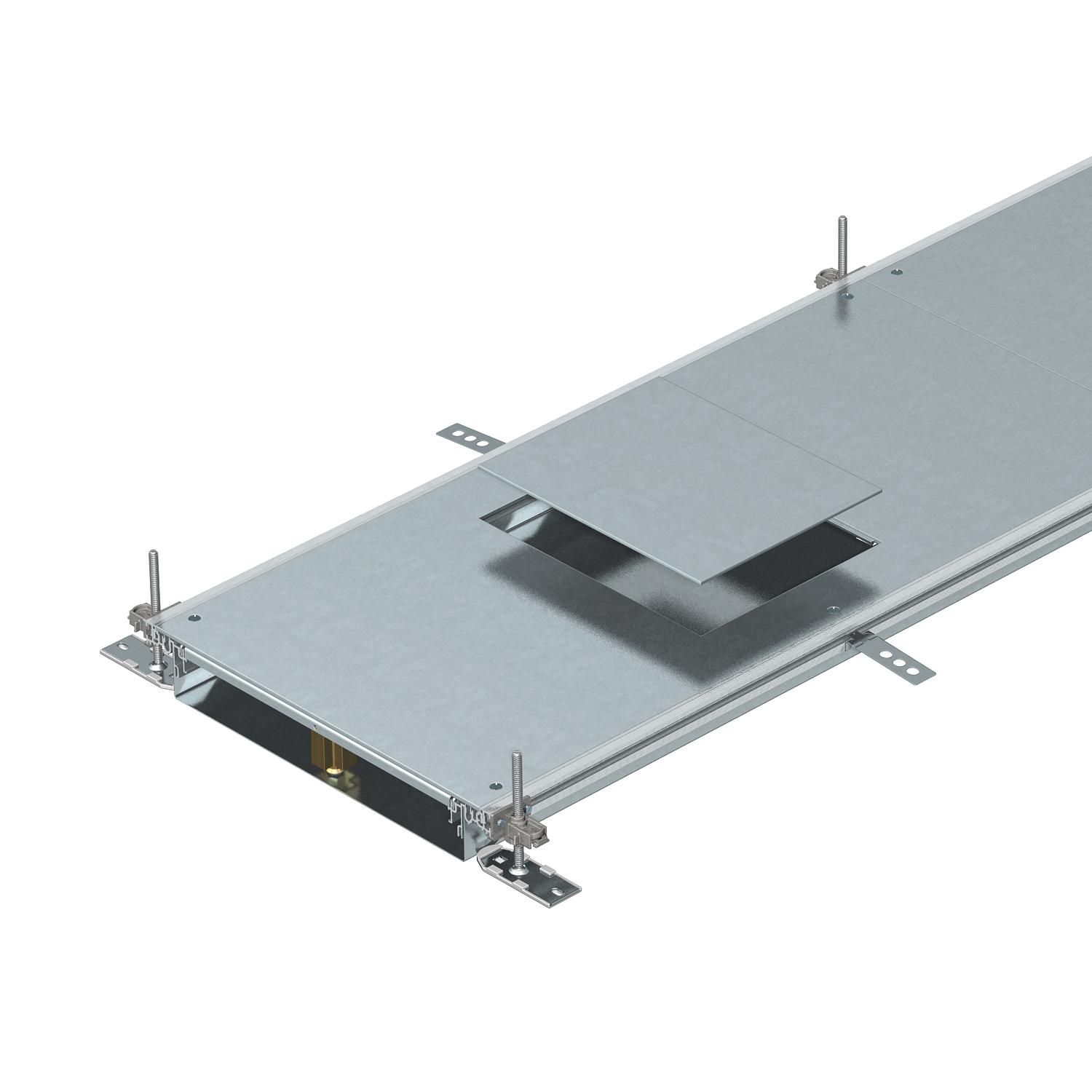

Jedinica kanala za GES6, visina 60-110 mm
Br.art. 7424662 | EAN 4012195244752
- Opis proizvoda
-

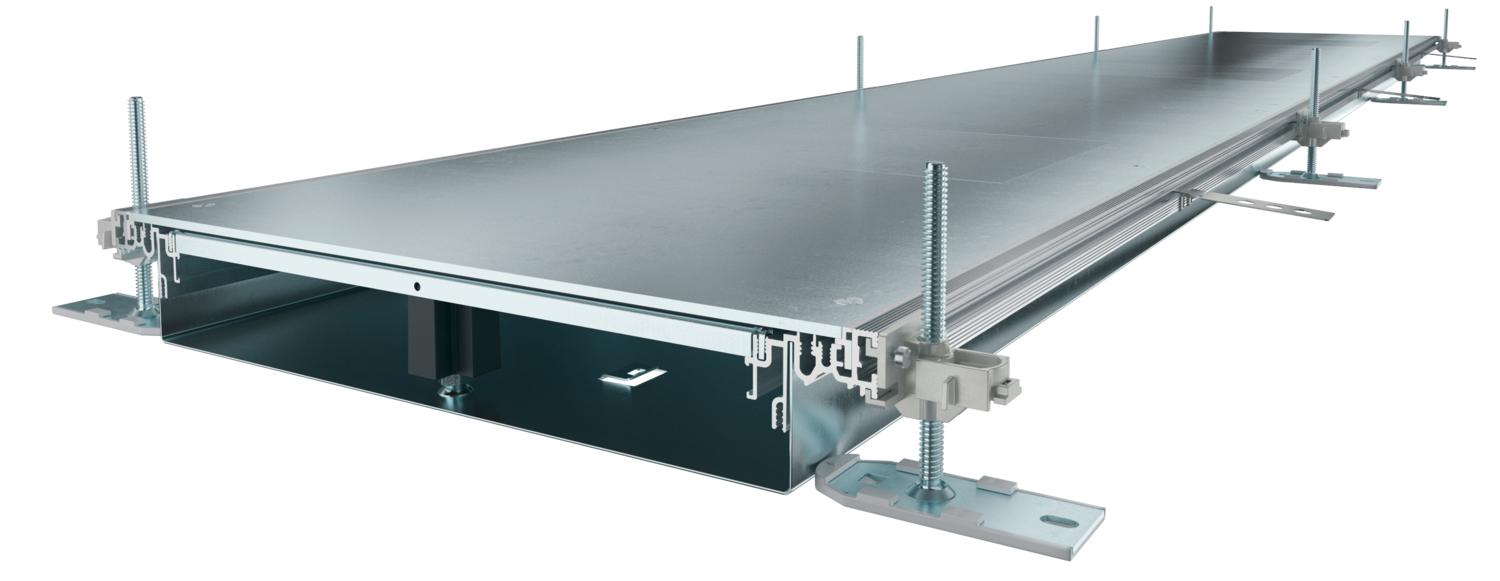

Opis proizvodaZa montažu spremna jedinica kanala sa 3 ili 6 poklopaca za ugradnju uređaja za sprovođenje kablova i ugradnju ugradnih jedinica nominalne veličine 6, sastoji se od donjeg dela kanala (podno korito sa bočnim i priključnim profilom podne obloge) i poklopca kanala sa maskom zatvorenim montažnim otvorom. Podno korito sa vezicama za samokontaktnu montažu pregrada. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 anker vijaka za košuljicu i udarnih potpora poklopca: 3 kom. kod širine kanala 400 i 6 kom. kod širina kanala 500 i 600. Poklopac je zašrafljen pre isporuke.
Sa poklopcima za ugradnju podnih kutija koji mogu da se zašrafe, sa po jednim ugradnim otvorom za pravougaonu podnu kutiju nominalne veličine 6.
-
- Tehnički podaci
-
Tehnički podaci

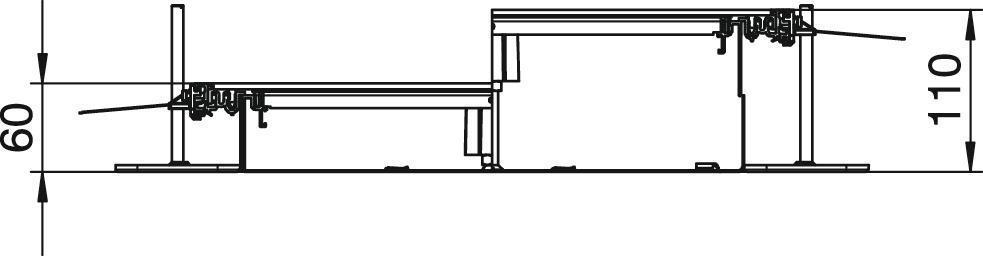

Broj dodatnih pregradnih zidova 2 Broj spiralnih žlebova 3 St. CO2 otisak (GWP) od kolevke do kapije 70,6784 kg CO2e / 1 Metar Debljina materijala poklopca 4 Dimenzija 2400x400x60 Dužina 2400 mm Materijal Čelik Minimalna visina betonske košuljice 60 Mogućnost ugradnje zaptivke da Montažni otvor za priključak za uređaje Montažni otvor kvadratno Namenjeno za elastičnu fugu ne Nivelaciona oblast maks. 110 mm Nivelaciona oblast min. 60 mm Nominalna veličina za ugradne jedinice 6 Odvojivo ne Podna ploča da Poklopac može da se skine da Poklopac za montažni otvor da Poklopci 3 Površina hladno pocinkovano Preklopno pričvršćivanje poklopca ne Pričvršćivanje pregrade utaknuti Proj predviđenih ugradnih jedinica 3 Sa ispustom da Sa izjednačavanjem potencijala ne Sa pregradom ne Sa priključnim otvorom da Širina 400 mm Ugradni otvor za nazidnu kasetu ne Visina kanala maks. 110 mm Visina kanala min. 60 mm - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje

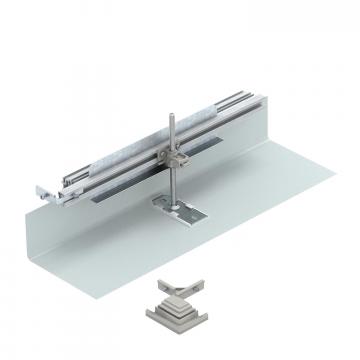

Modul za ugaonu račvu na levo, visina 40-150 mm
OKA-G40040150FBL 7423954 1 Komad

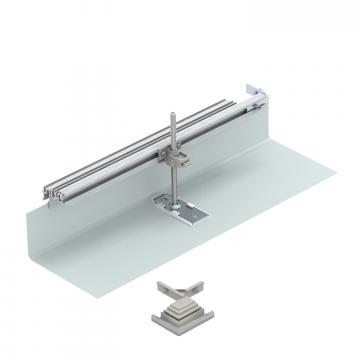

Modul za ugaonu račvu na desno, visina 40-150 mm
OKA-G40040150FBR 7423974 1 Komad
Završni komad kanala, visina 40-150 mm
OKA-G40040150ES 7424284 1 Komad
Modul za T račvu kanala
OKA FB2 TX 7424821 1 Komad
Priključni ugao zaštitnog voda
8AWR 6288704 10 Komad Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Podizač, 300 N
WZ 1029 7408634 1 Komad - Preuzimanja
-
Informativni list OKA-W4006050D6 / 7424662 , 0.17MB , pdfEU izjava o usaglašenosti OKA-W4006050D6 / 7424662 , 0.13MB , pdfREACH Izjava o usaglašenosti OKA-W4006050D6 / 7424662 , 0.13MB , pdfRoHS Izjava o usaglašenosti OKA-W4006050D6 / 7424662 , 0.13MB , pdfOdobrenje oznake VDE symbol approval, OKA , 0.18MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
