Jedinica kanala za GES9, visina 100-150 mm

Br.art. 7424740 | EAN 4012195244912

Br.art. / Tip

Dužina	2400 mm

Širina

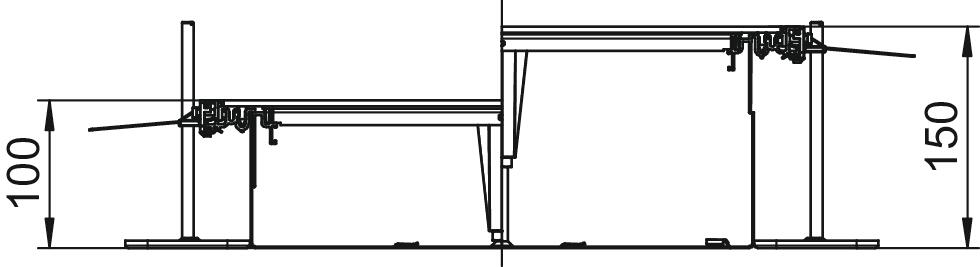

Visina kanala min.	100 mm

Visina kanala maks.	150 mm

Poklopci

Opis proizvoda

Opis proizvoda

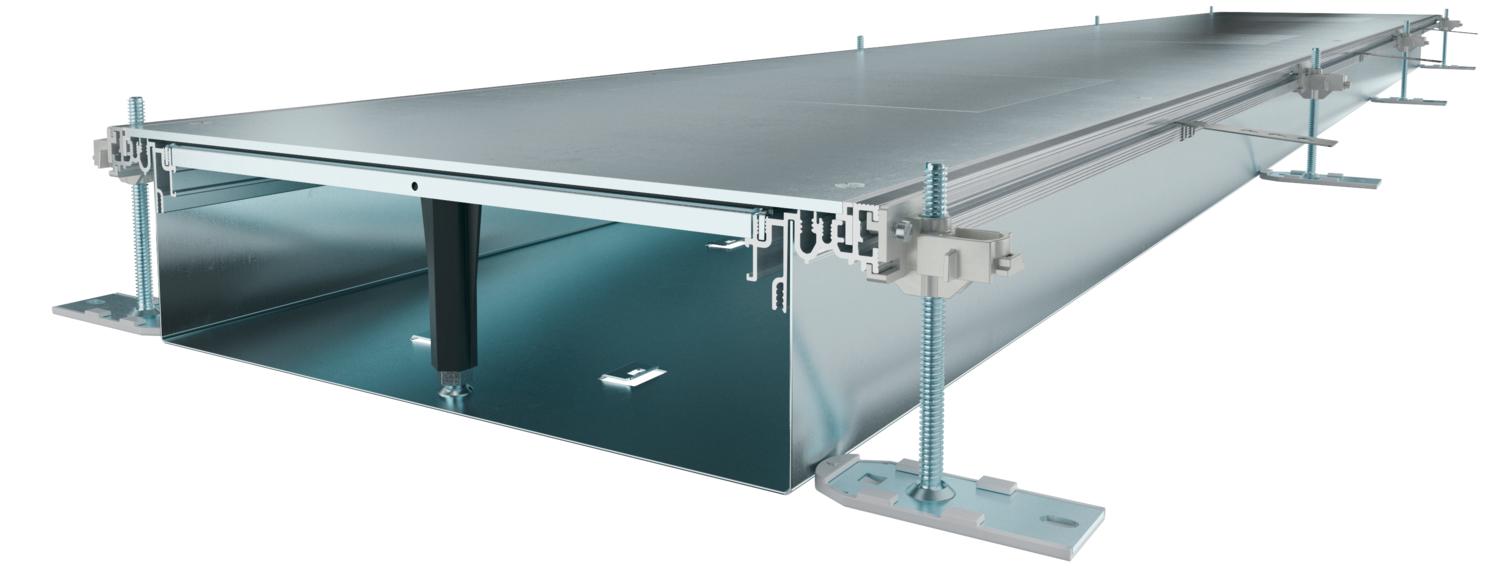

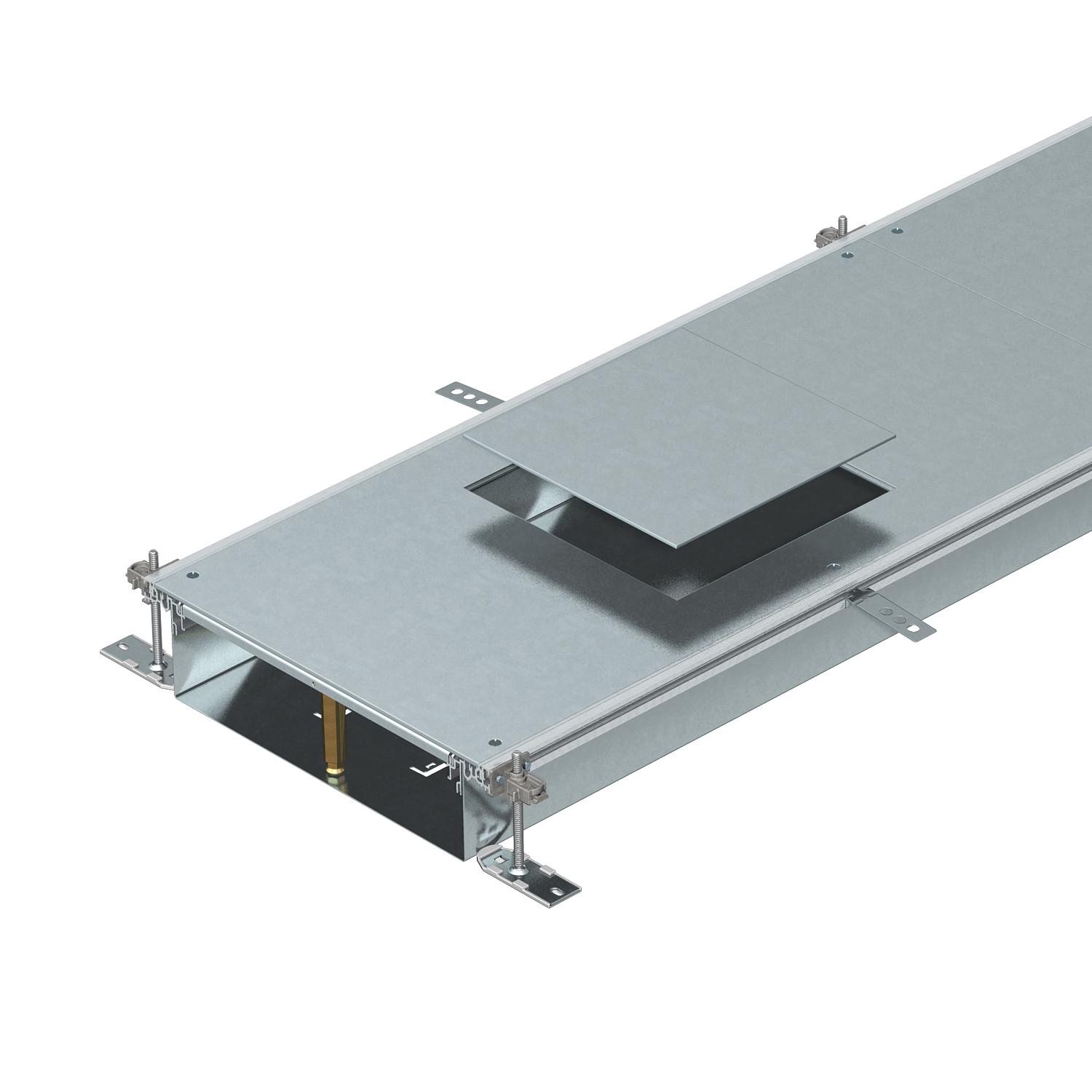

Za montažu spremna jedinica kanala sa 3 ili 6 poklopaca za ugradnju uređaja za sprovođenje kablova i ugradnju ugradnih jedinica nominalne veličine 9, sastoji se od donjeg dela kanala (podno korito sa bočnim i priključnim profilom podne obloge) i poklopca kanala sa maskom zatvorenim montažnim otvorom. Podno korito sa vezicama za samokontaktnu montažu pregrada. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 anker vijaka za košuljicu i udarnih potpora poklopca: 3 kom. kod širine kanala 400 i 6 kom. kod širina kanala 500 i 600. Poklopac je zašrafljen pre isporuke.

Tehnički podaci

Tehnički podaci

Broj dodatnih pregradnih zidova	2
Broj spiralnih žlebova	3 St.
Debljina materijala poklopca	4
Dimenzija	2400x400x100
Materijal	Čelik
Minimalna visina betonske košuljice	100
Mogućnost ugradnje zaptivke	da
Montažni otvor	za priključak za uređaje
Montažni otvor	kvadratno
Namenjeno za elastičnu fugu	ne
Nivelaciona oblast maks.	150 mm
Nivelaciona oblast min.	100 mm
Nominalna veličina za ugradne jedinice	9
Odvojivo	da
Podna ploča	da

Poklopac može da se skine	da
Poklopac za montažni otvor	da
Poklopci	3
Površina	hladno pocinkovano
Preklopno pričvršćivanje poklopca	ne
Pričvršćivanje pregrade	utaknuti
Proj predviđenih ugradnih jedinica	3
Sa ispustom	da
Sa izjednačavanjem potencijala	ne
Sa pregradom	ne
Sa priključnim otvorom	da
Ugradni otvor za nazidnu kasetu	ne
Visina kanala maks.	150 mm
Visina kanala min.	100 mm

Dimenzije

Dužina	2400 mm

Širina	400 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina kanala min.	Visina kanala maks.	Poklopci	Br.art.	Količina	malo pakovanje
OKA-W40010050D9	2400 mm	400 mm	100 mm	150 mm	3	7424740	m	2,4 m
OKA-W50010050D9	2400 mm	500 mm	100 mm	150 mm	6	7424742	m	2,4 m
OKA-W60010050D9	2400 mm	600 mm	100 mm	150 mm	6	7424744	m	2,4 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Modul za ugaonu račvu na levo, visina 40-240 mm	OKA-G40040240FBL	7423964	Komad	1 Komad
Modul za ugaonu račvu na desno, visina 40-240 mm	OKA-G40040240FBR	7423984	Komad	1 Komad
Završni komad kanala, visina 40-240 mm	OKA-G40040240ES	7424304	Komad	1 Komad
Modul za T račvu kanala	OKA FB2 TX	7424821	Komad	1 Komad
Priključni ugao zaštitnog voda	8AWR	6288704	Komad	10 Komad
