Jedinica kanala za GES9, visina 40-240 mm 2400 | 600 | 40 | 240 | 6

Jedinica kanala za GES9, visina 40-240 mm

Br.art. 7424224 | EAN 4012195243700

Br.art. / Tip

Dužina	2400 mm

Širina

Visina kanala min.	40 mm

Visina kanala maks.	240 mm

Poklopci

Opis proizvoda

Opis proizvoda

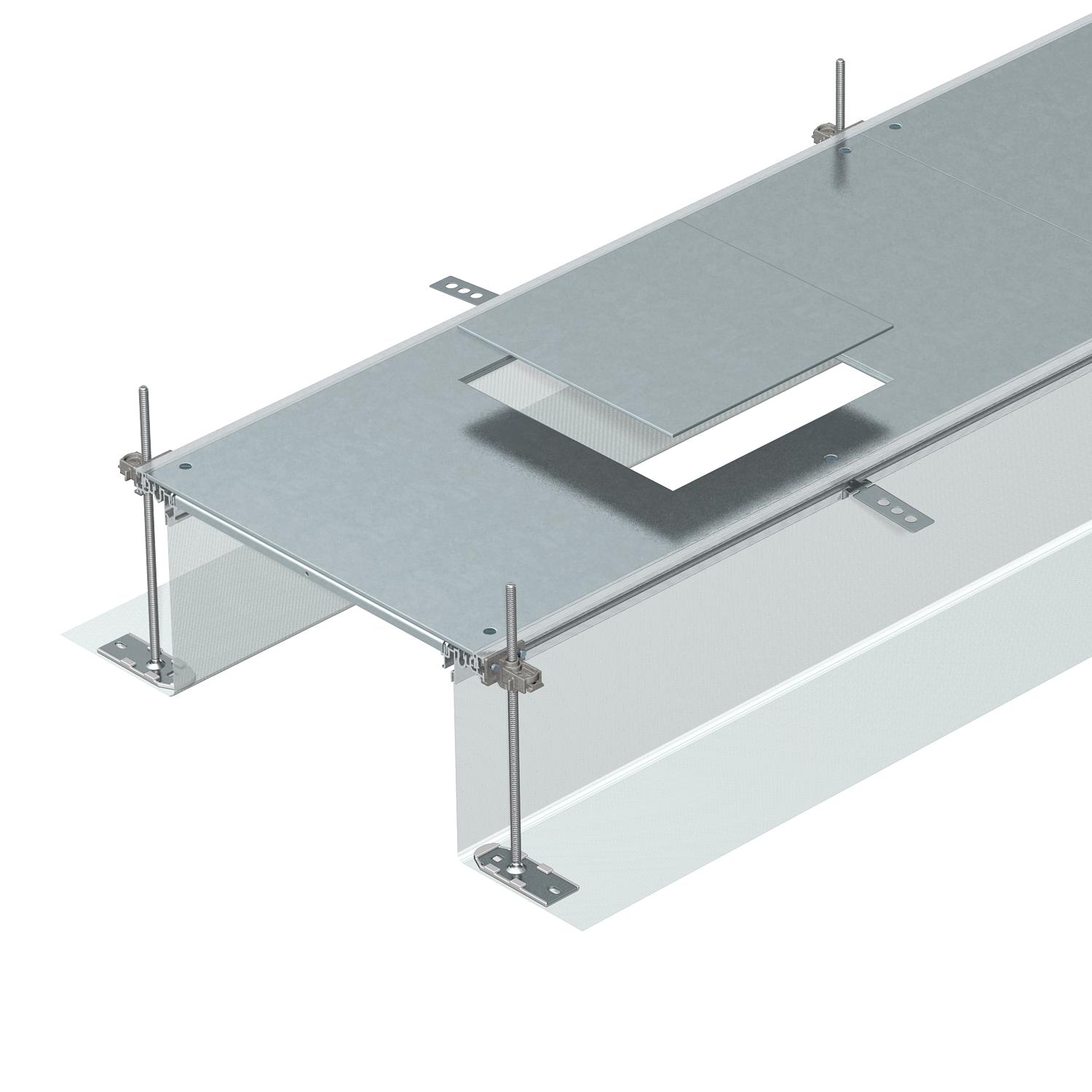

Za ugradnju gotova kanalna jedinica u ravni sa košuljicom za instalaciju kablova, sastoji se od 3 sistemska poklopca, dva bočna profila sa pričvršćenim fleksibilnim bočnim zidom od metalne mreže, profila za pričvršćivanje podne obloge H = 3 mm. Za suve unutrašnje prostorije sa suvim održavanim podovima. Sa odgovarajućim sistemskim priborom pogodan i za podove sa mokrim čišćenjem. Opseg isporuke uključuje 6 montažnih nosača podesivih po visini, 6 ankera za košuljicu i 3 zaptivača spojnica za širine kanala od 200, 300 i 400 ili 6 nosača za spojnice za širine kanala od 500 i 600. Apsolutno neophodne jedinice za nivelisanje (obratite pažnju na visinu nivelacije) za podupirače poklopca 400, 500 i 600 nisu uključene u obim isporuke, molimo naručite posebno. Poklopci kanala su prilikom isporuke zašrafljeni.

Sa tri (kod širine kanala 400, D = 800 mm) ili šest poklopaca ugradnih kutija (kod širina kanala 500 i 600, D = 400 mm) s jednim ugradnim otvorom za kvadratnu ugradnu jedinicu nominalne veličine 9.

Tehnički podaci

Tehnički podaci

CO2 otisak (GWP) od kolevke do kapije	85,3009 kg CO2e / 1 Metar
Debljina materijala poklopca	4
Dimenzija	2400x600x240
Dužina	2400 mm
Materijal	Čelik
Minimalna visina betonske košuljice	40
Mogućnost ugradnje zaptivke	da
Montažni otvor	kvadratno
Montažni otvor	za priključak za uređaje
Namenjeno za elastičnu fugu	ne
Nivelaciona oblast maks.	240 mm
Nivelaciona oblast min.	40 mm
Nominalna veličina za ugradne jedinice	9
Odvojivo	da
Podna ploča	ne

Poklopac može da se skine	da
Poklopac za montažni otvor	da
Poklopci	6
Površina	hladno pocinkovano
Preklopno pričvršćivanje poklopca	ne
Proj predviđenih ugradnih jedinica	6
Sa ispustom	da
Sa izjednačavanjem potencijala	ne
Sa pregradom	ne
Sa priključnim otvorom	ne
Širina	600 mm
Ugradni otvor za nazidnu kasetu	ne
Visina kanala maks.	240 mm
Visina kanala min.	40 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina kanala min.	Visina kanala maks.	Poklopci	Br.art.	Količina	malo pakovanje
OKA-G40040240D9	2400 mm	400 mm	40 mm	240 mm	3	7424220	m	2,4 m
OKA-G50040240D9	2400 mm	500 mm	40 mm	240 mm	6	7424222	m	2,4 m
OKA-G60040240D9	2400 mm	600 mm	40 mm	240 mm	6	7424224	m	2,4 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Modul za ugaonu račvu na levo, visina 40-240 mm	OKA-G60040240FBL	7423968	Komad	1 Komad
Modul za ugaonu račvu na desno, visina 40-240 mm	OKA-G60040240FBR	7423988	Komad	1 Komad
Završni komad kanala, visina 40-240 mm	OKA-G60040240ES	7424308	Komad	1 Komad
Modul za T račvu kanala	OKA FB2 TX	7424821	Komad	1 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 60-110 mm	NE DSU2 6050	7424842	Komad	3 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 100-175 mm	NE DSU2 10075	7424844	Komad	3 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 170-245 mm	NE DSU2 17075	7424846	Komad	3 Komad
Priključni ugao zaštitnog voda	8AWR	6288704	Komad	10 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
Pregrada 135 FS	TSG 135 FS	6062132	m	3 m
Podizač, 300 N	WZ 1029	7408634	Komad	1 Komad
