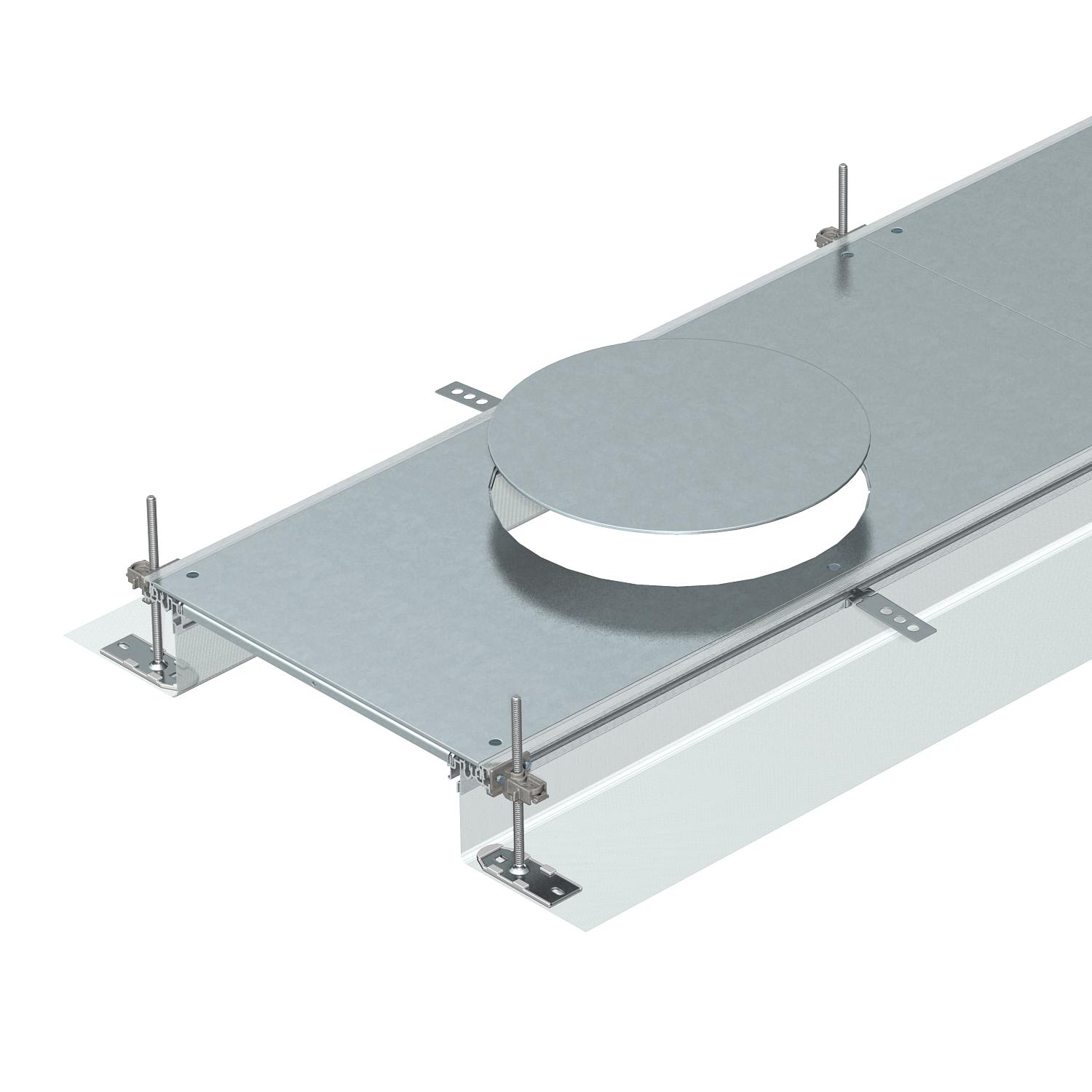

Jedinica kanala za GESR9, visina 40-140 mm 2400 | 600 | 40 | 140 | 6

Jedinica kanala za GESR9, visina 40-140 mm

Br.art. 7424246 | EAN 4012195243755

Br.art. / Tip	7424246 / OKA-G60040140DR9

Dužina	2400 mm

Širina	600 mm

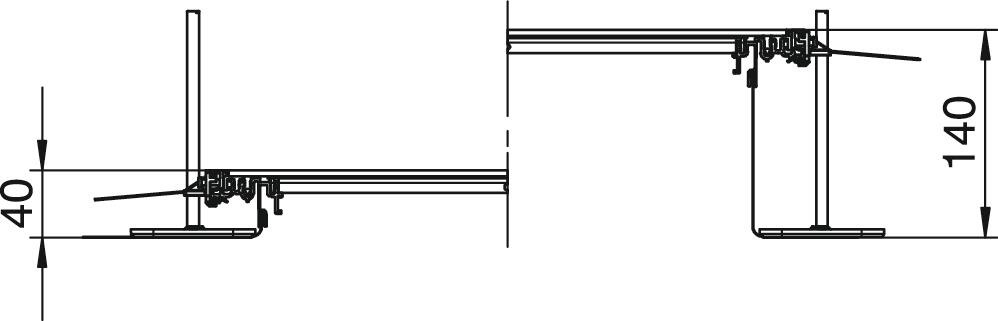

Visina kanala min.	40 mm

Visina kanala maks.	140 mm

Poklopci	6

Opis proizvoda

Opis proizvoda

Spremna za montažu kanalska jedinica sa 6 instalacionih poklopaca uređaja za instalaciju kablova i za ugradnju instalacionih jedinica nominalne veličine R9, koja se sastoji od dva bočna profila sa pričvršćenim fleksibilnim bočnim zidom od metalne mreže, profila podne obloge 4 mm i poklopca kanala sa slepim zatvoren instalacioni otvor. Obim isporuke uključuje 6 montažnih nosača podesivih po visini, 6 ankera za košuljicu i 3 nosača za spojeve poklopca za nominalnu širinu kanala od 400 i 6 nosača za spojeve poklopca za nominalnu širinu kanala od 500 i 600. Apsolutno neophodne jedinice za nivelisanje (obratite pažnju na visinu nivelacije) za podupirače poklopca 400, 500 i 600 nisu uključene u obim isporuke, molimo naručite posebno. Poklopci kanala su prilikom isporuke zašrafljeni.

Sa tri (kod širine kanala 400, D = 800 mm) ili šest poklopaca ugradnih kutija (kod širina kanala 500 i 600, D = 400 mm) s jednim ugradnim otvorom za okruglu ugradnu jedinicu nominalne veličine R9.

Tehnički podaci

Tehnički podaci

CO2 otisak (GWP) od kolevke do kapije	91,1666 kg CO2e / 1 Metar
Debljina materijala poklopca	4
Dimenzija	2400x600x140
Dužina	2400 mm
Materijal	Čelik
Minimalna visina betonske košuljice	40
Mogućnost ugradnje zaptivke	da
Montažni otvor	okruglo
Montažni otvor	za priključak za uređaje
Namenjeno za elastičnu fugu	ne
Nivelaciona oblast maks.	140 mm
Nivelaciona oblast min.	40 mm
Nominalna veličina za ugradne jedinice	R9
Odvojivo	da
Podna ploča	ne

Poklopac može da se skine	da
Poklopac za montažni otvor	da
Poklopci	6
Površina	hladno pocinkovano
Preklopno pričvršćivanje poklopca	ne
Proj predviđenih ugradnih jedinica	6
Sa ispustom	da
Sa izjednačavanjem potencijala	ne
Sa pregradom	ne
Sa priključnim otvorom	da
Širina	600 mm
Ugradni otvor za nazidnu kasetu	ne
Visina kanala maks.	140 mm
Visina kanala min.	40 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina kanala min.	Visina kanala maks.	Poklopci	Br.art.	Količina	malo pakovanje
OKA-G60040140DR9	2400 mm	600 mm	40 mm	140 mm	6	7424246	m	2,4 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje

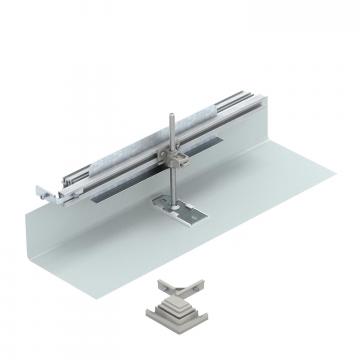

Modul za ugaonu račvu na levo, visina 40-150 mm	OKA-G60040150FBL	7423958	Komad	1 Komad
Modul za ugaonu račvu na desno, visina 40-150 mm	OKA-G60040150FBR	7423978	Komad	1 Komad
Završni komad kanala, visina 40-150 mm	OKA-G60040150ES	7424288	Komad	1 Komad
Modul za T račvu kanala	OKA FB2 TX	7424821	Komad	1 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 40-70 mm	NE DSU2 4030	7424840	Komad	3 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 60-110 mm	NE DSU2 6050	7424842	Komad	3 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 100-175 mm	NE DSU2 10075	7424844	Komad	3 Komad
Priključni ugao zaštitnog voda	8AWR	6288704	Komad	10 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
Pregrada 135 FS	TSG 135 FS	6062132	m	3 m
Podizač, 300 N	WZ 1029	7408634	Komad	1 Komad
