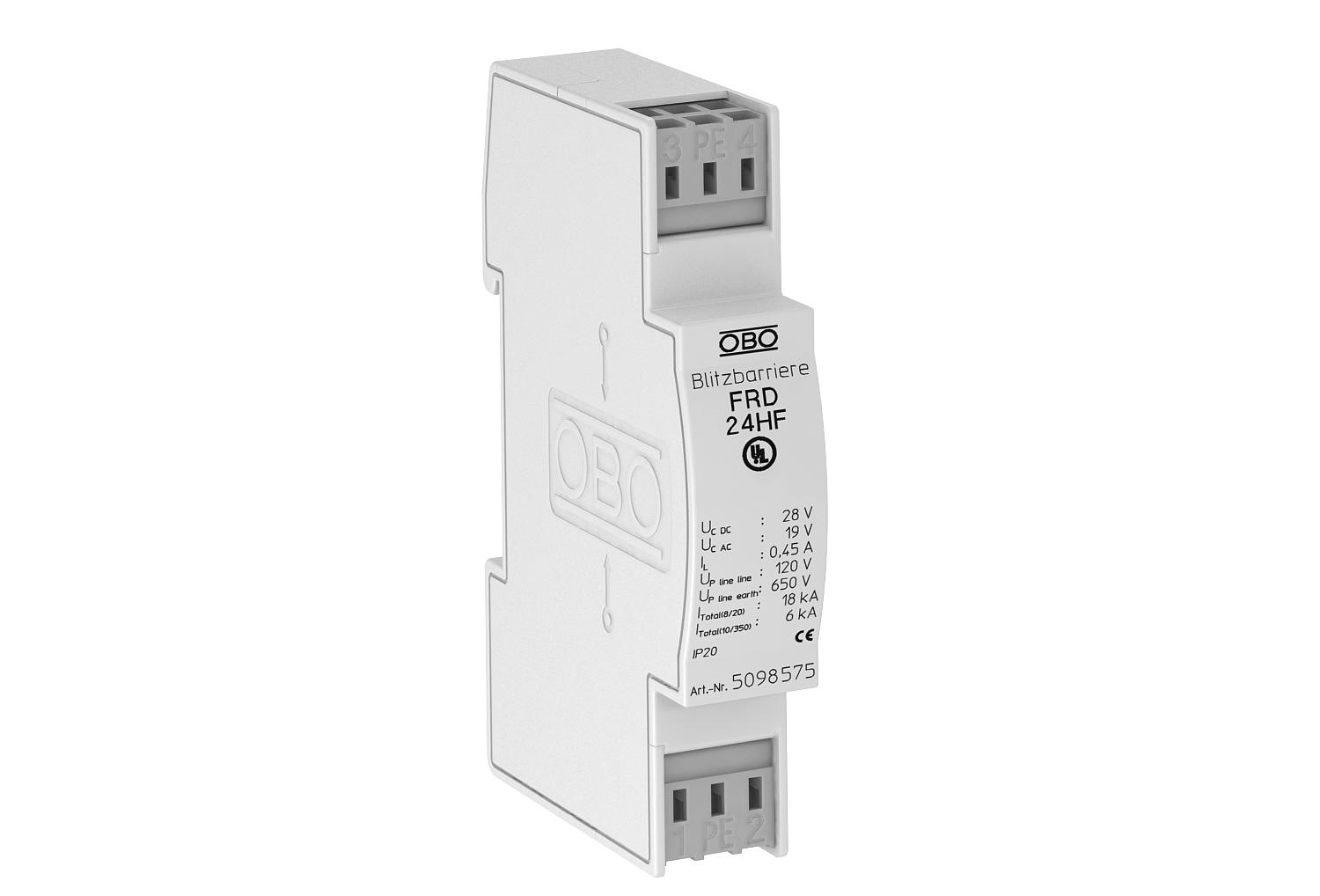

Kombinovana zaštita za dvožilne sisteme sa HF-aplikacijama 24 V
Br.art. 5098575 | EAN 4012195578352
- Opis proizvoda
-
Opis proizvodaZaštita od prenapona za primenu u mernoj, upravljačkoj i regulacionoj tehnici.
• Bazična, srednja i fina zaštita
• Dvostepeni zaštitni prekidač sa visokim kapacitetom odvođenja struje groma
• Visoka prenosna frekvencija do 100 MHz
• Univerzalna za sve bus-sisteme (npr. profibus)
• Sa priključnim klemama bez vijaka, lakim za montažu

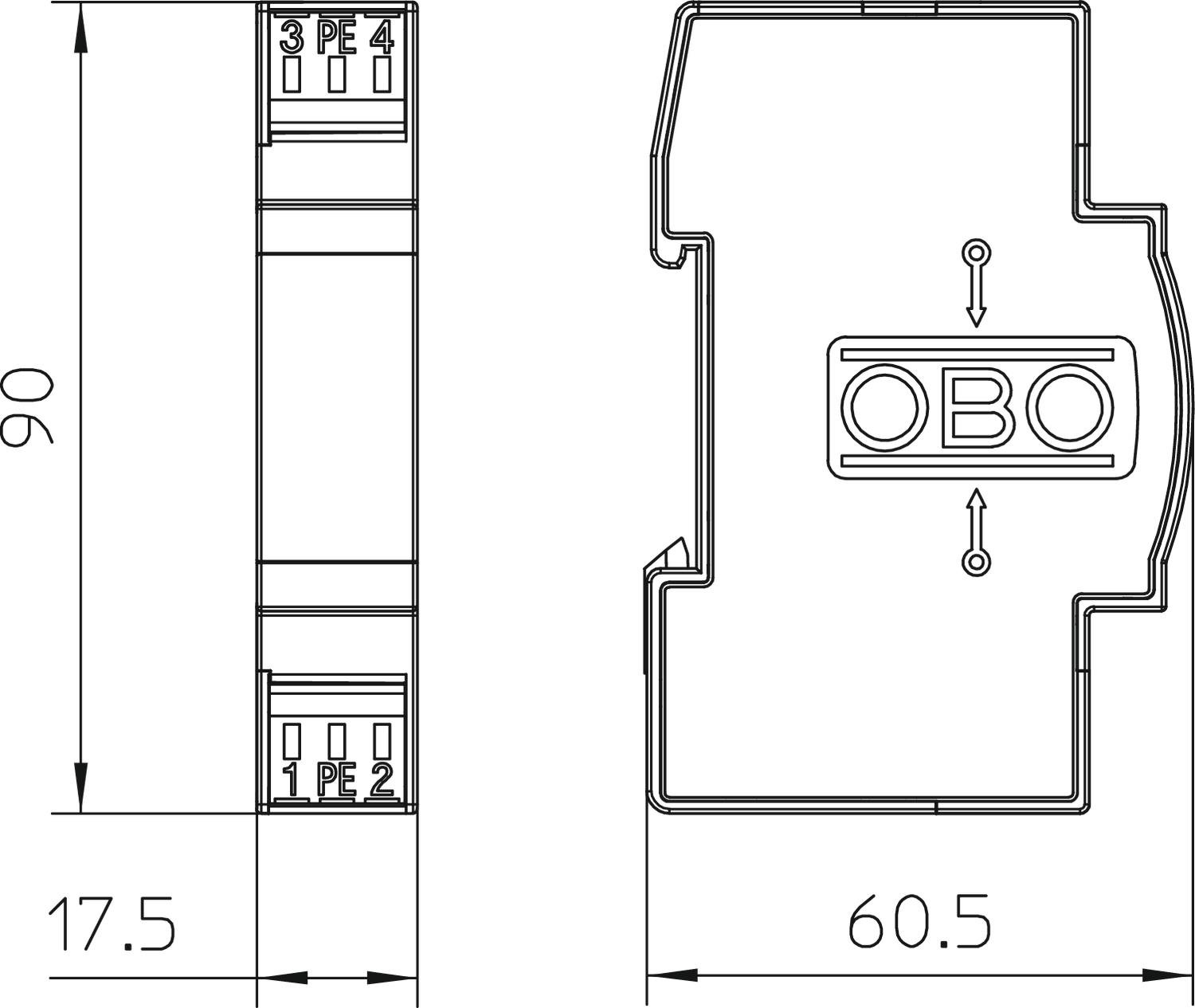

• Sa dimenzijama rastera 17,5 mm koje štede na prostoru
Primena: Univerzalna primena na 35 mm-profilnim šinama u uobičajenim kućištima razdelnika.
-
- Tehnički podaci
-
Tehnički podaci
Broj polova 2 Dimenzija 24V AC Dozvole UL Granična frekvencija 100 MHz Impulsna struja 3 kA Ispitni standard IEC 61643-21 Izolacioni otpor >100 MΩ Kapacitet (žila-zemlja) <40 pF Kapacitet (žila-žila) <40 pF Kategorie Tip 1+2+3 / D1+C2+C1 Kontrola odvodnika prenapona ne LPZ 0→3 Največi trajni napon AC 19 V Najveći trajni napon DC 28 V Nominalna struja odvođenja (8/20 µs) 9 kA Nominalna struja opterećenja AC 0,32 A Nominalna struja opterećenja DC 0,45 A Nominalni napon 24 V Otpornost na udarnu struju žila-zemlja C2: 18 kV / 9 kA (8/20µs) Otpornost na udarnu struju žila-žila C2: 18 kV / 9 kA (8/20µs) Podeok TE (17,5 mm) 1 Prag zaštite žila - zemlja <650 V Prag zaštite žila - žila <120 V Prečnik priključka, kruti maks. 2,5 mm² Presek priključka višežilni maks. 2,5 mm² Presek priključka višežilni min. 0,14 mm² Priključak zaštite ne Serijski otpor po žili 2,2 Ω ± 10 % SPD prema IEC 61643-21 Klasa I+II+III / D1+C2+C1 Telekomunikacioni kontakt ne Temperaturna oblast primene maks. 80 °C Temperaturna oblast primene min. -40 °C Ukupna odvodna struja (10/350) D1: 6 kA Ukupna odvodna struja (8/20) 18 kA Uneto slabljenje (insertion loss) ≤3 dB Utični sistem Klema Uzemljenje preko: Klema Varijanta ispitana na eksplozije ne Vrsta zaštite IP20 Priključne mogućnosti
Prečnik priključka, kruti min. 0,14 mm² Presek priključka fleksibilan min. 0,14 mm² Presek priključka, fleksibilan maks. 2,5 mm² CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 0,1625 kg CO2e / 1 Komad CO₂ Footprint (GWP) 0,1625 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Svi tipovi
