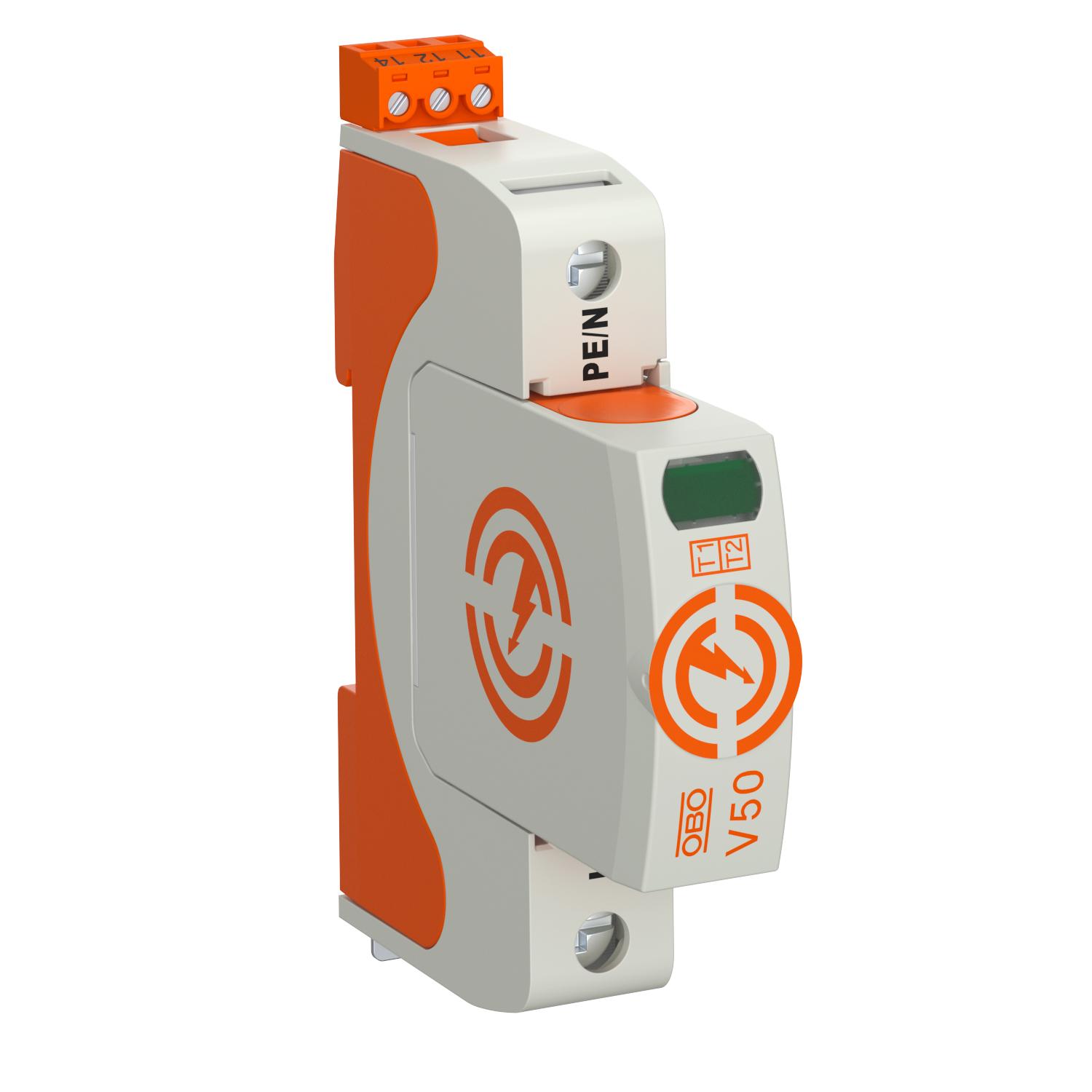

Kombinovani odvodnik V50, 1-polni sa FS 280 V 1 | 280 | IP20

Kombinovani odvodnik V50, 1-polni sa FS 280 V

Br.art. 5093502 | EAN 4012196412969

Br.art. / Tip

Varijanta polova

Največi trajni napon AC	280 V

Vrsta zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinovani odvodnik prenapona tip 1+2

• Za gromobransko izjednačavanje potencijala prema VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja prenapona 12,5 kA (10/350) po polu i do 50kA (10/350) ukupno
• Modularni utični odvodnik prenapona sa razdvojnim sistemom i optičkim indikatorom statusa
• Uklopna funkcija sa zaštitom od vibracija i kodiranjem napona
• Plastika prema UL 94 V-0
• FS varijante imaju kontakt invertera bez potencijala za daljinsku signalizaciju

Primena: Gromobranska zaštita-izjednačavanje potencijala za zgrade klase III i IV.
* Komplet = gornji i donji deo

Tehnički podaci

Tehnički podaci

Broj el. polova	1
CO2 otisak (GWP) od kolevke do kapije	0,6656 kg CO2e / 1 Komad
Daljinska signalizacija	da
Dimenzija	280V
Dozvole	VDE, KEMA, UL, ÖVE
FM-kontakti	Izmenjivač
Integrisani predosigurač	ne
Izduvno	ne
Kontaktno vreme	<25 ns
Maks. prenaponska zaštita mreže	160 A gL/gG
Maksimalna udarna struja odvođenja (8/20 μs)	50 kA
Maksimalna udarna struja odvođenja (8/20 μs) [L-N]	50 kA
Maksimalni preventivni osigurač	160 A
Materijal	Poliamid
Materijal kućišta	PA UL 94 V-0
Minimalno rastojanje	1,5 mm
Način montaže	Torban šina 35 mm
Največi trajni napon AC	280 V
Najviša vrednost trajnog napona (L-N)	280 V
Nominalna struja odvođenja (8/20 µs)	30 kA
Nominalna struja odvođenja (8/20 µs) [L-N]	30 kA
Nominalni napon AC (50 / 60 Hz)	230 V
Oblik mreže	TN
Oblik mreže TN	da
Oblik mreže TN-C	da
Oblik mreže TN-C-S	da
Oblik mreže TN-S	da
Oblik mreže TT	da
Obrtni momenat	4 Nm
Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže	50 kA eff
Prag zaštite [L-N]	≤1,3
Prečnik fleksibilnog provodnika (tankožilni) maks.	35 mm²

Prečnik fleksibilnog provodnika (tankožilni) maks.	2 AWG
Prečnik fleksibilnog provodnika (tankožilni) min.	16 AWG
Prečnik fleksibilnog provodnika (tankožilni) min.	1,5 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks.	2 AWG
Prečnik krutog provodnika (jedno-/višežilni) maks.	35 mm²
Prečnik krutog provodnika (jedno-/višežilni) min.	1,5 mm²
Prečnik krutog provodnika (jedno-/višežilni) min.	16 AWG
Prečnik priključka FM-kleme maks.	1,5 mm²
Prečnik priključka FM-kleme maks.	16 AWG
Prečnik priključka FM-kleme min.	0,5 mm²
Prečnik priključka FM-kleme min.	21 AWG
Preostali napon [L-N] @ 1 kA	0,7 kV
Preostali napon [L-N] @ 12,5 kA	1 kV
Preostali napon [L-N] @ 5 kA	0,8 kV
Radna temperatura maks.	80 °C
Radna temperatura min.	-40 °C
Signalizacija na uređaju	vizuelno
Sklopna snaga AC	230 V; 0,5 A
Sklopna snaga DC	230 V; 0,1 A / 75 V; 0,5 A
SPD prema EN 61643-11	Tip 1+2
SPD prema IEC 61643-1	klasa I+II
SPD prema UL 1449	Tip 4
Temperaturna oblast primene maks.	80 °C
Temperaturna oblast primene min.	-40 °C
TOV-napon [L-N] - fail safe mode - 120 min	440 V
TOV-napon [L-N] - withstand mode - 5 s	335 V
Udarni napon (10/350 μs)	12,5 kA
Varijanta polova	1
Vlažnost vazduha maks.	95 %
Vlažnost vazduha min.	5 %
Vrsta zaštite	IP20
