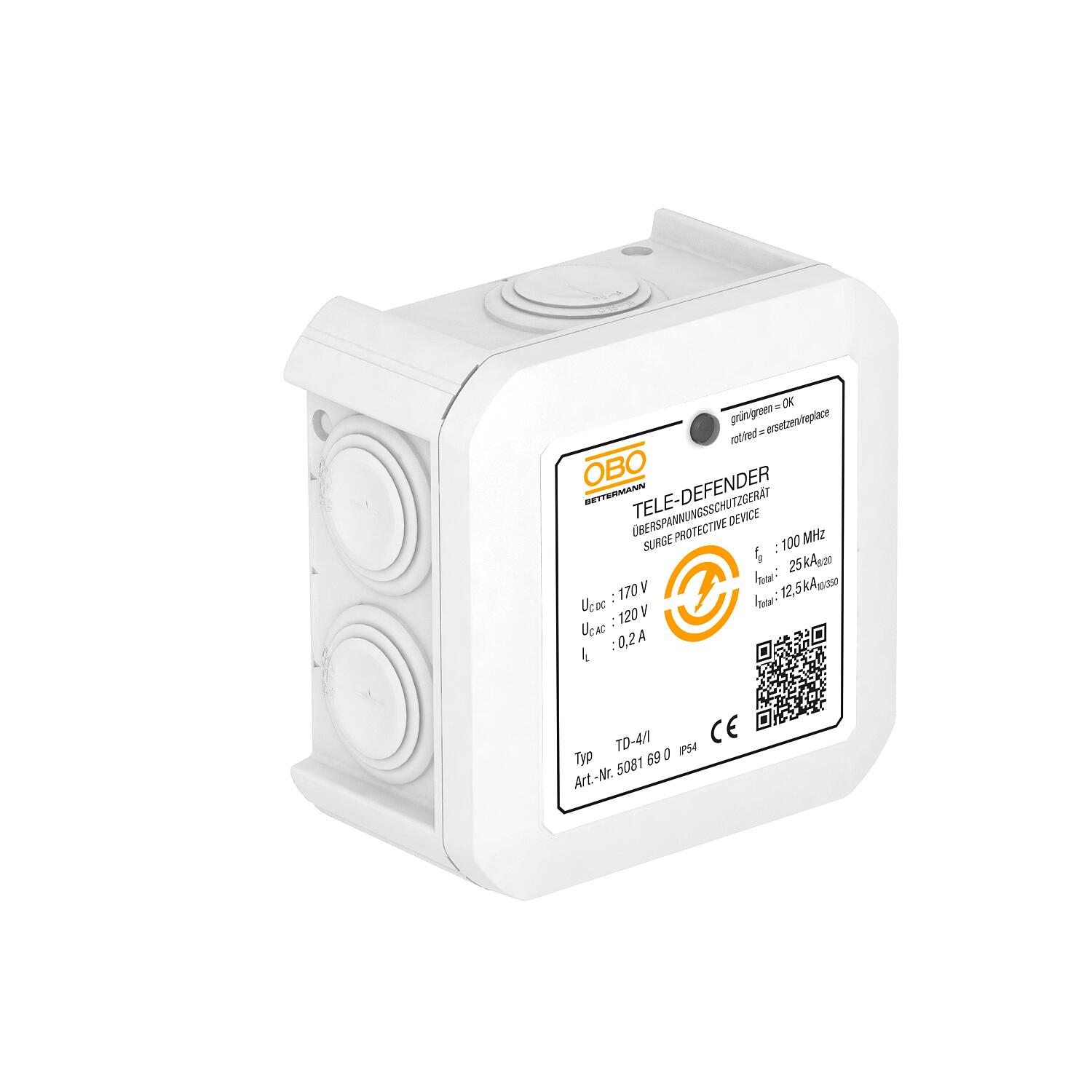

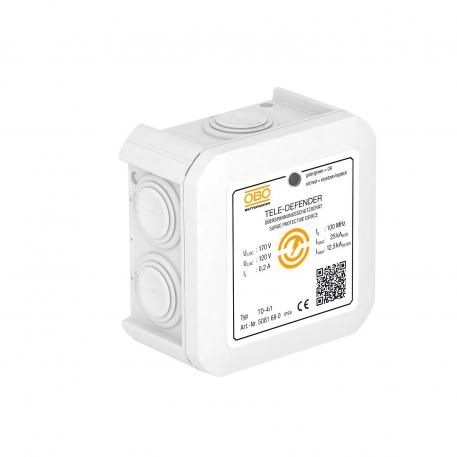

Kombinovani zaštitni uređaj TD-4/I za ISDN i DSL sisteme
Br.art. 5081690 | EAN 4012196034352
- Opis proizvoda
-
Opis proizvodaZaštitni uređaji za tehniku prenosa podataka za telekomunikacione sisteme
• Nizak prag zaštite uz visoko strujno opterećenje
• "Push-In" kleme za brzu instalaciju
• Optimizovan domet za siguran prenos
• Nazidna montaža
• Optički indikator funkcije
Primena: DSL-sistemi, ISDN ili analogna telekomunikacija
-
- Tehnički podaci
-
Tehnički podaci
Boja bela Broj polova 4 CO2 otisak (GWP) od kolevke do kapije 0,4171 kg CO2e / 1 Komad Dimenzija 170V Granična frekvencija 100 MHz Impulsna struja 2,5 kA Ispitni standard IEC 61643-21 Izolacioni otpor >1 MΩ Kapacitet (žila-zemlja) <10 pF Kapacitet (žila-žila) <50 pF Kategorie Tip 1+2+3 / D1+C2+C1 Kontrola odvodnika prenapona ne LPZ 0→3 Materijal Plastika Največi trajni napon AC 120 V Najveći trajni napon DC 170 V Nominalna struja opterećenja AC 0,14 A Nominalna struja opterećenja DC 0,2 A Otpornost na udarnu struju žila-zemlja C2: 18 kV / 9 kA (8/20µs) Otpornost na udarnu struju žila-žila C2: 18 kV / 9 kA (8/20µs) Prag zaštite šild-zemlja (S-PE) 850 V Prag zaštite žila - zemlja <650 V Prag zaštite žila - žila <300 V Prečnik priključka, kruti maks. 0,75 mm² Prečnik priključka, kruti min. 0,14 mm² Presek priključka fleksibilan min. 0,14 mm² Presek priključka višežilni maks. 0,75 mm² Presek priključka višežilni min. 0,14 mm² Presek priključka, fleksibilan maks. 0,75 mm² Priključak zaštite da Serijski otpor po žili 9 Ω ± 10 % Signalizacija na uređaju vizuelno SPD prema IEC 61643-21 Klasa I+II+III / D1+C2+C1 Telekomunikacioni kontakt ne Temperaturna oblast primene maks. 80 °C Temperaturna oblast primene min. -40 °C Ukupna odvodna struja (10/350) D1: 12,5 kA Ukupna odvodna struja (8/20) 25 kA Uneto slabljenje (insertion loss) ≤3 dB Utični sistem RJ11 Varijanta ispitana na eksplozije ne Vrsta zaštite IP54 Zaštita indirektno - Svi tipovi
- Preuzimanja
-
Informativni list TD-4/I / 5081690 , 0.28MB , pdfEU izjava o usaglašenosti TD-4/I / 5081690 , 0.13MB , pdfREACH Izjava o usaglašenosti TD-4/I / 5081690 , 0.10MB , pdfRoHS Izjava o usaglašenosti TD-4/I / 5081690 , 0.13MB , pdfPomoć za izbor Selection aid, surge protection , 0.31MB , pdfUputstvo za montažu Mounting instructions, Tele Defender TD-4/I-TAE-F , 0.10MB , pdf
