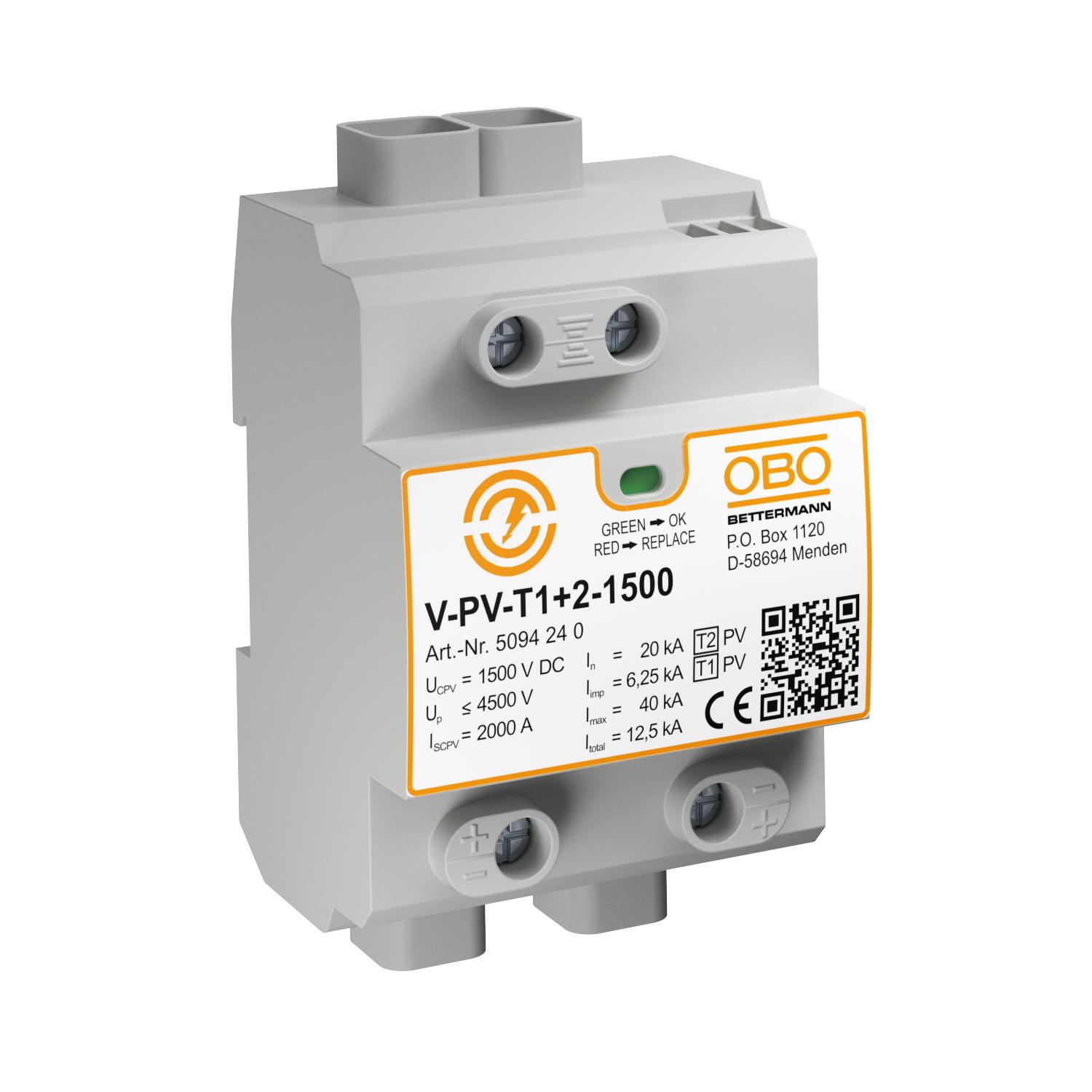

Kompletni PV blok 1500 V DC
Br.art. 5094240 | EAN 4012196603732
- Opis proizvoda
-
Opis proizvodaTip 1+2 kombinovani odvodnik za gromobransku i prenaponsku zaštitu PV sistema.
• Gromobransko izjednačavanje potencijala prema IEC 62305 (VDE 0185-305)
• Zaštita od prenapona prema IEC 60364-7-712 (VDE 0100-712)
• Kapacitet odvođenja 12,5 kA (10/350) i 40 kA (8/20)
• Y uklop rezistentan na greške sa indikatorom statusa
• FS varijanta poseduje kontakt izmenjivača bez potencijala za daljinsku signalizaciju
Primena: uređaj za zaštitu od prenapona i struje groma za PV sisteme.
-
- Tehnički podaci
-
Tehnički podaci
Boja sivo CO2 otisak (GWP) od kolevke do kapije 0,1594 kg CO2e / 1 Komad Daljinska signalizacija ne Dimenzija 1500V DC Dužina 65,5 mm Integrisani predosigurač ne Ispitna klasa tip 1 da Ispitna klasa tip 2 da Izduvno ne Kontaktno vreme <25 ns LPZ 0→2 Maks. PV napon 1500 V Maksimalna udarna struja odvođenja (8/20 μs) 40 kA Način montaže Torban šina 35 mm Najveći trajni napon DC 1500 V Nominalna struja odvođenja (8/20 µs) 20 kA Oblik mreže DC Oblik mreže DC da Oblik mreže IT ne Oblik mreže TN ne Oblik mreže TN-C ne Oblik mreže TN-C-S ne Oblik mreže TN-S ne Oblik mreže TT ne Oblik mreže, ostali ne OBO nominalna struja opterećenja (klema ulaza/izlaza) 50 A Odvodna struja (8/20 µs) [ukupna] 40 kA Prečnik fleksibilnog provodnika (tankožilni) maks. 35 mm² Prečnik fleksibilnog provodnika (tankožilni) min. 2,5 mm² Prečnik krutog provodnika (jedno-/višežilni) maks. 35 mm² Prečnik krutog provodnika (jedno-/višežilni) min. 2,5 mm² Radna temperatura maks. 80 °C Radna temperatura min. -40 °C Signalizacija na uređaju vizuelno Širina 71,2 mm SPD prema EN 61643-11 Tip 1+2 SPD prema IEC 61643-1 klasa I+II Temperaturna oblast primene maks. 80 °C Temperaturna oblast primene min. -40 °C Udarni napon (10/350 μs) 6,25 kA Udarni napon (10/350) [ukupno] 12,5 kA Varijanta Y konfiguracija Varijanta polova ostalo Visina 120 mm Vrsta zaštite IP20 - Svi tipovi
- Preuzimanja
-
Informativni list V-PV-T1+2-1500 / 5094240 , 0.32MB , pdfKatalog Surge protection , 28.42MB , pdfEU izjava o usaglašenosti V-PV-T1+2-1500 / 5094240 , 0.18MB , pdfREACH Izjava o usaglašenosti V-PV-T1+2-1500 / 5094240 , 0.12MB , pdfRoHS Izjava o usaglašenosti V-PV-T1+2-1500 / 5094240 , 0.12MB , pdfPomoć za izbor Selection aid, surge protection , 0.31MB , pdfPomoć za izbor Surge protection for photovoltaic systems , 1.31MB , pdfUputstvo za montažu Mounting instructions V-PV-T1_2-1000_1500 , 0.19MB , pdf
