Napomena: Ova stavka je ugašena.
Važeći artikal možete pronaći ovde: 6036234 / Krivina 45° 85 FT

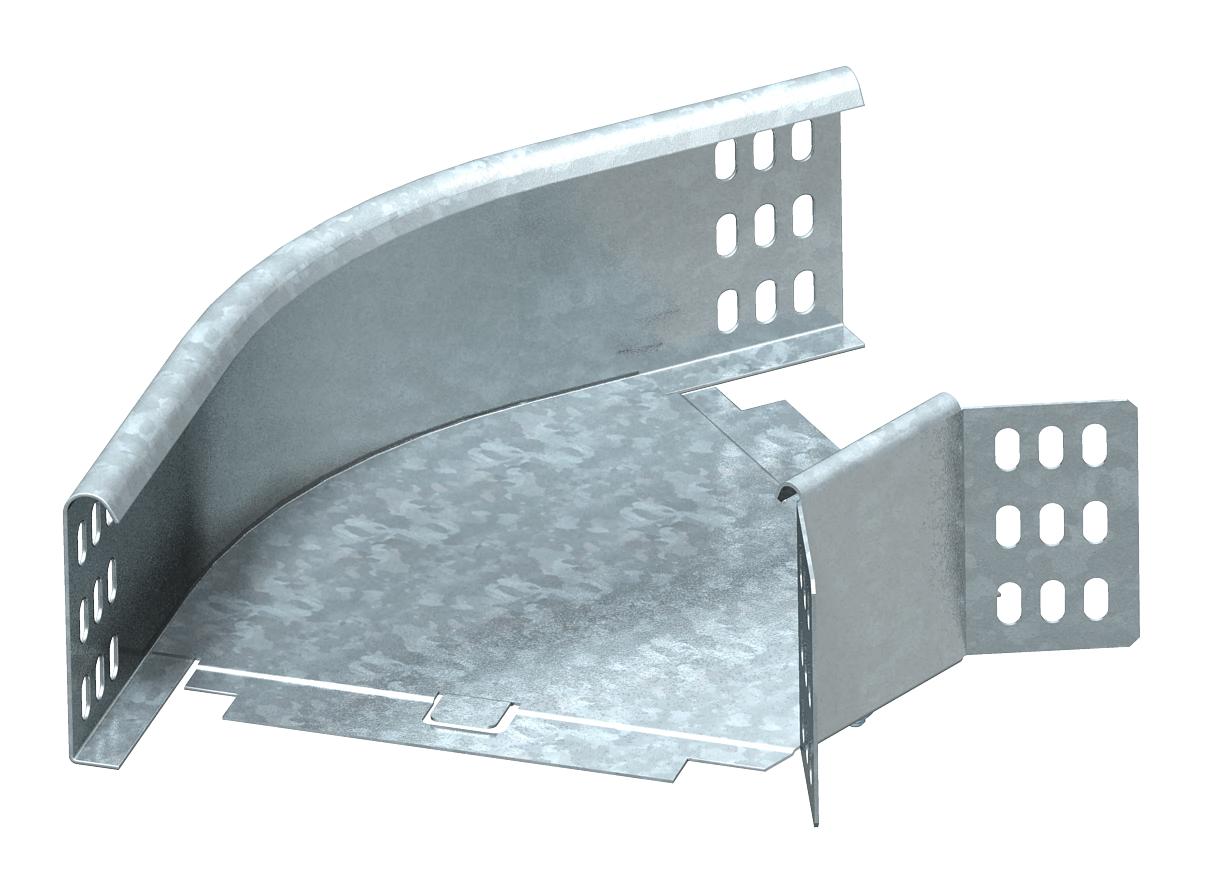

Krivina 45° 85 FT
Br.art. 7067313 | EAN 4012196991228
- Opis proizvoda
-
Opis proizvodaKrivina 45°, horizontalna, za sve tipove nosača kablova sa bočnom visinom 85 mm.
Fazonski komad se isporučuje u nemontiranom stanju. Ugaona spojnica WKV 85 predviđena je za krivinu od 90° i na licu mesta se prilagođava uglu od 45°.
Zajedno sa odgovarajućim materijalom za pričvršćivanje.
-
- Tehnički podaci
-
Tehnički podaci
Bočne perforacije ne Debljina lima 1 mm Dimenzija 85x300 Dimenzija B 300 mm Dimenzija r 50 mm Izvedba-za velike raspone ne Materijal Čelik Montažna perforacija u podu ne NATO otvor ne Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Površina vruće pocinkano utapanjem Promena pravca horizontalno Savijanje (ugao) 45° Širina 12 in Širina 300 mm Varijanta spojnice Isporučena spojnica Visina 85 mm Visina 3 in Vrsta spojnice sistema nosača kablova zašrafljeno - Svi tipovi
- Preuzimanja
-
Informativni list RB 45 830 FT / 7067313 , 0.18MB , pdfEU izjava o usaglašenosti RB 45 830 FT / 7067313 , 0.13MB , pdfREACH Izjava o usaglašenosti RB 45 830 FT / 7067313 , 0.12MB , pdfRoHS Izjava o usaglašenosti RB 45 830 FT / 7067313 , 0.12MB , pdfUputstvo za montažu Mounting instructions Screw-on cable tray systems , 9.41MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdf
