Lestvičasi nosač kablova LG 110, 6 m VS FT 6000 | 200 | 1,5 | ne | Čelik | vruće pocinkano utapanjem

Lestvičasi nosač kablova LG 110, 6 m VS FT

Br.art. 6216465 | EAN 4012195065371

Br.art. / Tip

Dužina	6000 mm

Širina

Debljina stranice	1,5 mm

Održavanje funkcionalnosti	ne

Materijal	Čelik

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

Lestvičasti nosač kablova bočne visine 110 mm sa perforiranom bočnom stranom i zanitovanim, ka gore otvorenim C-profil-prečkama.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Lestvičasti nosač kablova se isporučuje u preklopljenom stanju.

Odgovarajuću lučnu obujmicu tipa 2056 možete da pronađete pod pojmom sistemi vertikal. lestvič. nosača kablova.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
Debljina stranice	1,5 mm
Dimenzija	110x200x6000
Dimenzije	110x200x6000
Izvedba-za velike raspone	ne
Korisni presek	18800 mm²
Korisni presek	188 cm²

Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Pričvršćivanje pregrade	zanitovano
Rastojanje među prečkama	300 mm
Varijanta bočne stranice	ravan profil
Varijanta prečki	Profil perforiran

Dimenzije

Dimenzija B	200 mm
Dimenzija proreza prečke	16,50
Dužina	6000 mm

Širina	200 mm
Visina	110 mm

Zaťaženie

Rastojanje među konzolama 2,0m	3,1 kN/m
Rastojanje među konzolama 2,5m	2 kN/m
Rastojanje među konzolama 3,0m	1,4 kN/m
Rastojanje među konzolama 3,5m	0,9 kN/m

Rastojanje među konzolama 4,0m	0,65 kN/m
Rastojanje među konzolama 4,5m	0,55 kN/m
Rastojanje među konzolama 5,0m	0,5 kN/m
Rastojanje među konzolama 6,0m	0,15 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	8,7567 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	8,7567 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja Lestvičasti nosač kablova tipa LG 110 VS

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Debljina stranice	Održavanje funkcionalnosti	Materijal	Površina	Br.art.	Količina	malo pakovanje
LG 112 VS 6 FT	6000 mm	200 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6216465	m	6 m
LG 113 VS 6 FT	6000 mm	300 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6216468	m	6 m
LG 114 VS 6 FT	6000 mm	400 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6216471	m	6 m
LG 115 VS 6 FT	6000 mm	500 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6216474	m	6 m
LG 116 VS 6 FT	6000 mm	600 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6216477	m	6 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac sa obrtnom bravom FT	DRL 200 FT	6051367	m	3 m
Brza spojnica FT	LVG 110 FT	6216548	Komad	10 Komad
Zglobna spojnica FT	LGVG 110 FT	6216653	Komad	10 Komad
Elastična spojnica 110 FT	LDVG 110 FT	6216670	Komad	2 Komad

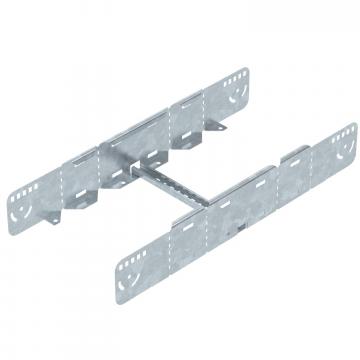

Multifunkcionalna spojnica FT	LMFV 1120 FT	6225770	Komad	1 Komad
Krivina 90° 110 FT	LB 90 1120 R3 FT	6225142	Komad	1 Komad
T-komad 110 FT	LT 1120 R3 FT	6225310	Komad	1 Komad
Zaštitna kapa	SKH 110 OR	6222553	Par	20 Par
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
Limeni potpornik	LALB 20 FT	6221858	Komad	1 Komad
Odlivni lim FT	LAB 20 FT	6220436	Komad	1 Komad
