Lestvičasti nosač kablova LCIS 110, 6 m C30 FT 6000 | 300 | 1,5 | ne

Lestvičasti nosač kablova LCIS 110, 6 m C30 FT

Br.art. 6209822 | EAN 4012196431649

Br.art. / Tip

Dužina	6000 mm

Širina

Debljina stranice	1,5 mm

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

Lestvičasti nosač kablova bočne visine 110 mm sa zavarenom, ka gore otvorenom C30-profil prečkom. Savijena bočna strana radi pojačanja i kao zaštita ivica. Pričvršćivanje na konzolu izvodi se sa steznim komadima tipa LKS 40. Mera proreza prečke iznosi 16,5 mm, odgovarajuća lučna obujmica je tipa 2056.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	9,3065 kg CO2e / 1 Metar
Debljina stranice	1,5 mm
Dimenzija	110x300x6000
Dimenzija B	300 mm
Dimenzija proreza prečke	16,50
Dužina	6000 mm
Izvedba-za velike raspone	ne
Korisni presek	27000 mm²
Korisni presek	270 cm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem

Pričvršćivanje pregrade	zavareno
Rastojanje među konzolama 2,0m	3 kN/m
Rastojanje među konzolama 2,5m	2 kN/m
Rastojanje među konzolama 3,0m	1,4 kN/m
Rastojanje među konzolama 3,5m	1,05 kN/m
Rastojanje među konzolama 4,0m	0,8 kN/m
Rastojanje među konzolama 4,5m	0,7 kN/m
Rastojanje među konzolama 5,0m	0,65 kN/m
Rastojanje među konzolama 6,0m	0,35 kN/m
Rastojanje među prečkama	300 mm
Širina	300 mm
Varijanta bočne stranice	ravan profil
Varijanta prečki	Profil perforiran
Visina	110 mm

Tehnički podaci

Dijagram opterećenja lestvičastog nosača kablova LCIS 110

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Debljina stranice	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	ne	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	ne	6209822	m	6 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	ne	6209825	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	ne	6209828	m	6 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac sa obrtnom bravom FT	DRL 300 FT	6051383	m	3 m
Brza spojnica FT	LVG 110 FT	6216548	Komad	10 Komad
Zglobna spojnica FT	LGVG 110 FT	6216653	Komad	10 Komad
Elastična spojnica 110 FT	LDVG 110 FT	6216670	Komad	2 Komad

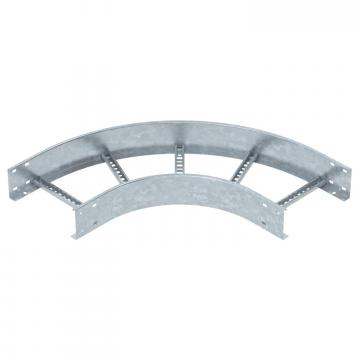

Krivina 90° 110 FT	LB 90 1130 R3 FT	6225144	Komad	1 Komad
Zaštitna kapa	SKH 110 OR	6222553	Par	20 Par
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
Limeni potpornik	LALB 30 FT	6221866	Komad	1 Komad
Odlivni lim FT	LAB 30 FT	6220444	Komad	1 Komad
