Lestvičasti nosač kablova za velike raspone WKLG 160 FT 6000 | 200 | 2 | ne

Lestvičasti nosač kablova za velike raspone WKLG 160 FT

Br.art. 6227120 | EAN 4012196169399

Br.art. / Tip

Dužina	6000 mm

Širina

Debljina stranice	2 mm

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

Lestvičasti nosač kablova za velike raspone sa perforiranim stranicama, bočne visine 160 mm. Pričvršćivanje kablova na nosač pomoću šelni tipa 2056
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Prave spojnice tipa WRV 160 naručuju se posebno, po potrebi.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
Debljina stranice	2 mm
Dimenzija	160x200x6000
Dimenzije	160 x 200
Izvedba-za velike raspone	da
Korisni presek	28200 mm²

Korisni presek	282 cm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Pričvršćivanje pregrade	kompletno zanitovano
Varijanta prečki	Profil pun

Dimenzije

Dimenzija B	200 mm
Dimenzija L	6000 mm
Dimenzija proreza prečke	16,50

Dužina	6000 mm
Širina	200 mm
Visina	160 mm

Zaťaženie

Rastojanje među konzolama 3,0m	2,9 kN/m
Rastojanje među konzolama 3,5m	2,59 kN/m
Rastojanje među konzolama 4,0m	2,3 kN/m
Rastojanje među konzolama 4,5m	2,04 kN/m

Rastojanje među konzolama 5,0m	1,8 kN/m
Rastojanje među konzolama 6,0m	1,4 kN/m
Rastojanje među konzolama 7,0m	1 kN/m
Rastojanje među konzolama 8,0m	0,7 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	16,6798 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	16,6798 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja lestvičastog nosača kablova tipa WKLG 160

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Debljina stranice	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
WKLG 1620 FT	6000 mm	200 mm	2 mm	ne	6227120	m	6 m
WKLG 1630 FT	6000 mm	300 mm	2 mm	ne	6227139	m	6 m
WKLG 1640 FT	6000 mm	400 mm	2 mm	ne	6227147	m	6 m
WKLG 1650 FT	6000 mm	500 mm	2 mm	ne	6227155	m	6 m
WKLG 1660 FT	6000 mm	600 mm	2 mm	ne	6227163	m	6 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac sa obrtnom bravom DD	WDRL 1116 20 DD	6227600	m	3 m
Brza spojnica FT	WRVL 160 FT	6227716	Komad	2 Komad
Ugaona spojnica 160 A2	WRWVK 160 A2	6227836	Komad	2 Komad
Ugaona spojnica 45°, spolja 160 FT	WRWV 160 A FT	6227864	Komad	1 Komad
Zglobna spojnica FT	WRGV 160 FT	6227961	Komad	2 Komad
Pregrada 110 DD	TSG 110 DD	6062335	m	3 m
Krivina 90° 160 FT	WLB 90 162 FT	6229425	Komad	1 Komad

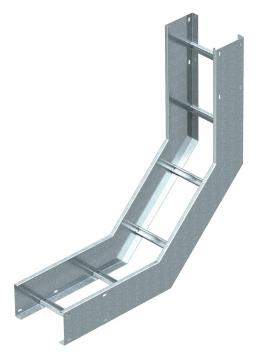

Vertikalna krivina 90°, uzlazna 160 FT	WLBS 90 162 FT	6230423	Komad	1 Komad

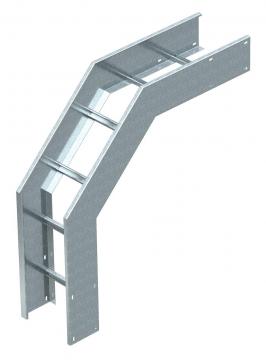

Vertikalna krivina 90°, silazna 160 FT	WLBF 90 162 FT	6230725	Komad	1 Komad
