Lightning current arrester MCF-C 1 | 25 | da | 440 | IP20

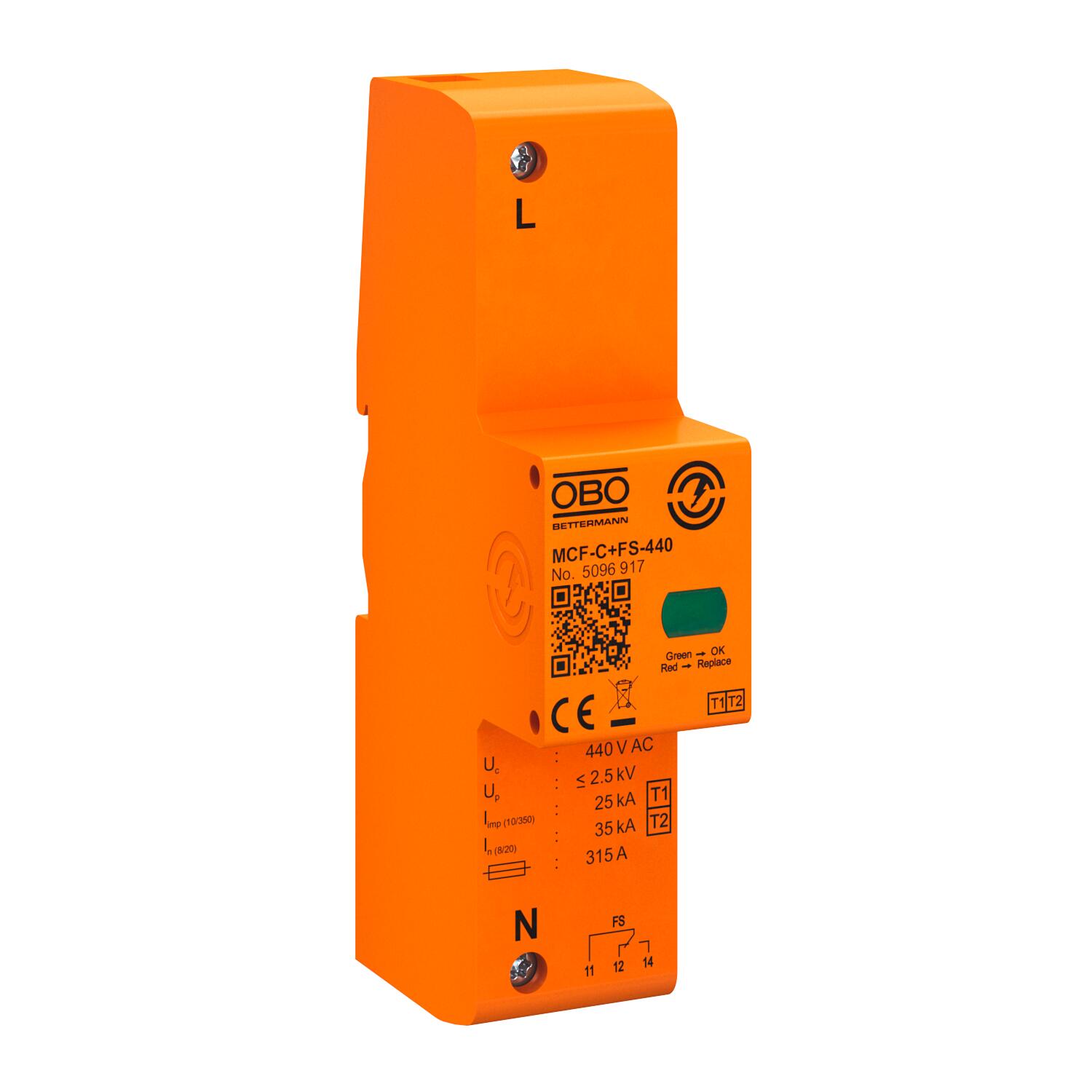

Lightning current arrester MCF-C

Br.art. 5096917 | EAN 4012197431808

Br.art. / Tip

Varijanta polova	1

Udarni napon (10/350 μs)	25 kA

Daljinska signalizacija

Največi trajni napon AC	440 V

Vrsta zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinovani odvodnik, odvodnik struje tipa 1

• Zaštitni nivo <1,3 kV omogućava zaštitu uređaja

• Za izjednačavanje potencijala u gromobranskoj zaštiti prema VDE 0185-305 (IEC 62305)

• Kapacitet odvođenja struje groma 50 kA (10/350) po polu i do 150 kA (10/350) ukupno

• Sa gašenjemm zakasnele struje 25 kA Ipeak, predosiguranje odvodnika do 500 A gL/gG

• Pogodan za primenu u oblastima predbrojača prema VDEW-smernici

• Zatvoreno iskrište-odvodnik za primenu u razvodnim ormanima

Primena: Industrijska postrojenja i zgrade sa spoljnom gromobranskom zaštitom najviše klase I do IV.
* Komplet = gornji i donji deo

Tehnički podaci

Tehnički podaci

Boja	narandžasto
Daljinska signalizacija	da
Dimenzija	440V
Integrisani predosigurač	ne
Ispitna klasa tip 1	da
Izduvno	ne
Maks. prenaponska zaštita mreže	315 A gL/gG
Maksimalni preventivni osigurač	315 A
Način montaže	Torban šina 35 mm
Največi trajni napon AC	440 V
Najviša vrednost trajnog napona (L-N)	440 V
Nominalna struja odvođenja (8/20 µs)	35 kA
Nominalna struja odvođenja (8/20 µs) [L-N]	35 kA
Nominalni napon AC (50 / 60 Hz)	400 V
Oblik mreže DC	ne
Oblik mreže IT	da
Oblik mreže TN	da
Oblik mreže TN-C	da
Oblik mreže TN-C-S	da
Oblik mreže TN-S	da
Oblik mreže TT	da

Oblik mreže, ostali	ne
Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže	50 kA eff
Pogodno za spoljnu primenu	ne
Prag zaštite [L-N]	≤2,5
Radna temperatura maks.	80 °C
Radna temperatura min.	-40 °C
Signalizacija na uređaju	vizuelno
Sklopna snaga AC	230 V; 0,5 A
Sklopna snaga DC	230 V; 0,1 A / 75 V; 0,5 A
SPD prema EN 61643-11	Tip 1+2
SPD prema IEC 61643-1	klasa I+II
Sposobnost gašenja struje kratkog spoja (eff) [N-PE]	50 kA
Temperaturna oblast primene maks.	80 °C
Temperaturna oblast primene min.	-40 °C
TOV-napon [L-N] - fail safe mode - 120 min	760 V
TOV-napon [L-N] - withstand mode - 5 s	580 V
Udarni napon (10/350 μs)	25 kA
Varijanta polova	1
Vlažnost vazduha maks.	95 %
Vlažnost vazduha min.	5 %
Vrsta zaštite	IP20

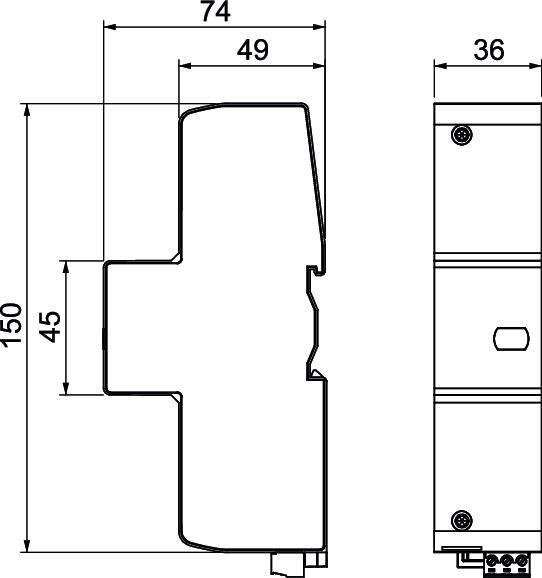

Dimenzije

Dužina	150 mm
Širina	36 mm

Visina	74,5 mm

Priključne mogućnosti

FM-kontakti	Izmenjivač
Prečnik fleksibilnog provodnika (tankožilni) maks.	25 mm²
Prečnik fleksibilnog provodnika (tankožilni) maks.	3 AWG
Prečnik fleksibilnog provodnika (tankožilni) min.	10 AWG
Prečnik fleksibilnog provodnika (tankožilni) min.	6 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks.	35 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks.	2 AWG

Prečnik krutog provodnika (jedno-/višežilni) min.	6 mm²
Prečnik krutog provodnika (jedno-/višežilni) min.	10 AWG
Prečnik priključka FM-kleme maks.	1,5 mm²
Prečnik priključka FM-kleme maks.	16 AWG
Prečnik priključka FM-kleme min.	0,5 mm²
Prečnik priključka FM-kleme min.	21 AWG
