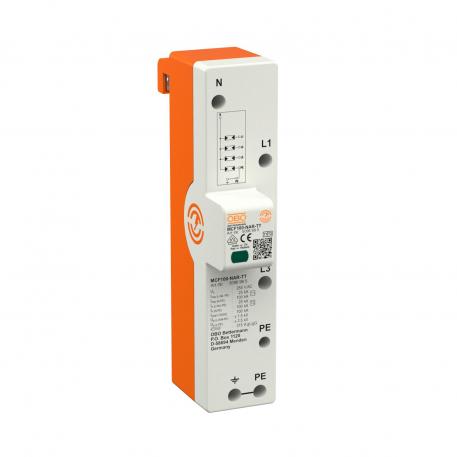

LightningController - MCF100-NAR-TT 3+N/PE | 25 | ne | 255 | IP20

LightningController - MCF100-NAR-TT

Br.art. 5096985 | EAN 4012196608744

Br.art. / Tip

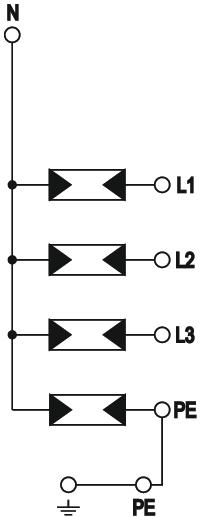

Varijanta polova	3+N/PE

Udarni napon (10/350 μs)	25 kA

Daljinska signalizacija

Največi trajni napon AC	255

Vrsta zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinovani odvodnik tip 1+2 za montažu na 40-mm sabirne šine, za TN-S i TT sisteme

• Nivo zaštite ≤1,5 kV za zaštitu krajnjih uređaja
• Gromobransko izjednačavanje potencijala VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja prenapona do 100 kA (10/350) 3+NPE
• Ispunjava zahteve iz VDE 0100-534 (IEC 60364-5-53)
• Gašenje sekundarne struje do 50 kA i maks. predosigurač do 315 A gL/gG
• Iskrište za primenu u oblasti predbrojača prema VDE-AR-N 4100

Primena: zgrade sa gromobranskom zaštitom ili napajanjem preko nadzemnog voda.

Tehnički podaci

Tehnički podaci

Daljinska signalizacija	ne
Dimenzija	255V
Dozvole	VDE
Kontaktno vreme	<100 ns
Maksimalna udarna struja odvođenja (8/20 μs)	50 kA
Maksimalna udarna struja odvođenja (8/20 μs) [L-N]	50 kA
Maksimalna udarna struja odvođenja (8/20 μs) [N-PE]	100 kA
Maksimalni preventivni osigurač	315 A
Materijal kućišta	PA UL 94 V-0
Način montaže	Sabirna šina 40 mm
Največi trajni napon AC	255
Najviša vrednost trajnog napona (L-N)	255 V
Najviša vrednost trajnog napona (N-PE)	255 V
Nominalna struja odvođenja (8/20 µs)	25 kA
Nominalna struja odvođenja (8/20 µs) [L-N]	25 kA
Nominalna struja odvođenja (8/20 µs) [N-PE]	100 kA
Nominalni napon AC (50 / 60 Hz)	230 V
Oblik mreže	TN-S, TT
Oblik mreže TN	da
Oblik mreže TN-C-S	da
Oblik mreže TN-S	da
Oblik mreže TT	da

Obrtni momenat	3,5 Nm
Prečnik fleksibilnog provodnika (tankožilni) maks.	2 AWG
Prečnik fleksibilnog provodnika (tankožilni) maks.	35 mm²
Prečnik fleksibilnog provodnika (tankožilni) min.	7 AWG
Prečnik fleksibilnog provodnika (tankožilni) min.	10 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks.	35 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks.	2 AWG
Prečnik krutog provodnika (jedno-/višežilni) min.	7 AWG
Radna temperatura maks.	80 °C
Radna temperatura min.	-40 °C
Signalizacija na uređaju	vizuelno
SPD prema EN 61643-11	Tip 1+2
SPD prema IEC 61643-1	klasa I+II
Sposobnost gašenja struje kratkog spoja (eff) [N-PE]	0,1 kA
TOV-napon [N-PE] - withstand mode - 200 ms	1200 V
Udarni napon (10/350 μs)	25 kA
Udarni napon (10/350) [ukupno]	100 kA
Varijanta	3+NPE
Varijanta polova	3+N/PE
Vrsta provodnika za uređaje za zaštitu od prenapona	Provodnik energije AC
Vrsta zaštite	IP20

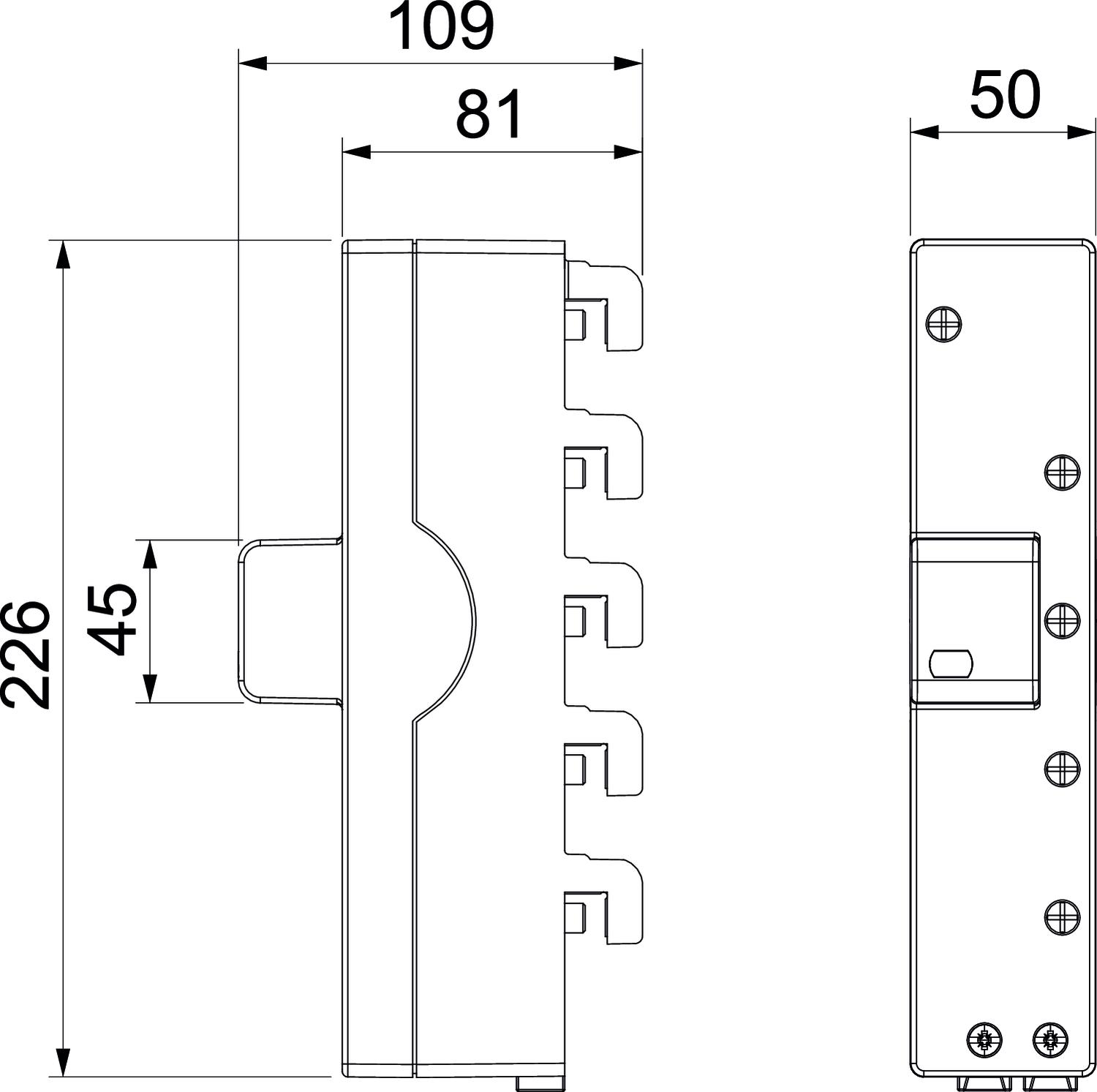

Dimenzije

Dužina	226 mm
Širina	50 mm

Visina	109 mm

Priključne mogućnosti

Maks. prenaponska zaštita mreže	315 A
Odvodna struja (8/20 µs) [ukupna]	100 kA
Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže	50 kA eff
Prag zaštite [L-N]	≤1,5

Prečnik krutog provodnika (jedno-/višežilni) min.	10 mm²
TOV-napon [L-N] - fail safe mode - 120 min	442 V
TOV-napon [L-N] - withstand mode - 5 s	440 V
Zajednički prag zaštite [L-PE]	2,5 kV
