Lučna obujmica 2056, F-stopa, 1-struka, plastično pritisno korito, A2 8 | 12 | 3

Lučna obujmica 2056, F-stopa, 1-struka, plastično pritisno korito, A2

Br.art. 1188261 | EAN 4012197416263

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat	3 Nm

Opis proizvoda

Opis proizvoda

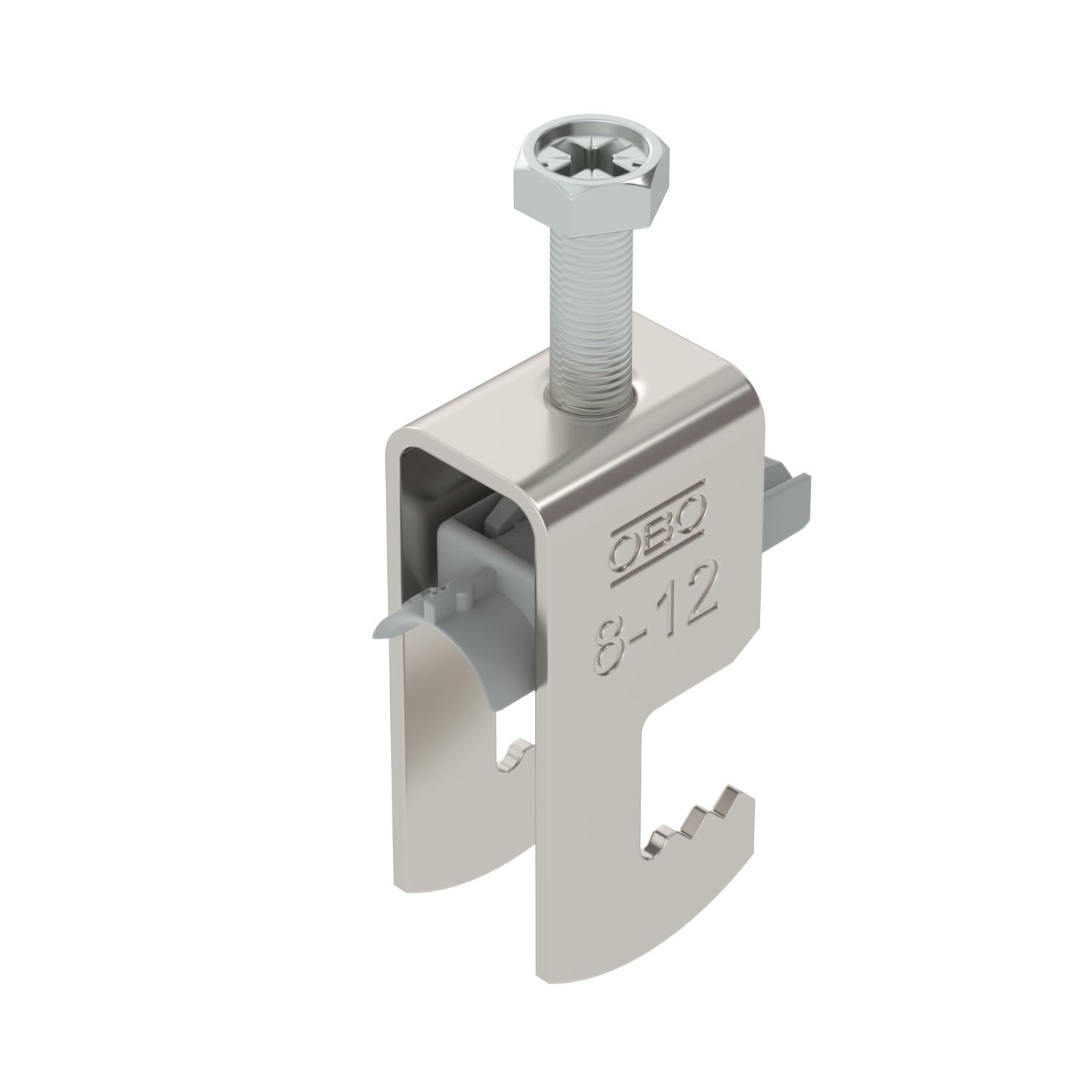

Lučna obujmica sa F-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabla na ravan profil. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
CO2 otisak (GWP) od kolevke do kapije	0,2523 kg CO2e / 1 Komad
Debljina lima	1,5 mm

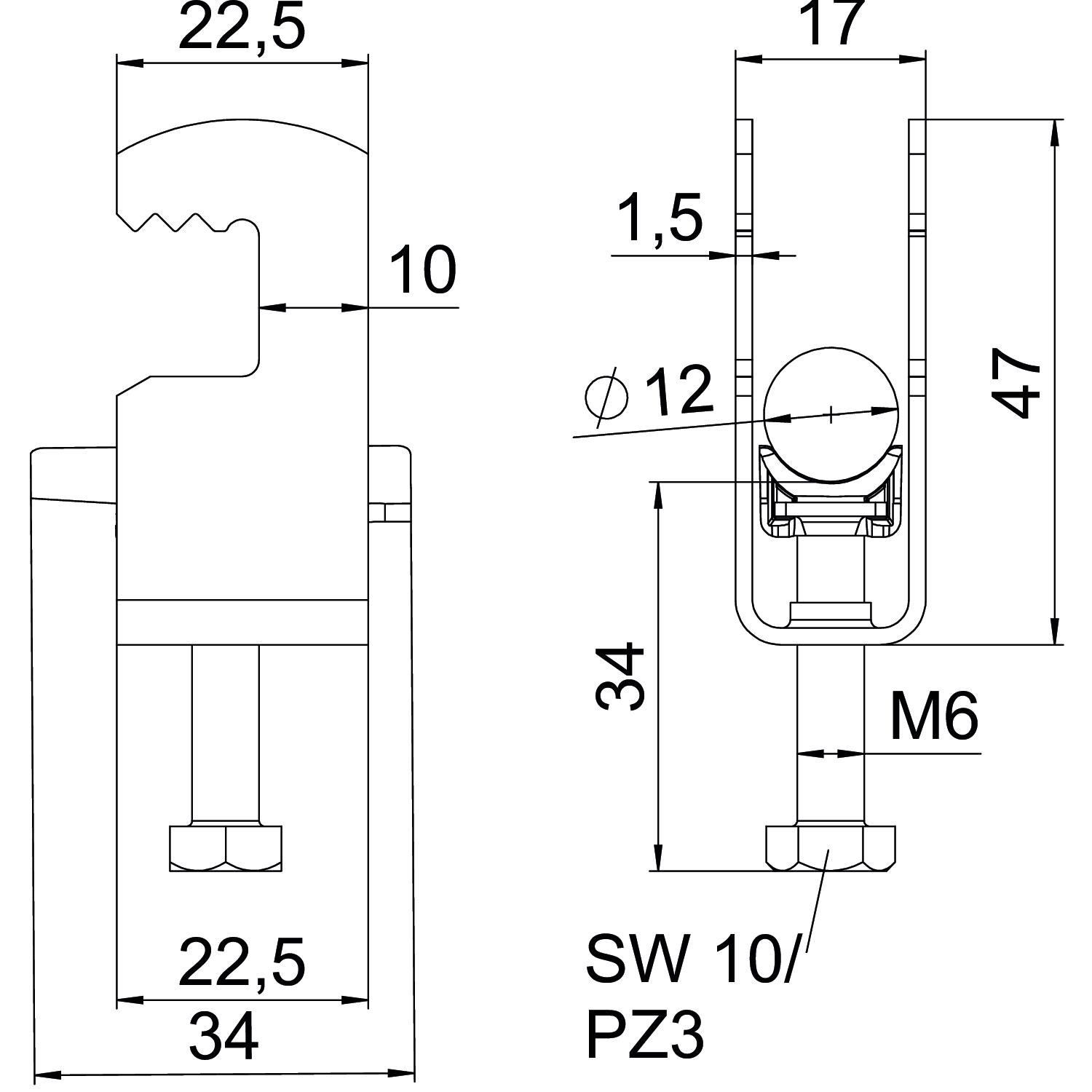

Dimenzija	8-12mm
Dimenzija A	22,5 mm
Dimenzija B	17 mm
Dimenzija C	34 mm
Dimenzija G (mm)	M6
Dimenzija H	47 mm
Dimenzija L	35 mm
Dimenzija t	1,5 mm
Dodatak materijal	nerajući čelik
Dodatak površina	netretirano
Dužina	22,5 mm

Dužina spoljne dimenzije	34 mm
Maks. Zatezni momenat	3 Nm
Materijal	plemeniti čelik, nerđajući 1.4301
Način montaže	ravan profil
Navoj	M6
Površina	svetlo, naknadno obrađeno
Sa plastičnim koritom	da
Širina	17 mm
Širina proreza	10 mm
Visina	47 mm
za prečnik cevi maks.	12 mm
za prečnik cevi min.	8 mm
Zatezna oblast D maks.	12 mm
Zatezna oblast D min.	8 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-F1-K-12 A2	8 mm	12 mm	3 Nm	1188261	Komad	100 Komad
BS-F1-K-16 A2	12 mm	16 mm	3 Nm	1188264	Komad	100 Komad
BS-F1-K-22 A2	16 mm	22 mm	3 Nm	1188267	Komad	100 Komad
BS-F1-K-28 A2	22 mm	28 mm	3 Nm	1188270	Komad	100 Komad
BS-F1-K-34 A2	28 mm	34 mm	3 Nm	1188273	Komad	100 Komad
BS-F1-K-40 A2	34 mm	40 mm	3 Nm	1188276	Komad	100 Komad
