Lučna obujmica 2056, F-stopa, 1-struka, plastično pritisno korito, ALU 28 | 34 | 3

Lučna obujmica 2056, F-stopa, 1-struka, plastično pritisno korito, ALU

Br.art. 1188243 | EAN 4012197416560

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

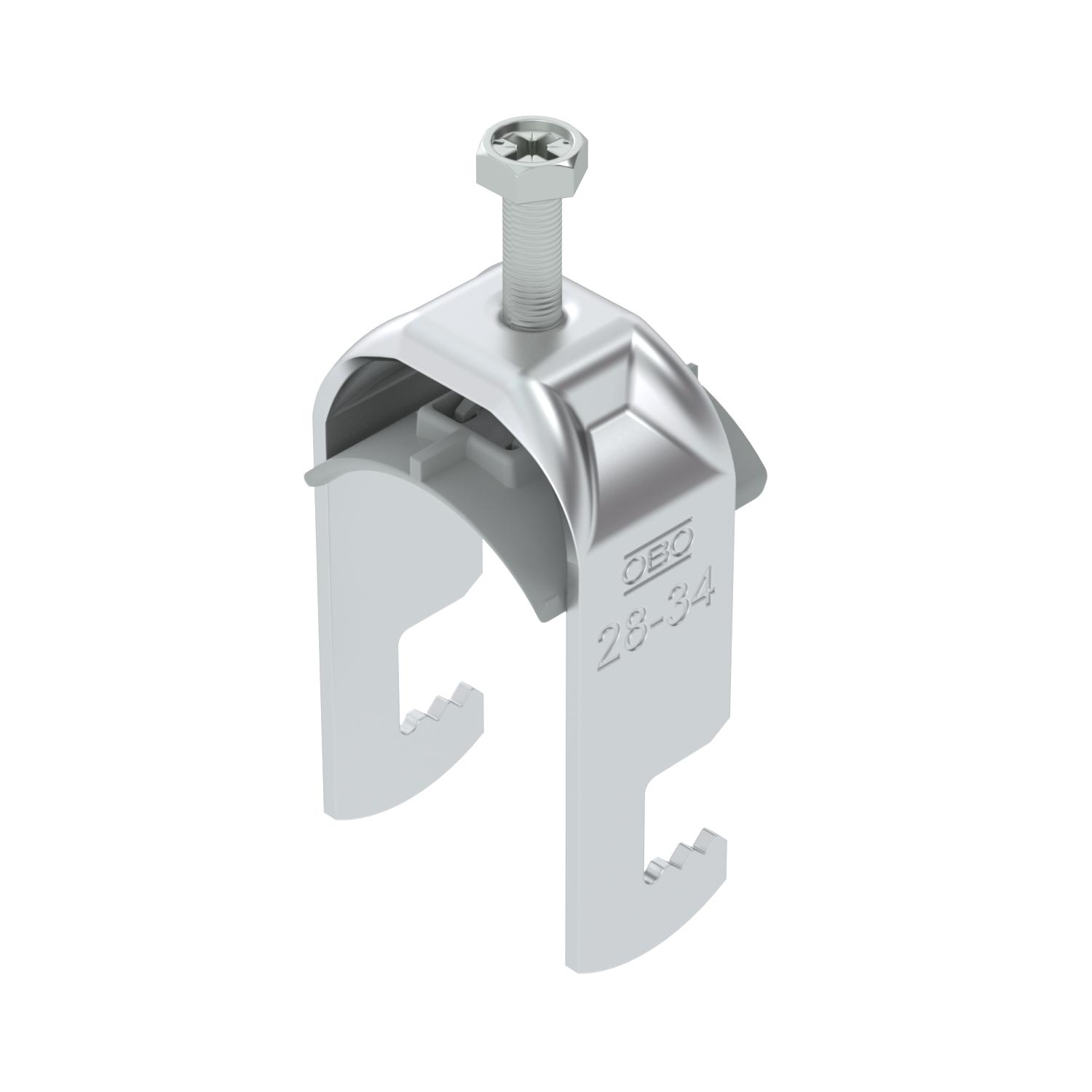

Lučna obujmica sa F-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabla na ravan profil. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
CO2 otisak (GWP) od kolevke do kapije	0,3181 kg CO2e / 1 Komad
Debljina lima	2 mm

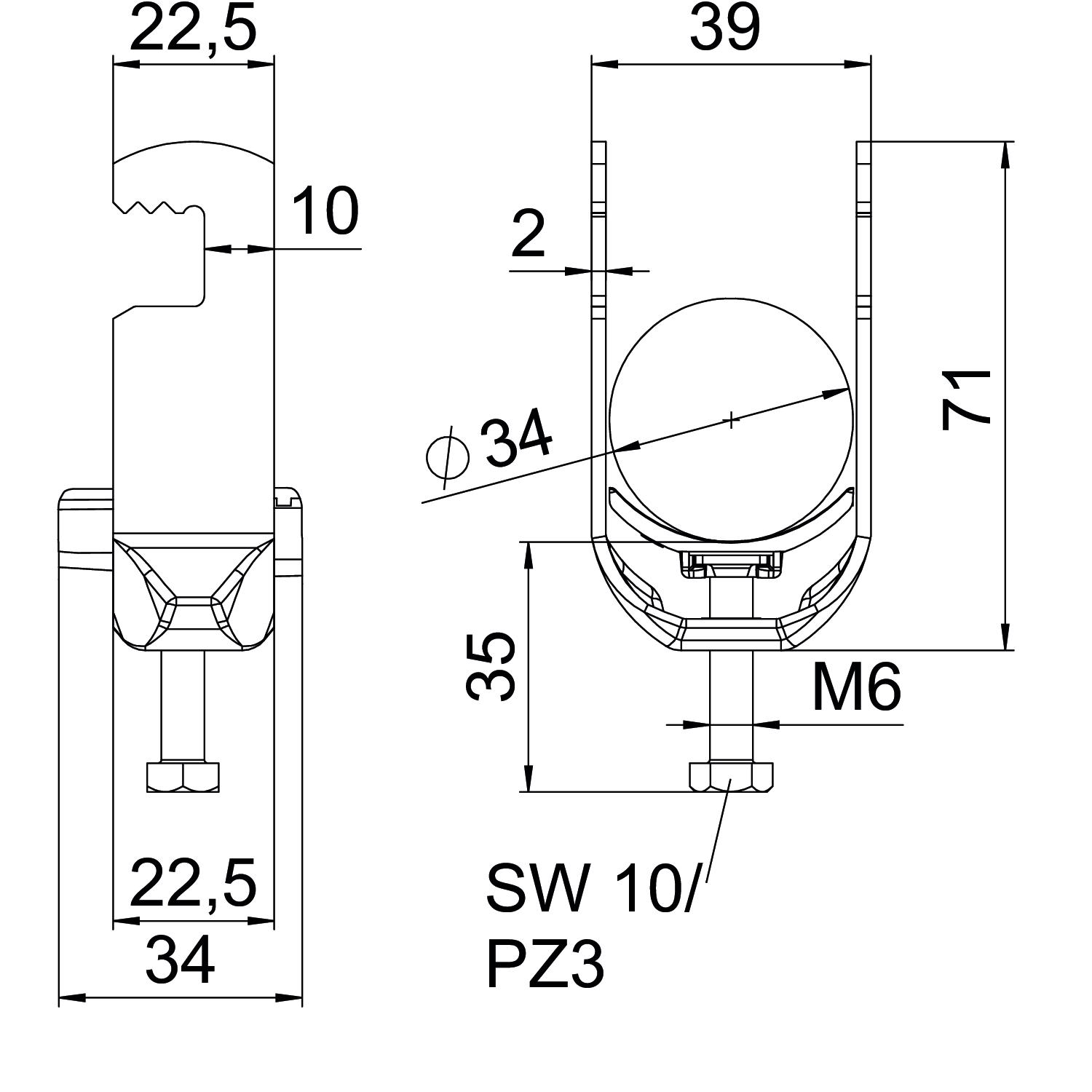

Dimenzija	28-34mm
Dimenzija A	22,5 mm
Dimenzija B	39 mm
Dimenzija C	34 mm
Dimenzija G (mm)	M6
Dimenzija H	71 mm
Dimenzija L	35 mm
Dimenzija t	2 mm
Dodatak materijal	Aluminijum
Dodatak površina	netretirano

Dužina	22,5 mm
Dužina spoljne dimenzije	34 mm
Maks. Zatezni momenat	3 Nm
Materijal	Aluminijum
Način montaže	ravan profil
Navoj	M6
Sa plastičnim koritom	da
Širina	39 mm
Širina proreza	10 mm
Visina	71 mm
za prečnik cevi maks.	34 mm
za prečnik cevi min.	28 mm
Zatezna oblast D maks.	34 mm
Zatezna oblast D min.	28 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-F1-K-12 ALU	8 mm	12 mm	3 Nm	1188231	Komad	100 Komad
BS-F1-K-16 ALU	12 mm	16 mm	3 Nm	1188234	Komad	100 Komad
BS-F1-K-22 ALU	16 mm	22 mm	3 Nm	1188237	Komad	100 Komad
BS-F1-K-28 ALU	22 mm	28 mm	3 Nm	1188240	Komad	100 Komad
BS-F1-K-34 ALU	28 mm	34 mm	3 Nm	1188243	Komad	100 Komad
BS-F1-K-40 ALU	34 mm	40 mm	3 Nm	1188246	Komad	100 Komad
BS-F1-K-46 ALU	40 mm	46 mm	5 Nm	1188249	Komad	100 Komad
BS-F1-K-52 ALU	46 mm	52 mm	5 Nm	1188252	Komad	100 Komad
