Lučna obujmica 2056, H-stopa, 1-struka, metalno pritisno korito, A4 52 | 58 | 5

Lučna obujmica 2056, H-stopa, 1-struka, metalno pritisno korito, A4

Br.art. 1188545 | EAN 4012197416140

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

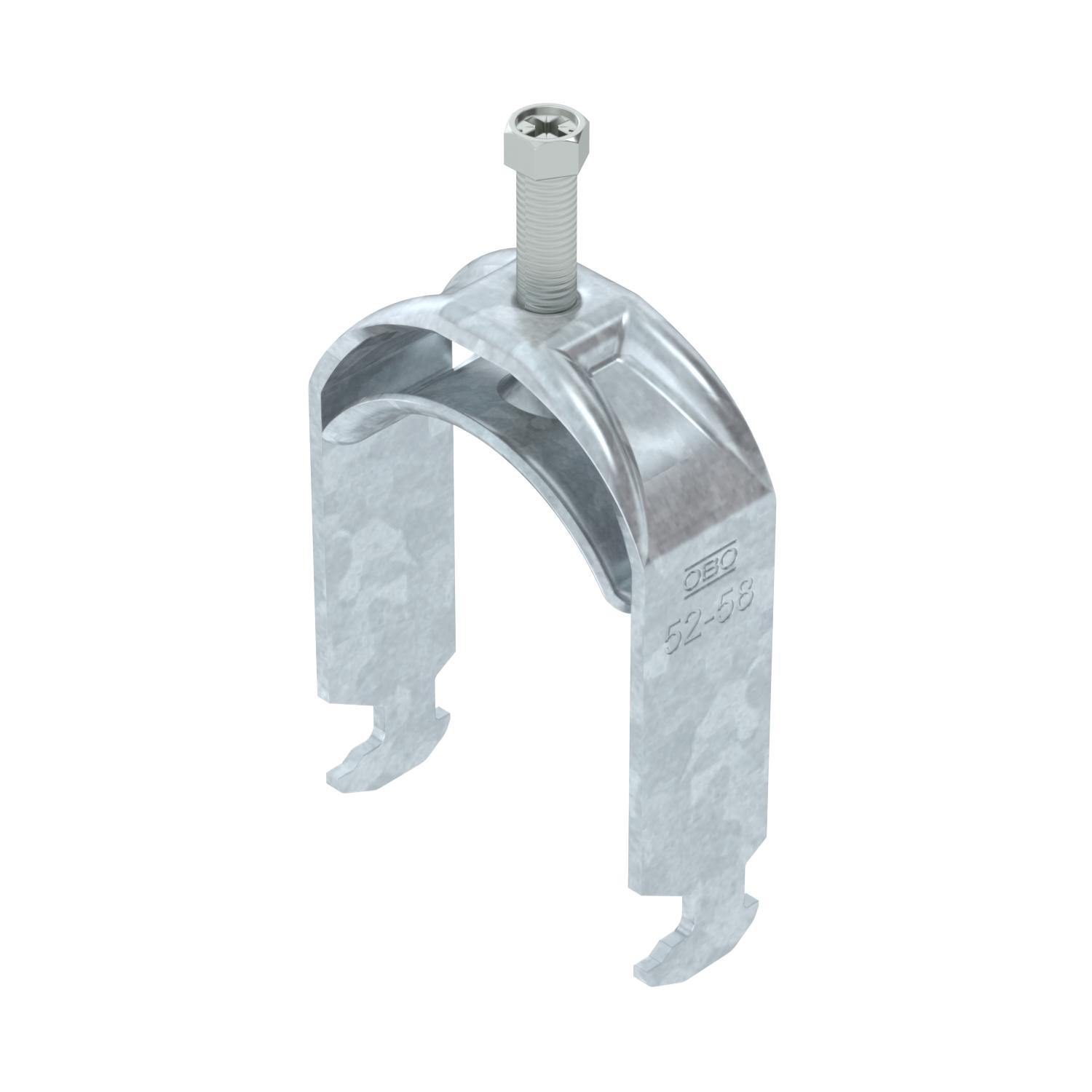

Lučna obujmica sa čekićastom stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabla na C-profilnu šinu. Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
CO2 otisak (GWP) od kolevke do kapije	0,7482 kg CO2e / 1 Komad
Debljina lima	2,5 mm

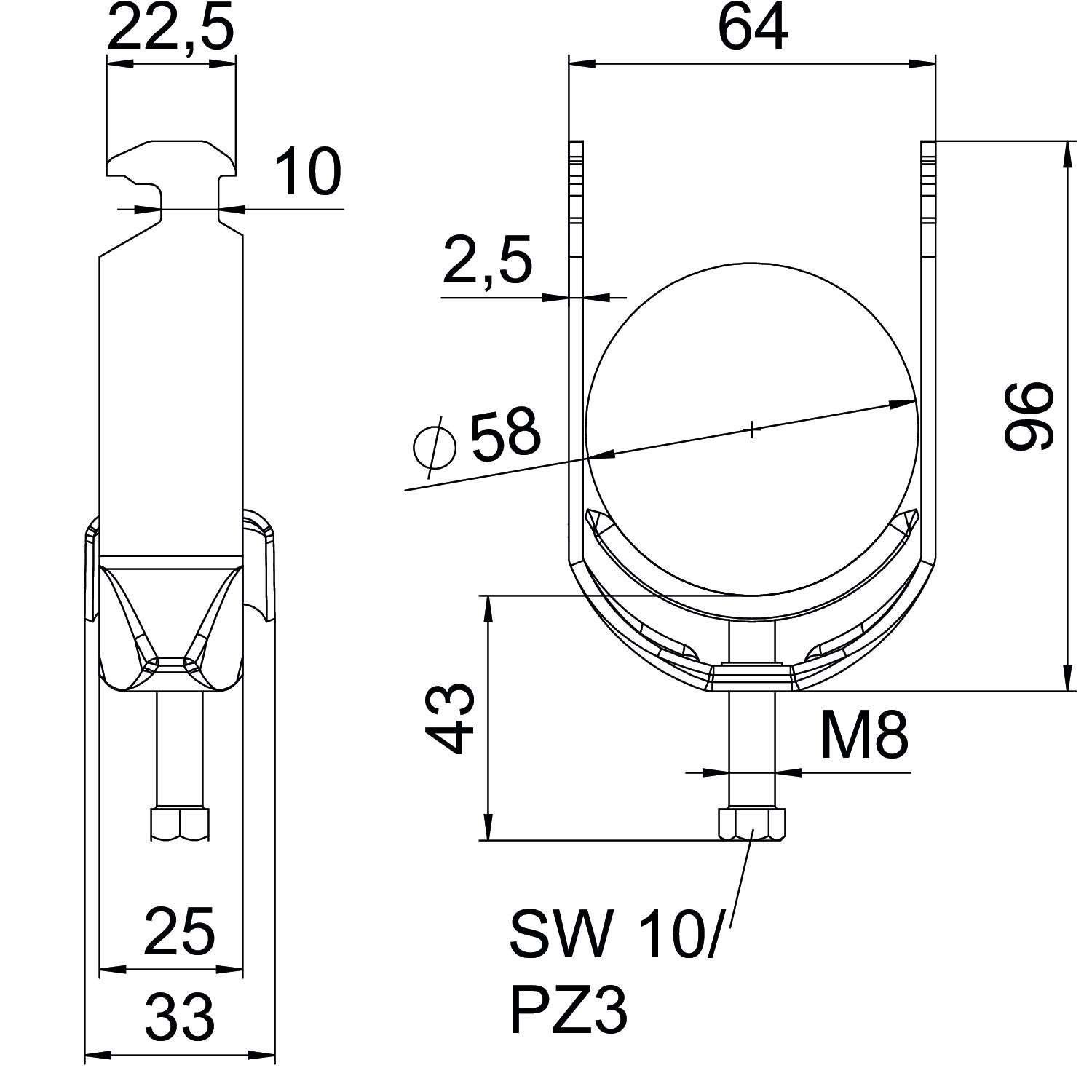

Dimenzija	52-58mm
Dimenzija A	25 mm
Dimenzija B	64 mm
Dimenzija C	33 mm
Dimenzija G (mm)	M8
Dimenzija H	96 mm
Dimenzija L	43 mm
Dimenzija t	2,5 mm
Dodatak materijal	nerajući čelik
Dodatak površina	netretirano
Dužina	25 mm
Dužina spoljne dimenzije	33 mm

Maks. Zatezni momenat	5 Nm
Materijal	plemeniti čelik, nerđajući 1.4571
Način montaže	Profilna šina
Navoj	M8
Održavanje funkcionalnosti	da
Površina	svetlo, naknadno obrađeno
Sa metalnim koritom	da
Širina	64 mm
Širina proreza	10 mm
Visina	96 mm
za prečnik cevi maks.	58 mm
za prečnik cevi min.	52 mm
za šine širine proreza (sa intervalom) maks.	17 mm
za šine širine proreza (sa intervalom) min.	16 mm
Zatezna oblast D maks.	58 mm
Zatezna oblast D min.	52 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-H1-M-12 A4	8 mm	12 mm	3 Nm	1188521	Komad	100 Komad
BS-H1-M-16 A4	12 mm	16 mm	3 Nm	1188523	Komad	100 Komad
BS-H1-M-22 A4	16 mm	22 mm	3 Nm	1188527	Komad	100 Komad
BS-H1-M-28 A4	22 mm	28 mm	3 Nm	1188530	Komad	100 Komad
BS-H1-M-34 A4	28 mm	34 mm	3 Nm	1188533	Komad	100 Komad
BS-H1-M-40 A4	34 mm	40 mm	3 Nm	1188536	Komad	100 Komad
BS-H1-M-46 A4	40 mm	46 mm	5 Nm	1188539	Komad	100 Komad
BS-H1-M-52 A4	46 mm	52 mm	5 Nm	1188541	Komad	100 Komad
BS-H1-M-58 A4	52 mm	58 mm	5 Nm	1188545	Komad	100 Komad
BS-H1-M-64 A4	58 mm	64 mm	5 Nm	1188548	Komad	100 Komad
BS-H1-M-70 A4	64 mm	70 mm	5 Nm	1188551	Komad	50 Komad
BS-H1-M-76 A4	70 mm	76 mm	5 Nm	1188554	Komad	25 Komad
