Lučna obujmica 2056, U-stopa, 1-struka, metalno pritisno korito, A2 8 | 12 | 3

Lučna obujmica 2056, U-stopa, 1-struka, metalno pritisno korito, A2

Br.art. 1188401 | EAN 4012197417284

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

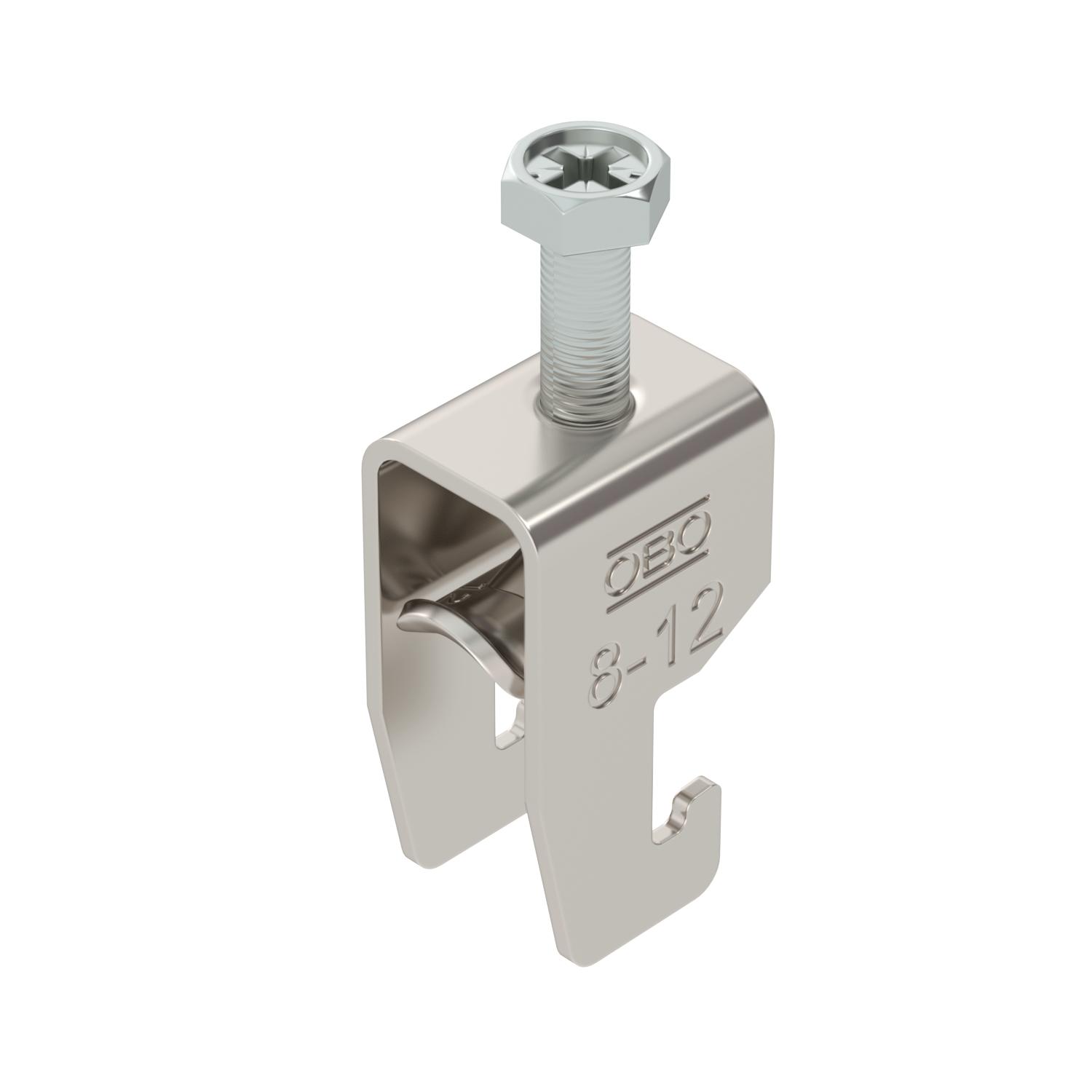

Lučna obujmica sa U-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabla na C-profilnu šinu. Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
CO2 otisak (GWP) od kolevke do kapije	0,2153 kg CO2e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	8-12mm

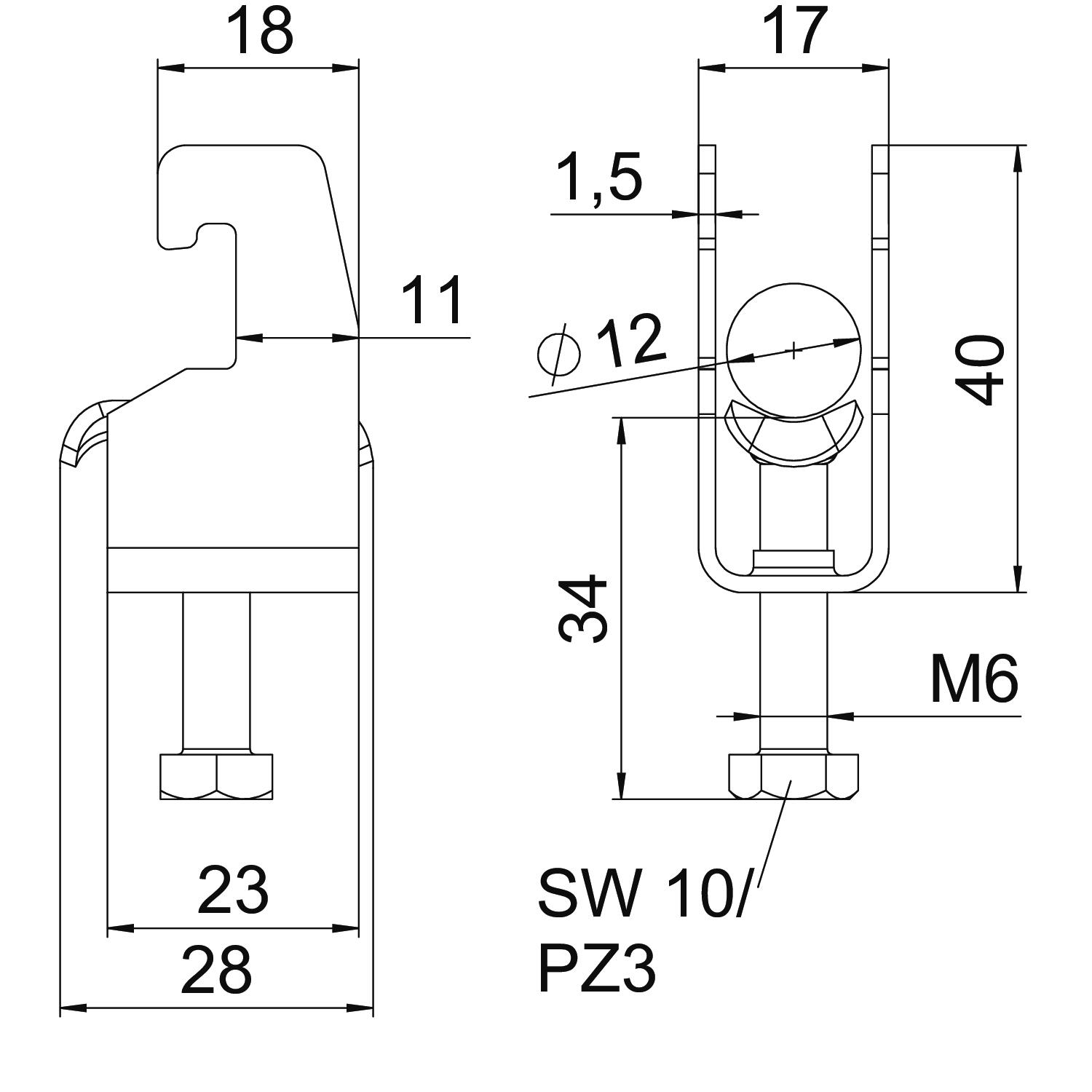

Dimenzija A	22,5 mm
Dimenzija B	17 mm
Dimenzija C	28 mm
Dimenzija G (mm)	M6
Dimenzija H	40 mm
Dimenzija L	34 mm
Dimenzija t	1,5 mm
Dodatak materijal	nerajući čelik
Dodatak površina	netretirano
Dužina	22,5 mm
Dužina spoljne dimenzije	28 mm

Maks. Zatezni momenat	3 Nm
Materijal	plemeniti čelik, nerđajući 1.4301
Način montaže	Profilna šina
Navoj	M6
Površina	svetlo, naknadno obrađeno
Sa metalnim koritom	da
Širina	17 mm
Širina proreza	10 mm
Visina	40 mm
za prečnik cevi maks.	12 mm
za prečnik cevi min.	8 mm
za šine širine proreza (sa intervalom) maks.	22 mm
za šine širine proreza (sa intervalom) min.	18 mm
Zatezna oblast D maks.	12 mm
Zatezna oblast D min.	8 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-U1-M-12 A2	8 mm	12 mm	3 Nm	1188401	Komad	100 Komad
BS-U1-M-16 A2	12 mm	16 mm	3 Nm	1188404	Komad	100 Komad
BS-U1-M-22 A2	16 mm	22 mm	3 Nm	1188407	Komad	100 Komad
BS-U1-M-28 A2	22 mm	28 mm	3 Nm	1188410	Komad	100 Komad
BS-U1-M-34 A2	28 mm	34 mm	3 Nm	1188413	Komad	100 Komad
BS-U1-M-40 A2	34 mm	40 mm	3 Nm	1188416	Komad	100 Komad
BS-U1-M-46 A2	40 mm	46 mm	5 Nm	1188419	Komad	100 Komad
BS-U1-M-52 A2	46 mm	52 mm	5 Nm	1188422	Komad	100 Komad
BS-U1-M-58 A2	52 mm	58 mm	5 Nm	1188425	Komad	100 Komad
BS-U1-M-64 A2	58 mm	64 mm	5 Nm	1188428	Komad	100 Komad
BS-U1-M-70 A2	64 mm	70 mm	5 Nm	1188431	Komad	50 Komad
BS-U1-M-76 A2	70 mm	76 mm	5 Nm	1188434	Komad	25 Komad
