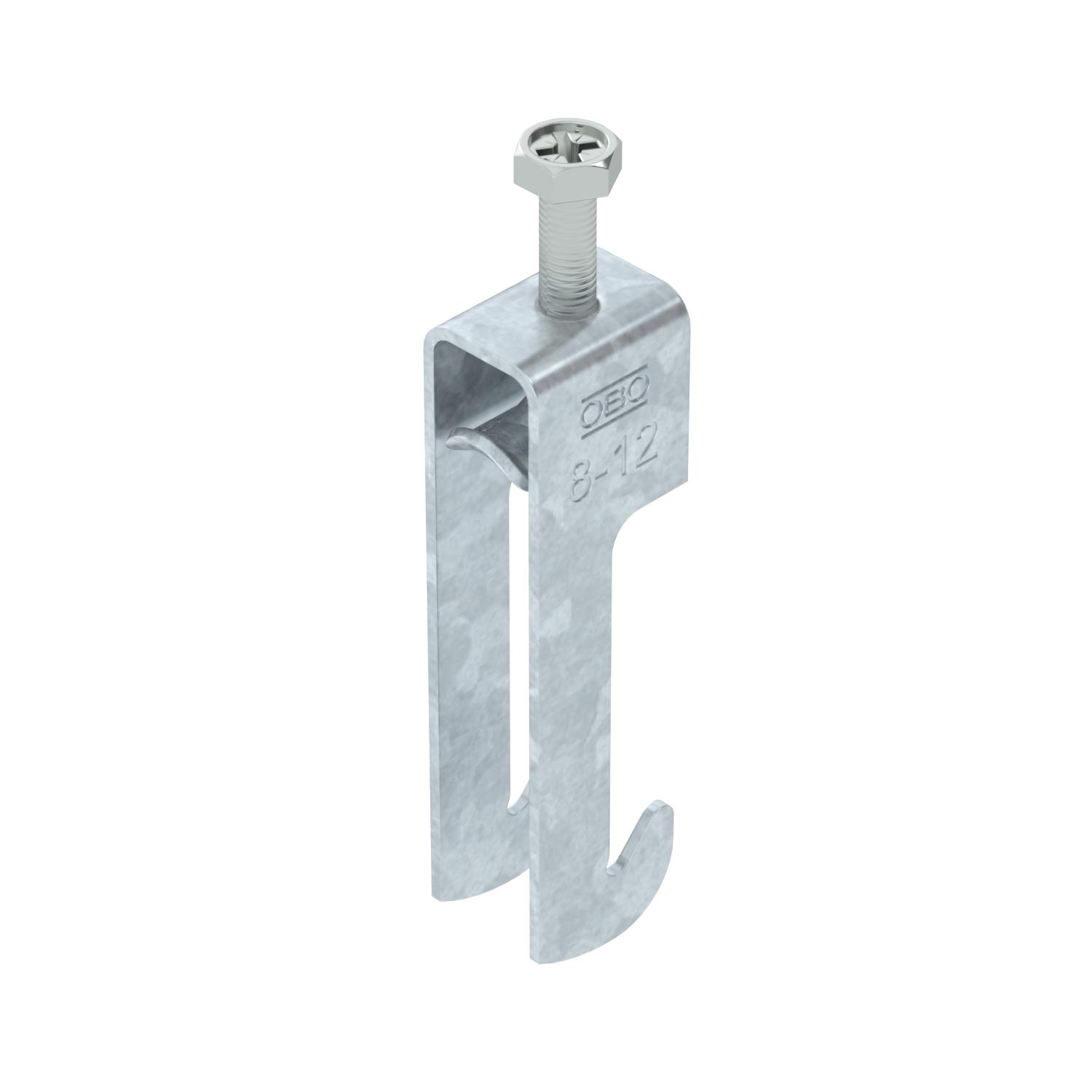

Lučna obujmica 2056, W-stopa, 1-struka, metalno pritisno korito, FT 8 | 12 | 3

Lučna obujmica 2056, W-stopa, 1-struka, metalno pritisno korito, FT

Br.art. 1188301 | EAN 4012197416683

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

Lučna obujmica sa W-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabla na na ugaonim gvozdenim pprofilima < 40 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
CO2 otisak (GWP) od kolevke do kapije	0,1255 kg CO2e / 1 Komad
Debljina lima	1,5 mm

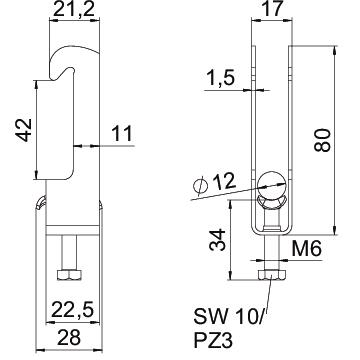

Dimenzija	8-12mm
Dimenzija A	22,5 mm
Dimenzija B	17 mm
Dimenzija C	28 mm
Dimenzija G (mm)	M6
Dimenzija H	80 mm
Dimenzija L	34 mm
Dimenzija t	1,5 mm
Dodatak materijal	Čelik
Dodatak površina	toplo pocinkovano
Dužina	22,5 mm

Dužina spoljne dimenzije	28 mm
Maks. Zatezni momenat	3 Nm
Materijal	Čelik
Način montaže	Ugaoni profil
Navoj	M6
Površina	vruće pocinkano utapanjem
Sa metalnim koritom	da
Širina	17 mm
Širina proreza	10 mm
Visina	80 mm
za prečnik cevi maks.	12 mm
za prečnik cevi min.	8 mm
Zatezna oblast D maks.	12 mm
Zatezna oblast D min.	8 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-W1-M-12 FT	8 mm	12 mm	3 Nm	1188301	Komad	100 Komad
BS-W1-M-16 FT	12 mm	16 mm	3 Nm	1188304	Komad	100 Komad
BS-W1-M-22 FT	16 mm	22 mm	3 Nm	1188307	Komad	100 Komad
BS-W1-M-28 FT	22 mm	28 mm	3 Nm	1188310	Komad	100 Komad
BS-W1-M-34 FT	28 mm	34 mm	3 Nm	1188313	Komad	100 Komad
BS-W1-M-40 FT	34 mm	40 mm	3 Nm	1188316	Komad	100 Komad
BS-W1-M-46 FT	40 mm	46 mm	5 Nm	1188319	Komad	100 Komad
BS-W1-M-52 FT	46 mm	52 mm	5 Nm	1188322	Komad	100 Komad
BS-W1-M-58 FT	52 mm	58 mm	5 Nm	1188325	Komad	50 Komad
BS-W1-M-64 FT	58 mm	64 mm	5 Nm	1188328	Komad	50 Komad
BS-W1-M-70 FT	64 mm	70 mm	5 Nm	1188331	Komad	50 Komad
