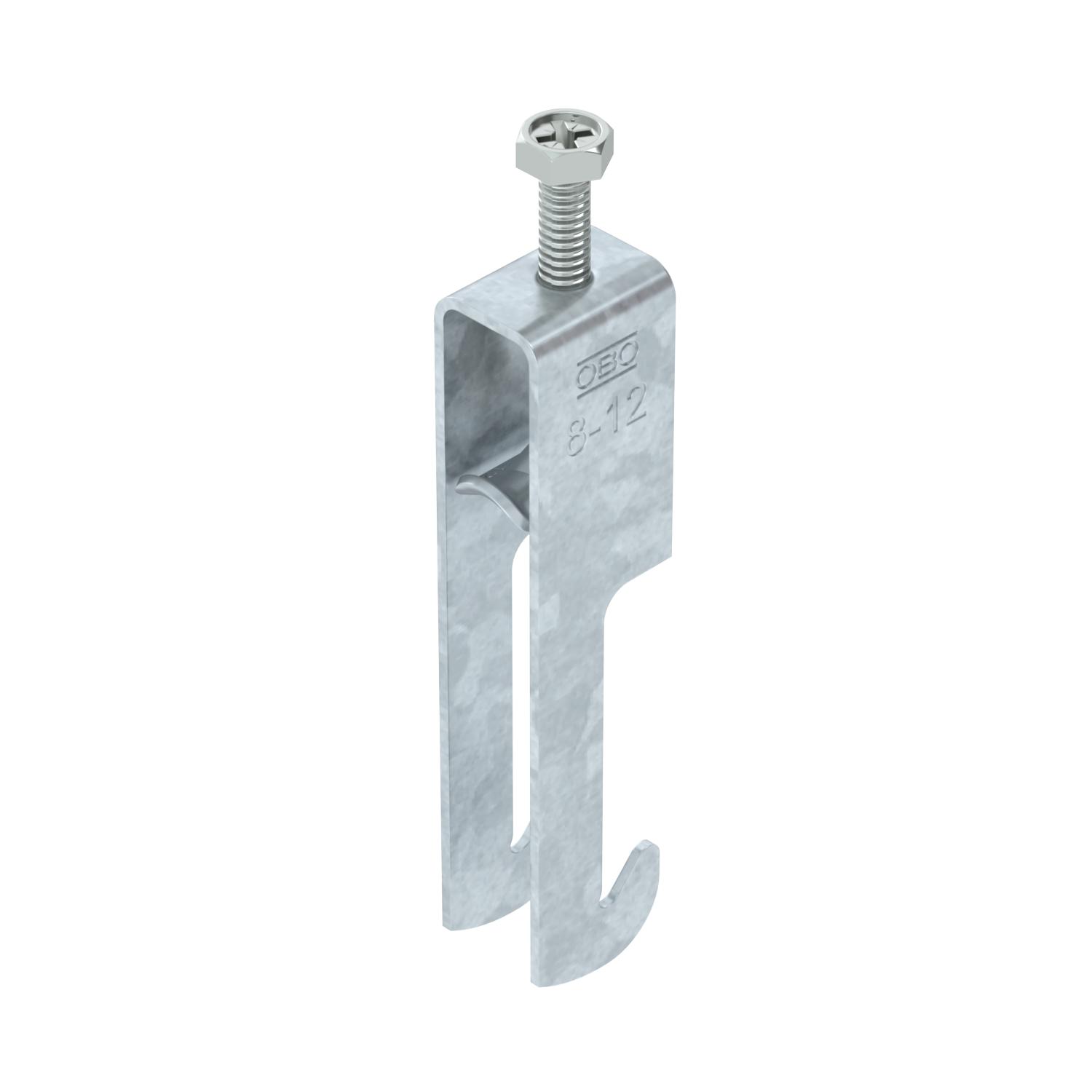

Lučna obujmica 2056, W-stopa, 2-struka, metalno pritisno korito, FT 8 | 12 | 3

Lučna obujmica 2056, W-stopa, 2-struka, metalno pritisno korito, FT

Br.art. 1188341 | EAN 4012197417017

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

Lučna obujmica sa W-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabla na na ugaonim gvozdenim pprofilima < 40 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	2
CO2 otisak (GWP) od kolevke do kapije	0,1887 kg CO2e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	8-12mm

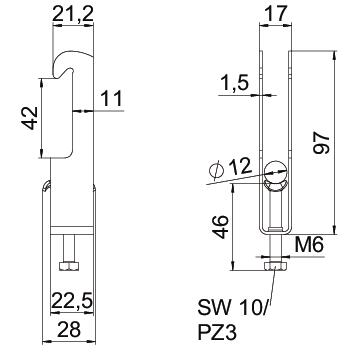

Dimenzija A	22,5 mm
Dimenzija B	17 mm
Dimenzija C	28 mm
Dimenzija G (mm)	M6
Dimenzija H	97 mm
Dimenzija L	46 mm
Dimenzija t	1,5 mm
Dodatak materijal	Čelik
Dodatak površina	toplo pocinkovano
Dužina	22,5 mm

Dužina spoljne dimenzije	28 mm
Maks. Zatezni momenat	3 Nm
Materijal	Čelik
Način montaže	Ugaoni profil
Navoj	M6
Površina	vruće pocinkano utapanjem
Sa metalnim koritom	da
Širina	17 mm
Širina proreza	10 mm
Visina	97 mm
za prečnik cevi maks.	12 mm
za prečnik cevi min.	8 mm
Zatezna oblast D maks.	12 mm
Zatezna oblast D min.	8 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-W2-M-12 FT	8 mm	12 mm	3 Nm	1188341	Komad	50 Komad
BS-W2-M-16 FT	12 mm	16 mm	3 Nm	1188344	Komad	50 Komad
BS-W2-M-22 FT	16 mm	22 mm	3 Nm	1188347	Komad	50 Komad
BS-W2-M-28 FT	22 mm	28 mm	3 Nm	1188350	Komad	50 Komad
BS-W2-M-34 FT	28 mm	34 mm	3 Nm	1188353	Komad	50 Komad
BS-W2-M-40 FT	34 mm	40 mm	3 Nm	1188356	Komad	25 Komad
BS-W2-M-46 FT	40 mm	46 mm	5 Nm	1188359	Komad	25 Komad
BS-W2-M-52 FT	46 mm	52 mm	5 Nm	1188362	Komad	25 Komad
BS-W2-M-58 FT	52 mm	58 mm	5 Nm	1188365	Komad	25 Komad
