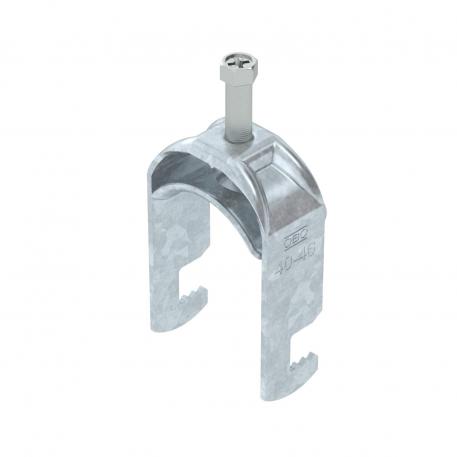

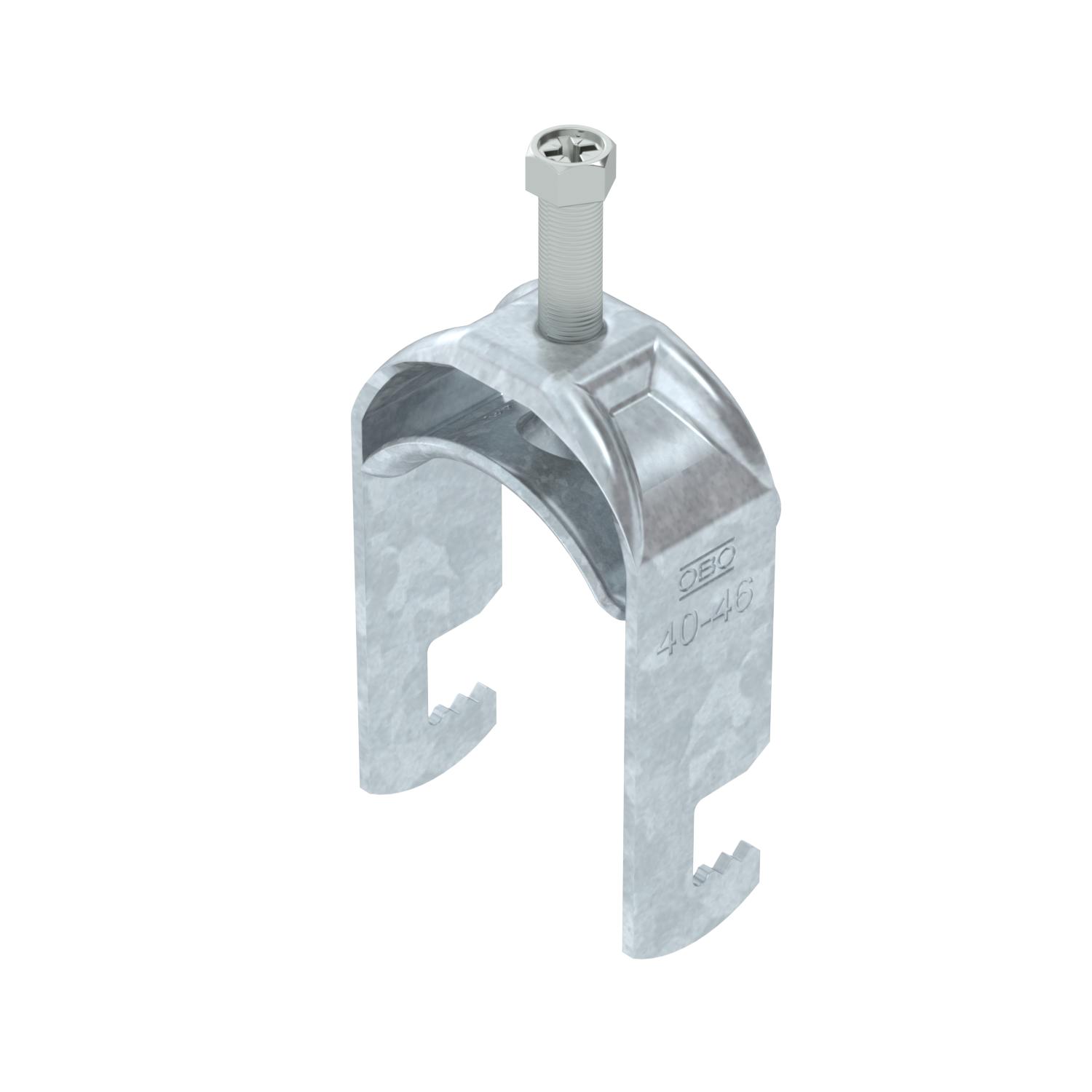

Lučna obujmica, F-stopa, 1-struka, metalno pritisno korito, FT 40 | 46 | 5

Lučna obujmica, F-stopa, 1-struka, metalno pritisno korito, FT

Br.art. 1187438 | EAN 4012196853489

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

Lučna obujmica sa F-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabla na ravan gvozdeni profil Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
CO2 otisak (GWP) od kolevke do kapije	0,2454 kg CO2e / 1 Komad
Debljina lima	2 mm

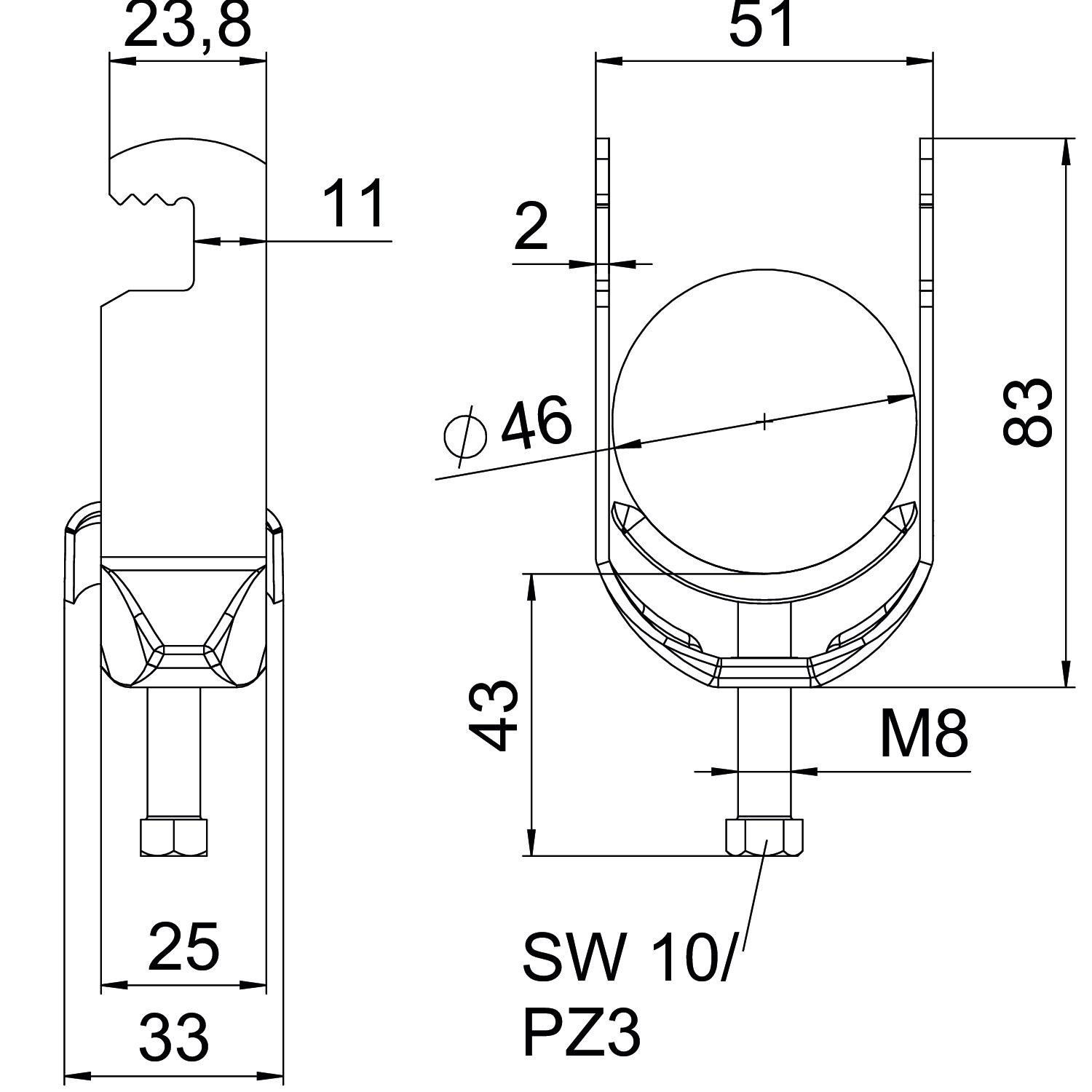

Dimenzija	40-46mm
Dimenzija A	25 mm
Dimenzija B	51 mm
Dimenzija C	33 mm
Dimenzija G (mm)	M8
Dimenzija H	83 mm
Dimenzija L	43 mm
Dimenzija t	2 mm
Dodatak materijal	Čelik
Dodatak površina	toplo pocinkovano
Dužina	25 mm
Dužina spoljne dimenzije	33 mm

Maks. Zatezni momenat	5 Nm
Materijal	Čelik
Materijal korita	Čelik
Način montaže	ravan profil
Navoj	M8
Površina	vruće pocinkano utapanjem
Sa kontrakoritom	ne
Sa metalnim koritom	da
Širina	51 mm
Širina proreza	10 mm
Visina	83 mm
za prečnik cevi maks.	46 mm
za prečnik cevi min.	40 mm
Zatezna oblast D maks.	46 mm
Zatezna oblast D min.	40 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	1187402	Komad	100 Komad
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	1187408	Komad	100 Komad
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	1187414	Komad	100 Komad
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	1187420	Komad	100 Komad
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	1187426	Komad	100 Komad
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	1187432	Komad	100 Komad
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	1187438	Komad	100 Komad
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	1187444	Komad	100 Komad
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	1187450	Komad	50 Komad
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	1187456	Komad	50 Komad
