Lučna obujmica, H-stopa, 1-struka, metalno pritisno korito, A2 22 | 28 | 3

Lučna obujmica, H-stopa, 1-struka, metalno pritisno korito, A2

Br.art. 1186122 | EAN 4012196848942

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

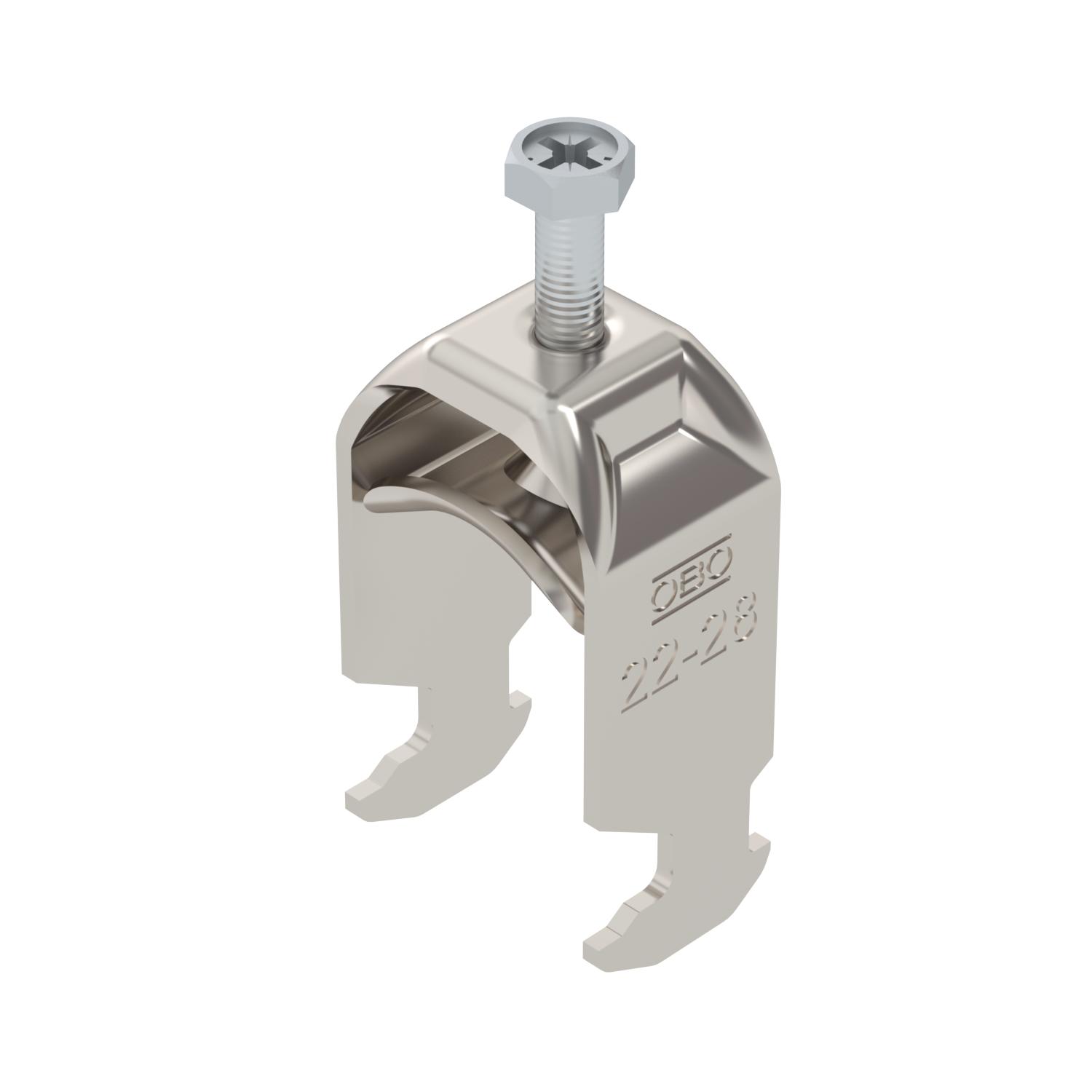

Lučna obujmica sa čekićastom stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
CO2 otisak (GWP) od kolevke do kapije	0,3455 kg CO2e / 1 Komad
Debljina lima	2 mm

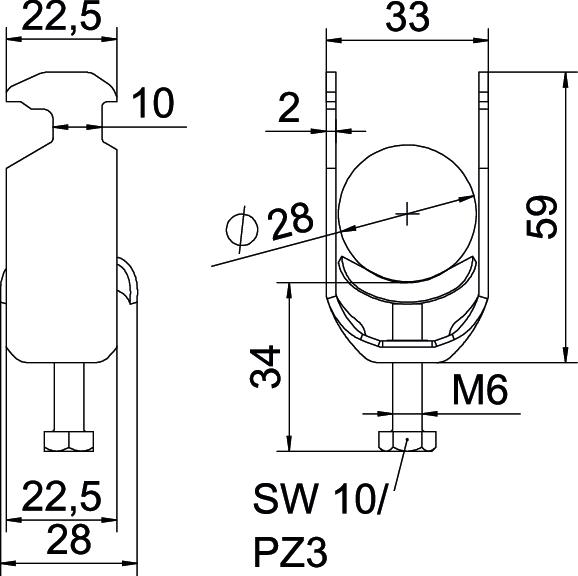

Dimenzija	22-28mm
Dimenzija A	22,5 mm
Dimenzija B	33 mm
Dimenzija C	28 mm
Dimenzija G (mm)	M6
Dimenzija H	59 mm
Dimenzija L	34 mm
Dimenzija t	2 mm
Dodatak materijal	nerajući čelik
Dodatak površina	netretirano
Dužina	22,5 mm
Dužina spoljne dimenzije	28 mm
Kvalitet materijala korita	Nerđajući čelik 304 (1.4301)
Maks. Zatezni momenat	3 Nm

Materijal	plemeniti čelik, nerđajući 1.4301
Materijal korita	nerajući čelik
Način montaže	Profilna šina
Navoj	M6
Održavanje funkcionalnosti	da
Površina	svetlo, naknadno obrađeno
Sa kontrakoritom	ne
Sa metalnim koritom	da
Sa plastičnim koritom	ne
Širina	33 mm
Širina proreza	10 mm
Visina	59 mm
za prečnik cevi maks.	28 mm
za prečnik cevi min.	22 mm
za šine širine proreza (sa intervalom) maks.	17 mm
za šine širine proreza (sa intervalom) min.	16 mm
Zatezna oblast D maks.	28 mm
Zatezna oblast D min.	22 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-H1-M-12 A2	8 mm	12 mm	3 Nm	1186102	Komad	50 Komad
BS-H1-M-16 A2	12 mm	16 mm	3 Nm	1186109	Komad	50 Komad
BS-H1-M-22 A2	16 mm	22 mm	3 Nm	1186116	Komad	50 Komad
BS-H1-M-28 A2	22 mm	28 mm	3 Nm	1186122	Komad	25 Komad
BS-H1-M-34 A2	28 mm	34 mm	3 Nm	1186129	Komad	25 Komad
BS-H1-M-40 A2	34 mm	40 mm	3 Nm	1186136	Komad	25 Komad
BS-H1-M-46 A2	40 mm	46 mm	5 Nm	1186142	Komad	25 Komad
BS-H1-M-52 A2	46 mm	52 mm	5 Nm	1186149	Komad	25 Komad
BS-H1-M-58 A2	52 mm	58 mm	5 Nm	1186156	Komad	15 Komad
BS-H1-M-64 A2	58 mm	64 mm	5 Nm	1186162	Komad	15 Komad
BS-H1-M-70 A2	64 mm	70 mm	5 Nm	1186169	Komad	15 Komad
BS-H1-M-76 A2	70 mm	76 mm	5 Nm	1186176	Komad	10 Komad
