Lučna obujmica, H-stopa, 1-struka, plastično potisno korito, A2 28 | 34 | 3

Lučna obujmica, H-stopa, 1-struka, plastično potisno korito, A2

Br.art. 1186329 | EAN 4012196847792

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

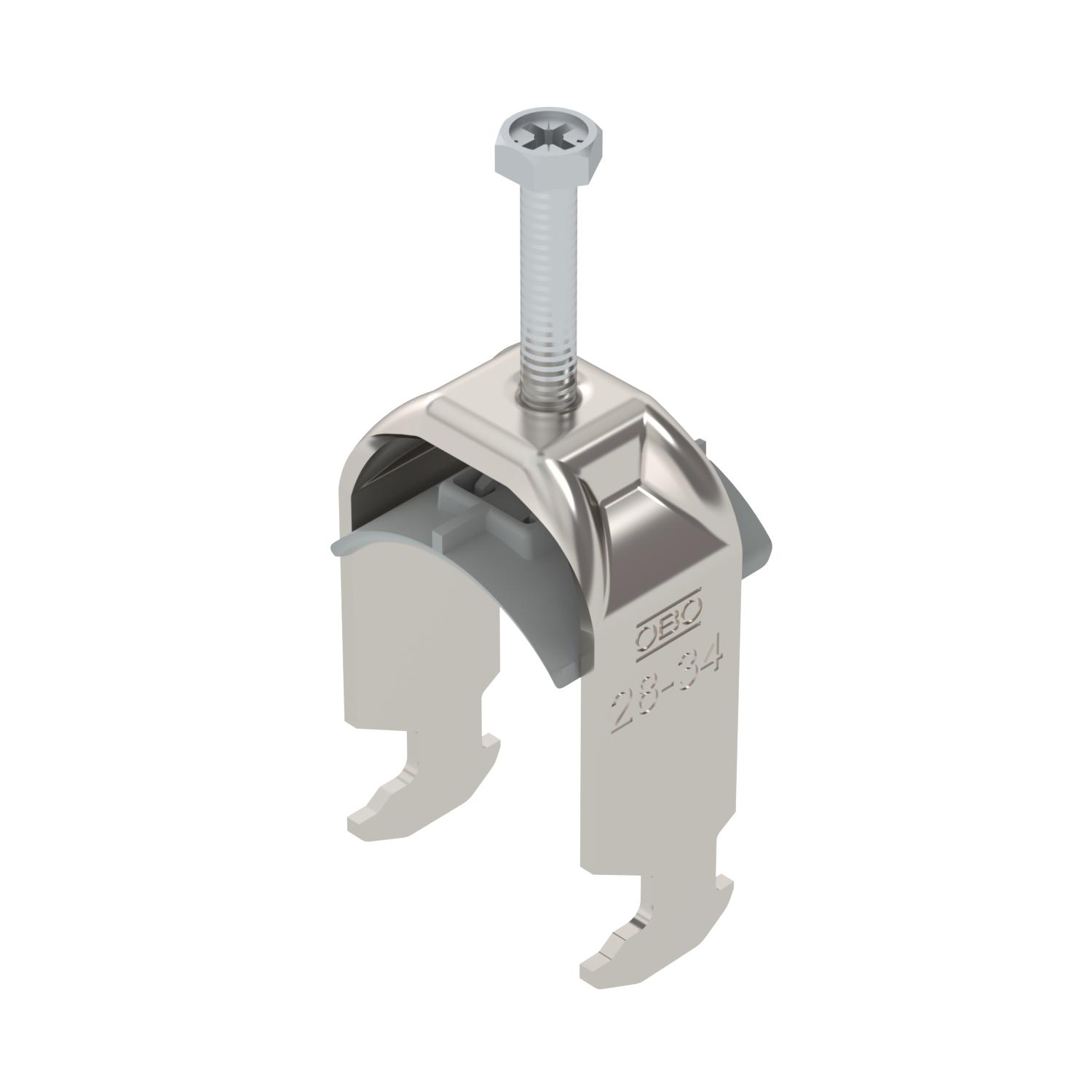

Lučna obujmica sa čekićastom stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
CO2 otisak (GWP) od kolevke do kapije	0,3334 kg CO2e / 1 Komad
Debljina lima	2 mm
Dimenzija	28-34mm
Dimenzija A	22,5 mm
Dimenzija B	39 mm
Dimenzija C	34 mm
Dimenzija G (mm)	M6
Dimenzija H	67 mm
Dimenzija L	47 mm
Dimenzija t	2 mm
Dodatak materijal	nerajući čelik
Dodatak površina	netretirano
Dužina	22,5 mm
Dužina spoljne dimenzije	34 mm
Kvalitet materijala korita	Polipropilen

Maks. Zatezni momenat	3 Nm
Materijal	plemeniti čelik, nerđajući 1.4301
Materijal korita	Plastika
Način montaže	Profilna šina
Navoj	M6
Površina	svetlo, naknadno obrađeno
Sa kontrakoritom	ne
Sa plastičnim koritom	da
Širina	39 mm
Širina proreza	10 mm
Visina	67 mm
za prečnik cevi maks.	34 mm
za prečnik cevi min.	28 mm
za šine širine proreza (sa intervalom) maks.	17 mm
za šine širine proreza (sa intervalom) min.	16 mm
Zatezna oblast D maks.	34 mm
Zatezna oblast D min.	28 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-H1-K-12 A2	8 mm	12 mm	3 Nm	1186302	Komad	50 Komad
BS-H1-K-16 A2	12 mm	16 mm	3 Nm	1186309	Komad	50 Komad
BS-H1-K-22 A2	16 mm	22 mm	3 Nm	1186316	Komad	50 Komad
BS-H1-K-28 A2	22 mm	28 mm	3 Nm	1186322	Komad	50 Komad
BS-H1-K-34 A2	28 mm	34 mm	3 Nm	1186329	Komad	50 Komad
BS-H1-K-40 A2	34 mm	40 mm	3 Nm	1186336	Komad	25 Komad
BS-H1-K-46 A2	40 mm	46 mm	5 Nm	1186342	Komad	25 Komad
BS-H1-K-52 A2	46 mm	52 mm	5 Nm	1186349	Komad	25 Komad
BS-H1-K-58 A2	52 mm	58 mm	5 Nm	1186356	Komad	25 Komad
BS-H1-K-64 A2	58 mm	64 mm	5 Nm	1186362	Komad	15 Komad
BS-H1-K-70 A2	64 mm	70 mm	5 Nm	1186369	Komad	15 Komad
BS-H1-K-76 A2	70 mm	76 mm	5 Nm	1186376	Komad	10 Komad
