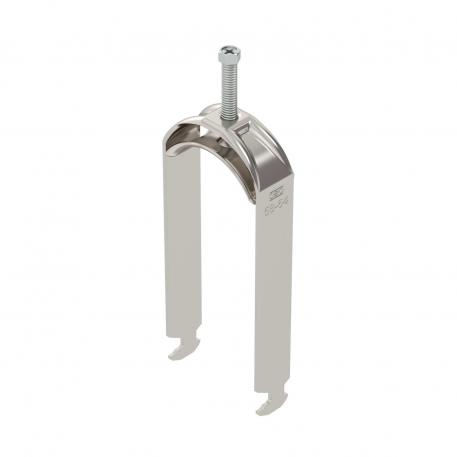

Lučna obujmica, H-stopa, 2-struka, metalno pritisno korito, A2 58 | 64 | 5

Lučna obujmica, H-stopa, 2-struka, metalno pritisno korito, A2

Br.art. 1186163 | EAN 4012196849116

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

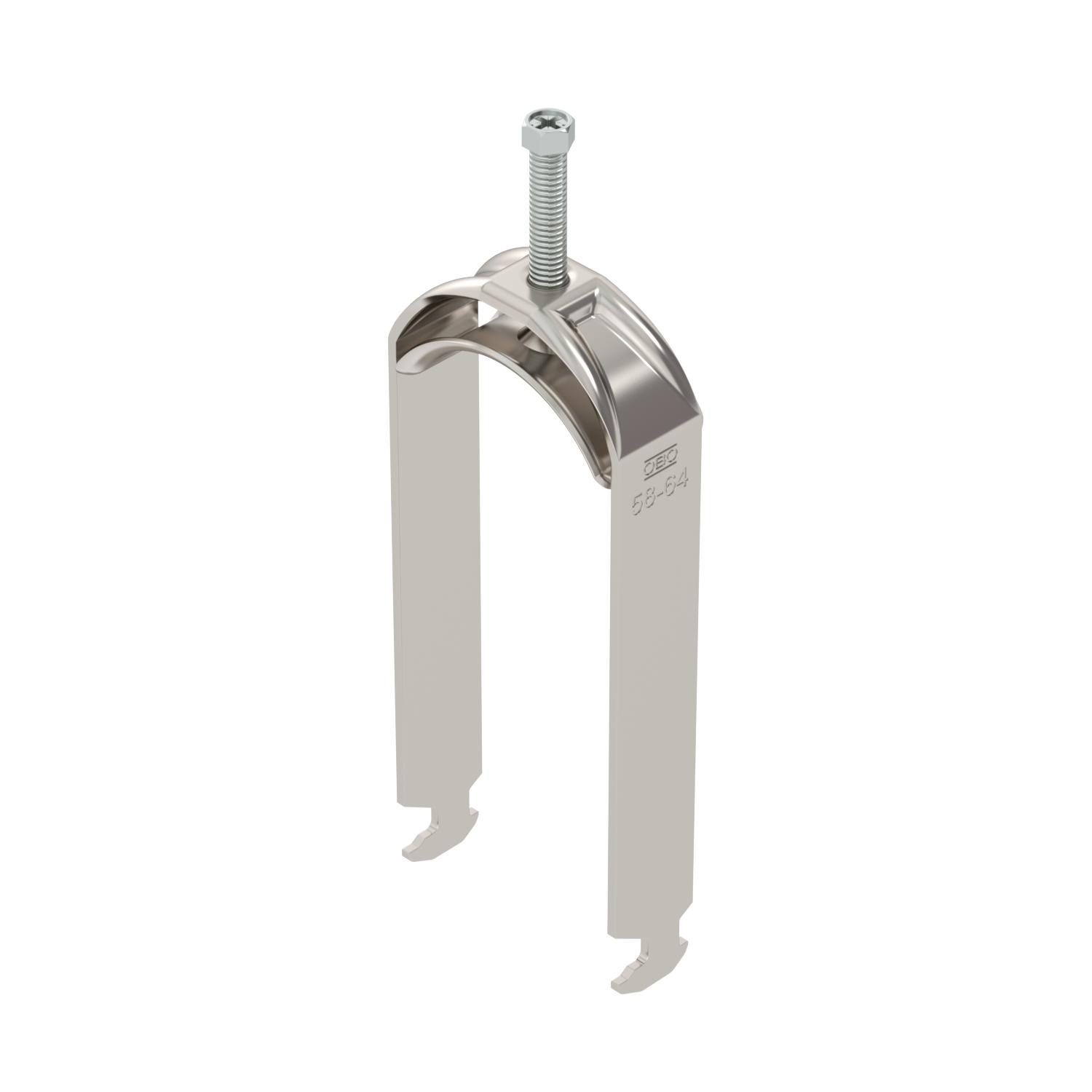

Lučna obujmica sa čekićastom stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabla na C-profilnu šinu. Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	2
CO2 otisak (GWP) od kolevke do kapije	1,182 kg CO2e / 1 Komad

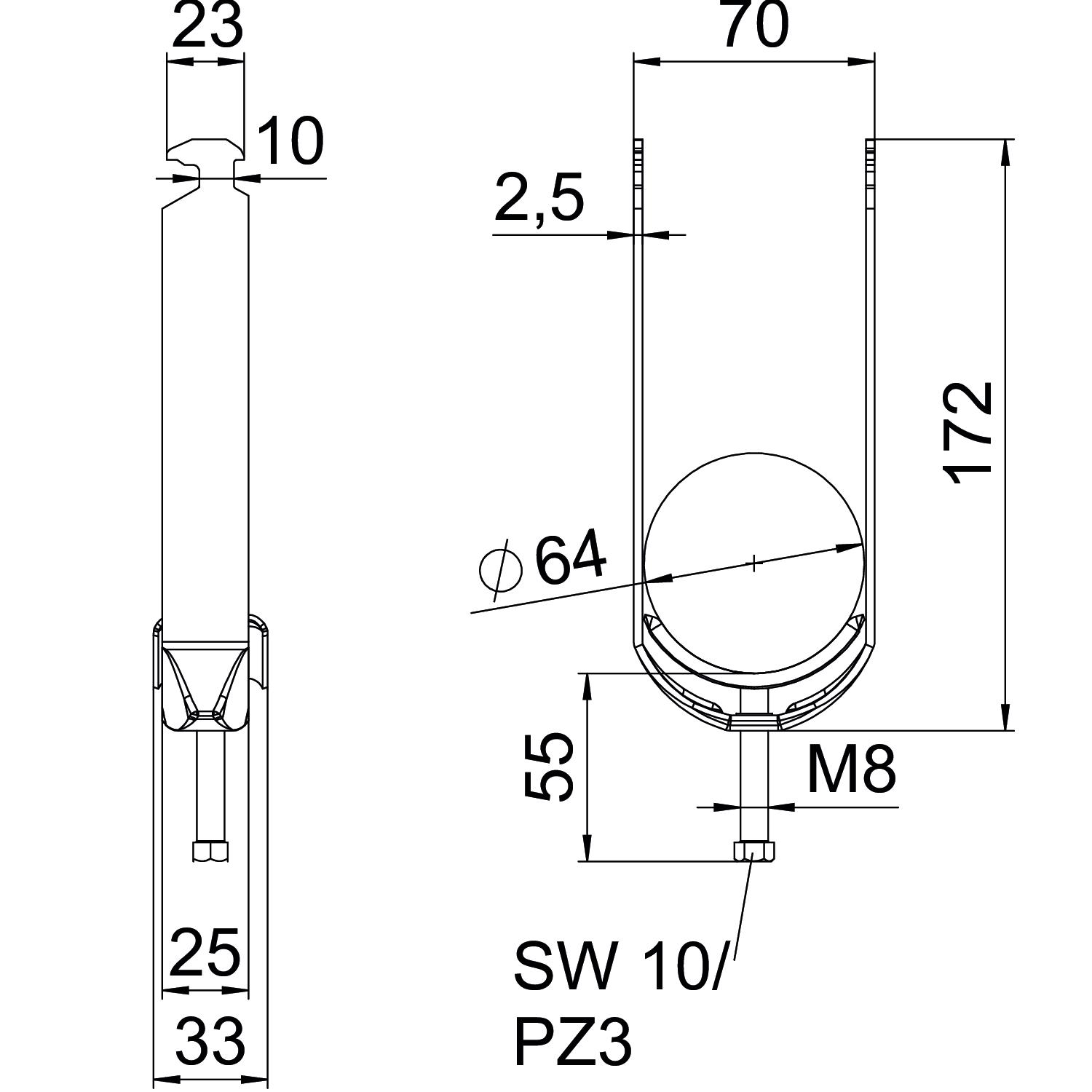

Debljina lima	2,5 mm
Dimenzija	58-64mm
Dimenzija A	25 mm
Dimenzija B	70 mm
Dimenzija C	33 mm
Dimenzija G (mm)	M8
Dimenzija H	172 mm
Dimenzija L	55 mm
Dimenzija t	2,5 mm
Dodatak materijal	nerajući čelik
Dodatak površina	netretirano
Dužina	25 mm
Dužina spoljne dimenzije	33 mm
Kvalitet materijala korita	Nerđajući čelik 304 (1.4301)
Maks. Zatezni momenat	5 Nm

Materijal	plemeniti čelik, nerđajući 1.4301
Materijal korita	nerajući čelik
Način montaže	Profilna šina
Navoj	M8
Površina	svetlo, naknadno obrađeno
Sa kontrakoritom	ne
Sa metalnim koritom	da
Sa plastičnim koritom	ne
Širina	70 mm
Širina proreza	10 mm
Visina	172 mm
za prečnik cevi maks.	64 mm
za prečnik cevi min.	58 mm
za šine širine proreza (sa intervalom) maks.	17 mm
za šine širine proreza (sa intervalom) min.	16 mm
Zatezna oblast D maks.	64 mm
Zatezna oblast D min.	58 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-H2-M-12 A2	8 mm	12 mm	3 Nm	1186103	Komad	50 Komad
BS-H2-M-16 A2	12 mm	16 mm	3 Nm	1186110	Komad	50 Komad
BS-H2-M-22 A2	16 mm	22 mm	3 Nm	1186117	Komad	50 Komad
BS-H2-M-28 A2	22 mm	28 mm	3 Nm	1186123	Komad	50 Komad
BS-H2-M-34 A2	28 mm	34 mm	3 Nm	1186130	Komad	50 Komad
BS-H2-M-40 A2	34 mm	40 mm	3 Nm	1186137	Komad	25 Komad
BS-H2-M-46 A2	40 mm	46 mm	5 Nm	1186143	Komad	25 Komad
BS-H2-M-52 A2	46 mm	52 mm	5 Nm	1186150	Komad	25 Komad
BS-H2-M-58 A2	52 mm	58 mm	5 Nm	1186157	Komad	25 Komad
BS-H2-M-64 A2	58 mm	64 mm	5 Nm	1186163	Komad	15 Komad
