Lučna obujmica, H-stopa, 2-struka, plastično potisno korito, A2 8 | 12 | 3

Lučna obujmica, H-stopa, 2-struka, plastično potisno korito, A2

Br.art. 1186303 | EAN 4012196847624

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

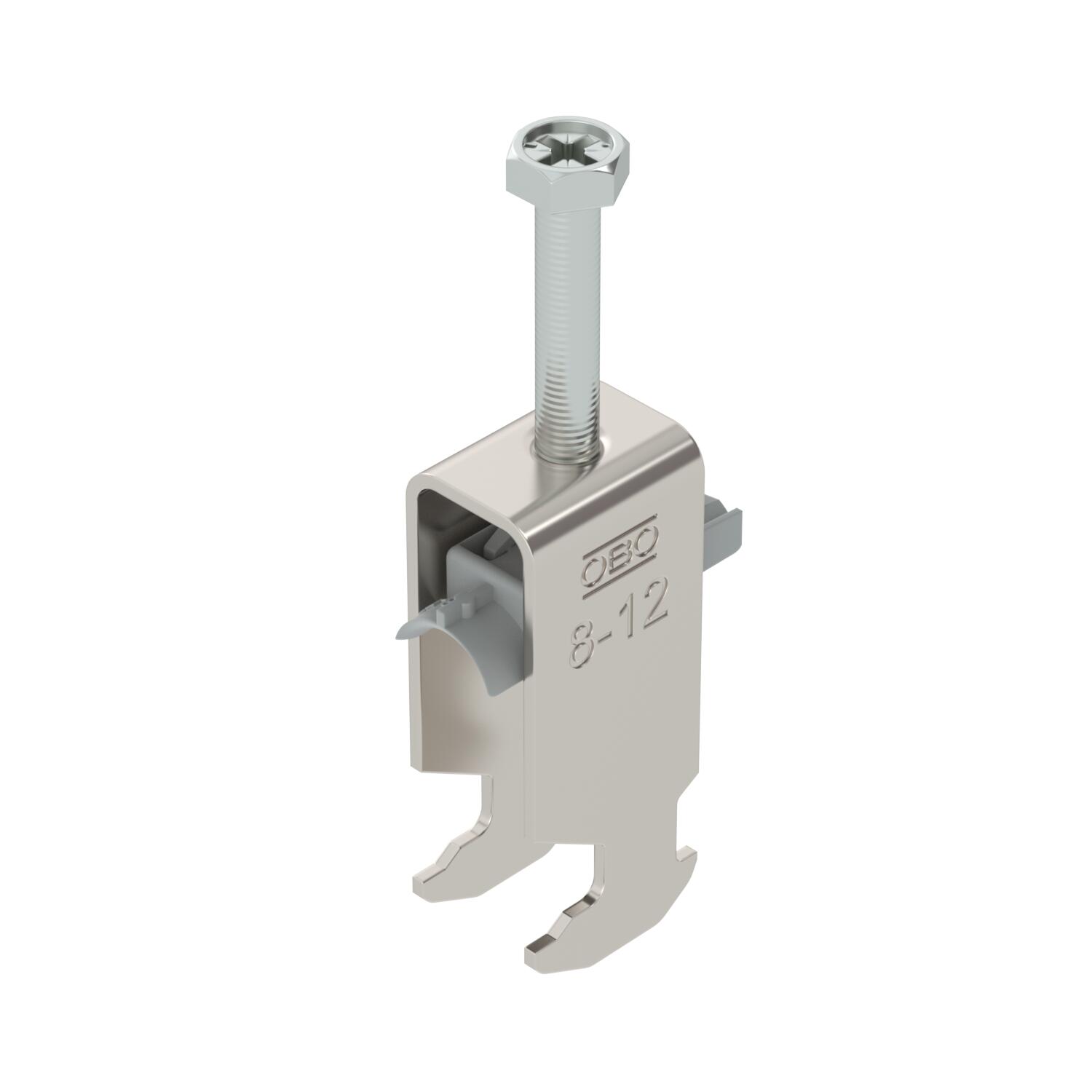

Lučna obujmica sa čekićastom stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabla na C-profilnu šinu. Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	2
CO2 otisak (GWP) od kolevke do kapije	0,2839 kg CO2e / 1 Komad
Debljina lima	1,5 mm

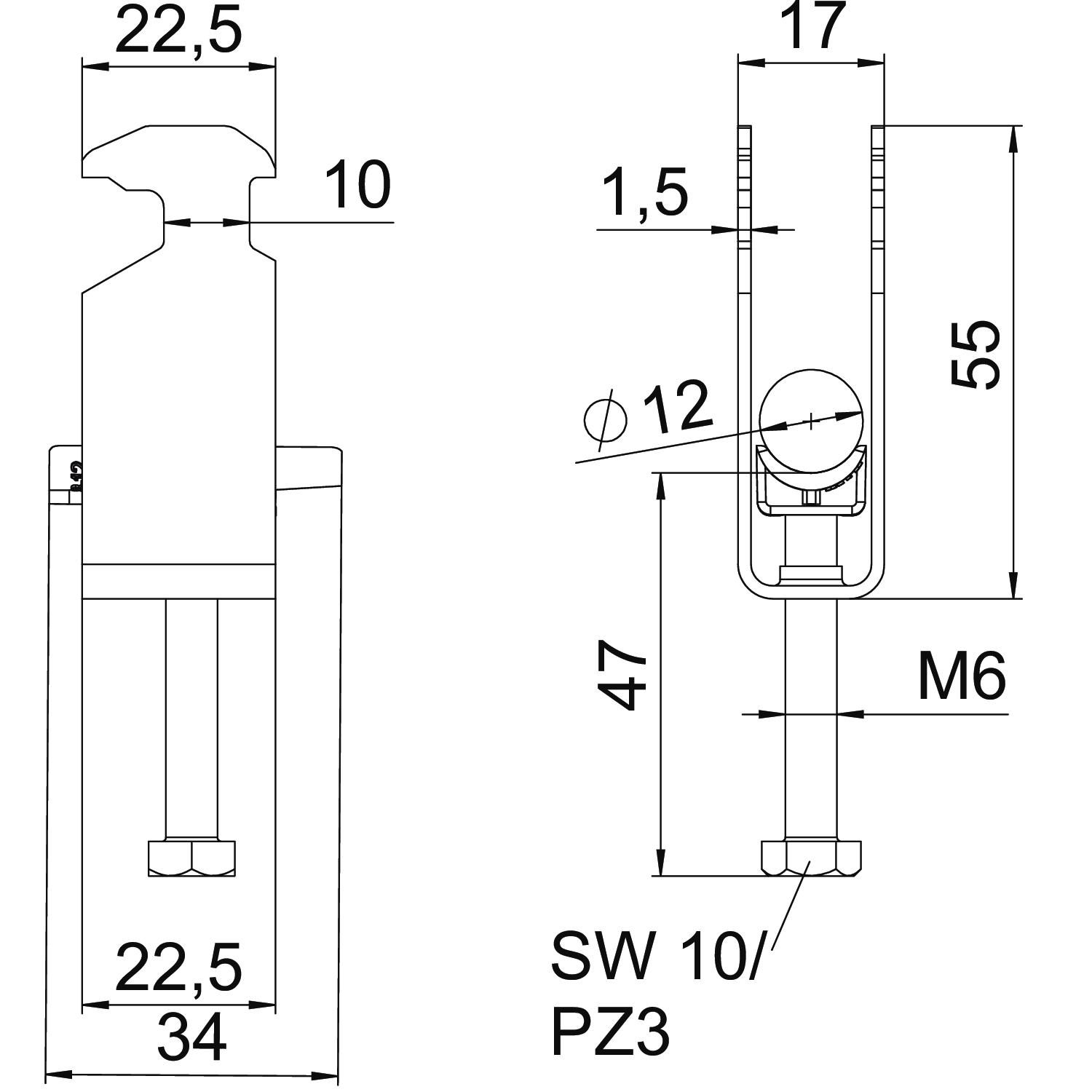

Dimenzija	08-12mm
Dimenzija A	22,5 mm
Dimenzija B	17 mm
Dimenzija C	34 mm
Dimenzija G (mm)	M6
Dimenzija H	55 mm
Dimenzija L	47 mm
Dimenzija t	1,5 mm
Dodatak materijal	nerajući čelik
Dodatak površina	netretirano
Dužina	22,5 mm
Dužina spoljne dimenzije	34 mm
Kvalitet materijala korita	Polipropilen
Maks. Zatezni momenat	3 Nm

Materijal	plemeniti čelik, nerđajući 1.4301
Materijal korita	Plastika
Način montaže	Profilna šina
Navoj	M6
Površina	svetlo, naknadno obrađeno
Sa kontrakoritom	ne
Sa metalnim koritom	ne
Sa plastičnim koritom	da
Širina	17 mm
Širina proreza	10 mm
Visina	55 mm
za prečnik cevi maks.	12 mm
za prečnik cevi min.	8 mm
za šine širine proreza (sa intervalom) maks.	17 mm
za šine širine proreza (sa intervalom) min.	16 mm
Zatezna oblast D maks.	12 mm
Zatezna oblast D min.	8 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-H2-K-12 A2	8 mm	12 mm	3 Nm	1186303	Komad	50 Komad
BS-H2-K-16 A2	12 mm	16 mm	3 Nm	1186310	Komad	50 Komad
BS-H2-K-22 A2	16 mm	22 mm	3 Nm	1186317	Komad	50 Komad
BS-H2-K-28 A2	22 mm	28 mm	3 Nm	1186323	Komad	50 Komad
BS-H2-K-34 A2	28 mm	34 mm	3 Nm	1186330	Komad	50 Komad
BS-H2-K-40 A2	34 mm	40 mm	3 Nm	1186337	Komad	25 Komad
BS-H2-K-46 A2	40 mm	46 mm	5 Nm	1186343	Komad	25 Komad
BS-H2-K-52 A2	46 mm	52 mm	5 Nm	1186350	Komad	25 Komad
BS-H2-K-58 A2	52 mm	58 mm	5 Nm	1186357	Komad	25 Komad
BS-H2-K-64 A2	58 mm	64 mm	5 Nm	1186363	Komad	15 Komad
