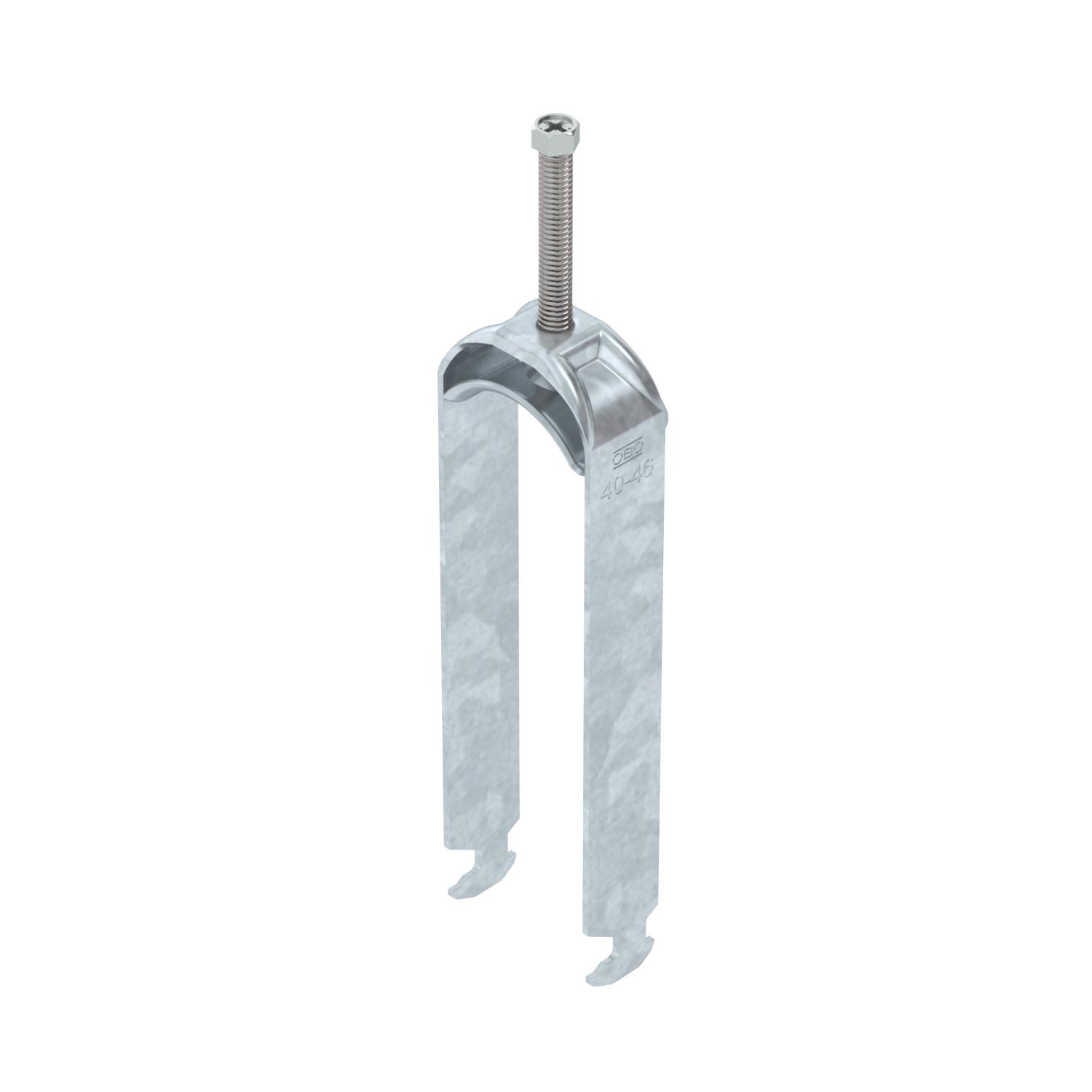

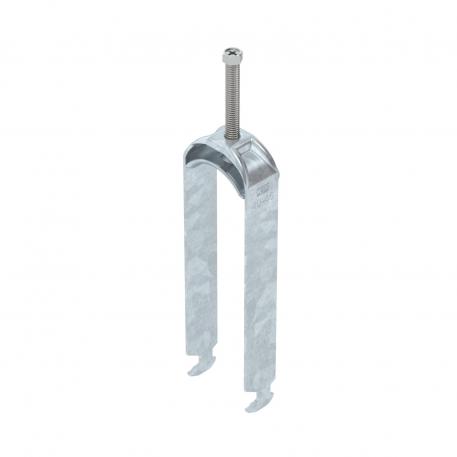

Lučna obujmica, H-stopa, 3-struka, metalno pritisno korito, FT 40 | 46 | 5

Lučna obujmica, H-stopa, 3-struka, metalno pritisno korito, FT

Br.art. 1186044 | EAN 4012196848720

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

Lučna obujmica sa čekićastom stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 3 pojedinačna kabla na C-profilnu šinu. Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	3
Debljina lima	2 mm
Dimenzija	40-46mm
Dodatak materijal	Čelik
Dodatak površina	toplo pocinkovano
Dužina spoljne dimenzije	33 mm
Maks. Zatezni momenat	5 Nm
Materijal	Čelik
Materijal korita	Čelik
Način montaže	Profilna šina
Navoj	M8

Površina	vruće pocinkano utapanjem
Sa kontrakoritom	ne
Sa metalnim koritom	da
Sa plastičnim koritom	ne
Širina proreza	10 mm
za prečnik cevi maks.	46 mm
za prečnik cevi min.	40 mm
za šine širine proreza (sa intervalom) maks.	17 mm
za šine širine proreza (sa intervalom) min.	16 mm
Zatezna oblast D maks.	46 mm
Zatezna oblast D min.	40 mm

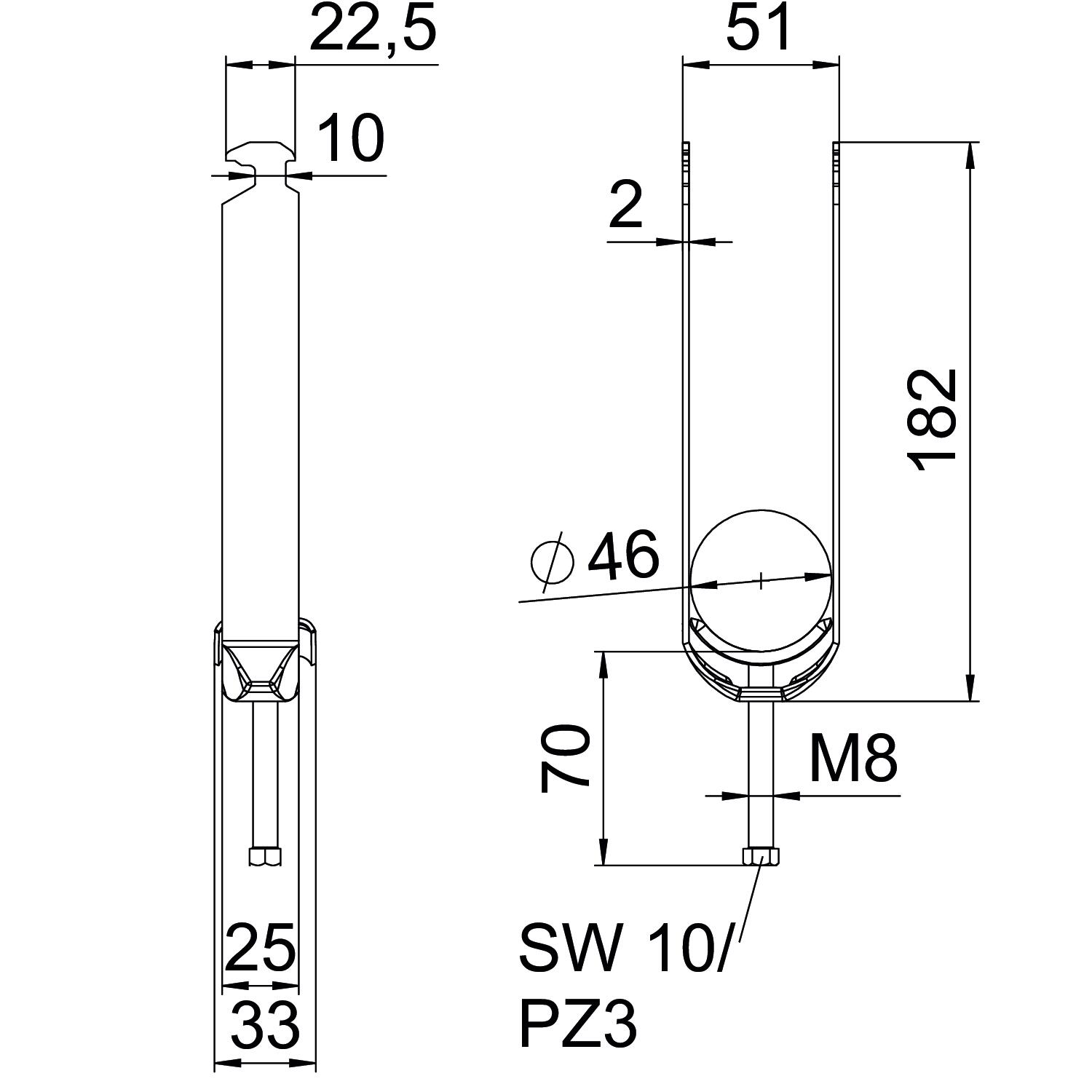

Dimenzije

Dimenzija A	25 mm
Dimenzija B	51 mm
Dimenzija C	33 mm
Dimenzija G (mm)	M8
Dimenzija H	182 mm

Dimenzija L	70 mm
Dimenzija t	2 mm
Dužina	25 mm
Širina	51 mm
Visina	182 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	0,5117 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,5117 kg CO₂e
Declared Unit (LCA)	Units

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-H3-M-12 FT	8 mm	12 mm	3 Nm	1186004	Komad	50 Komad
BS-H3-M-16 FT	12 mm	16 mm	3 Nm	1186012	Komad	50 Komad
BS-H3-M-22 FT	16 mm	22 mm	3 Nm	1186018	Komad	50 Komad
BS-H3-M-28 FT	22 mm	28 mm	3 Nm	1186024	Komad	50 Komad
BS-H3-M-34 FT	28 mm	34 mm	3 Nm	1186031	Komad	50 Komad
BS-H3-M-40 FT	34 mm	40 mm	3 Nm	1186038	Komad	50 Komad
BS-H3-M-46 FT	40 mm	46 mm	5 Nm	1186044	Komad	25 Komad
