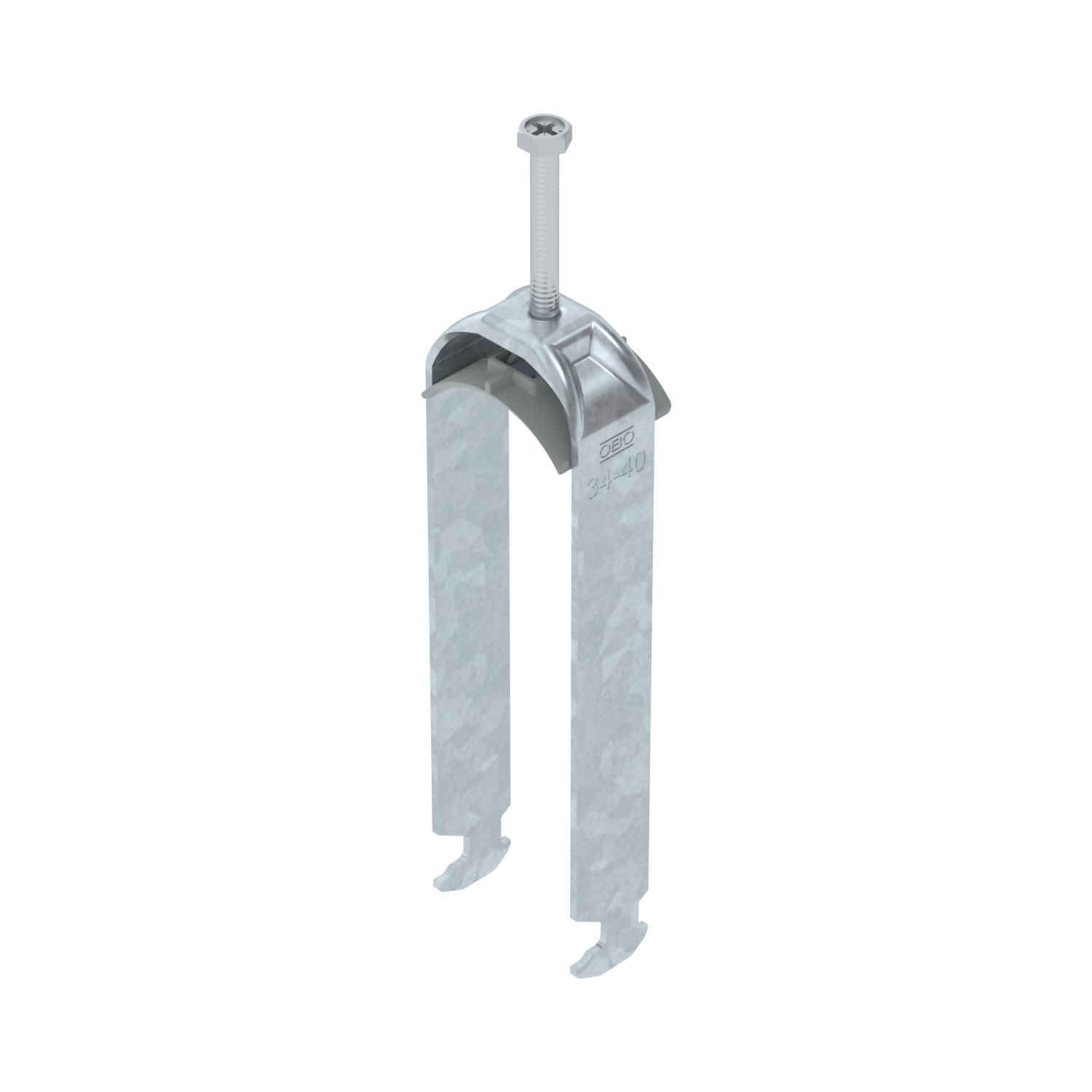

Lučna obujmica, H-stopa, 3-struka, plastično potisno korito, FT
Br.art. 1186238 | EAN 4012196847181
- Opis proizvoda
-
Opis proizvodaLučna obujmica sa čekićastom stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 3 pojedinačna kabla na C-profilnu šinu. Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice
-
- Tehnički podaci
-
Tehnički podaci

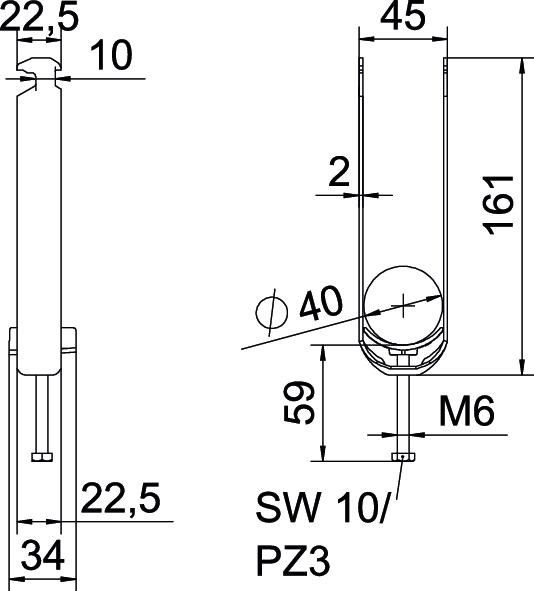

bez halogena da Broj kablova/cevi 3 CO2 otisak (GWP) od kolevke do kapije 0,422 kg CO2e / 1 Komad Debljina lima 2 mm Dimenzija 34-40mm Dimenzija A 22,5 mm Dimenzija B 45 mm Dimenzija C 34 mm Dimenzija G (mm) M6 Dimenzija H 161 mm Dimenzija L 59 mm Dimenzija t 2 mm Dodatak materijal Čelik Dodatak površina toplo pocinkovano Dužina 22,5 mm Dužina spoljne dimenzije 34 mm Kvalitet materijala korita Polipropilen Maks. Zatezni momenat 3 Nm Materijal Čelik Materijal korita Plastika Način montaže Profilna šina Navoj M6 Površina vruće pocinkano utapanjem Sa kontrakoritom ne Sa plastičnim koritom da Širina 45 mm Širina proreza 10 mm Visina 161 mm za prečnik cevi maks. 40 mm za prečnik cevi min. 34 mm za šine širine proreza (sa intervalom) maks. 17 mm za šine širine proreza (sa intervalom) min. 16 mm Zatezna oblast D maks. 40 mm Zatezna oblast D min. 34 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Informativni list BS-H3-K-40 FT / 1186238 , 0.16MB , pdfEU izjava o usaglašenosti BS-H3-K-40 FT / 1186238 , 0.13MB , pdfUK Izjava o usaglašenosti BS-H3-K-40 FT / 1186238 , 0.09MB , pdfREACH Izjava o usaglašenosti BS-H3-K-40 FT / 1186238 , 0.12MB , pdfRoHS Izjava o usaglašenosti BS-H3-K-40 FT / 1186238 , 0.12MB , pdfUputstvo za montažu Clamp clip H foot, plastic , 3.08MB , pdf
