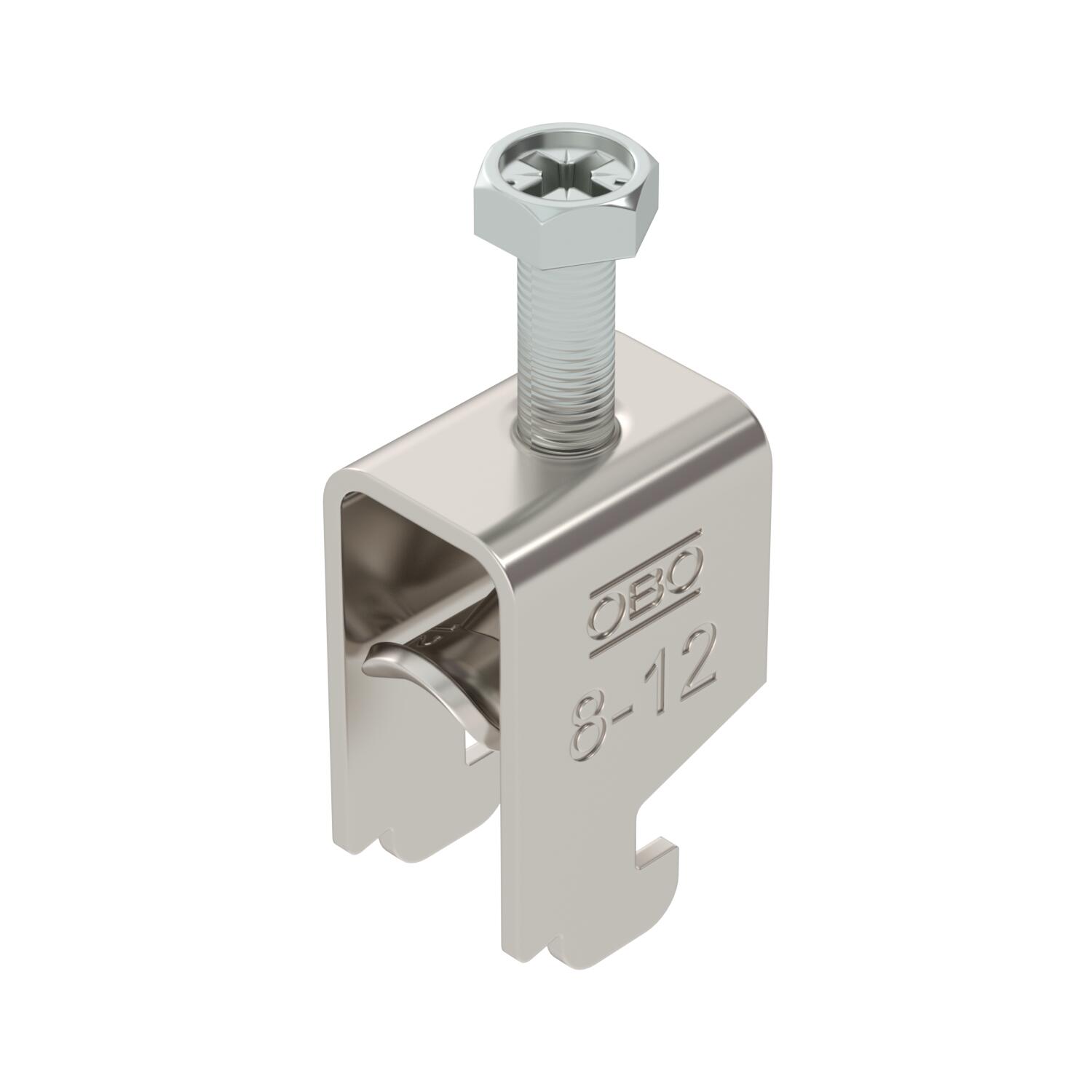

Lučna obujmica, N-stopa, 1-struka, metalno pritisno korito, A2
Br.art. 1188371 | EAN 4012197417628
- Opis proizvoda
-
Opis proizvodaLučna obujmica sa N-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 11 - 12 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
-
- Tehnički podaci
-
Tehnički podaci

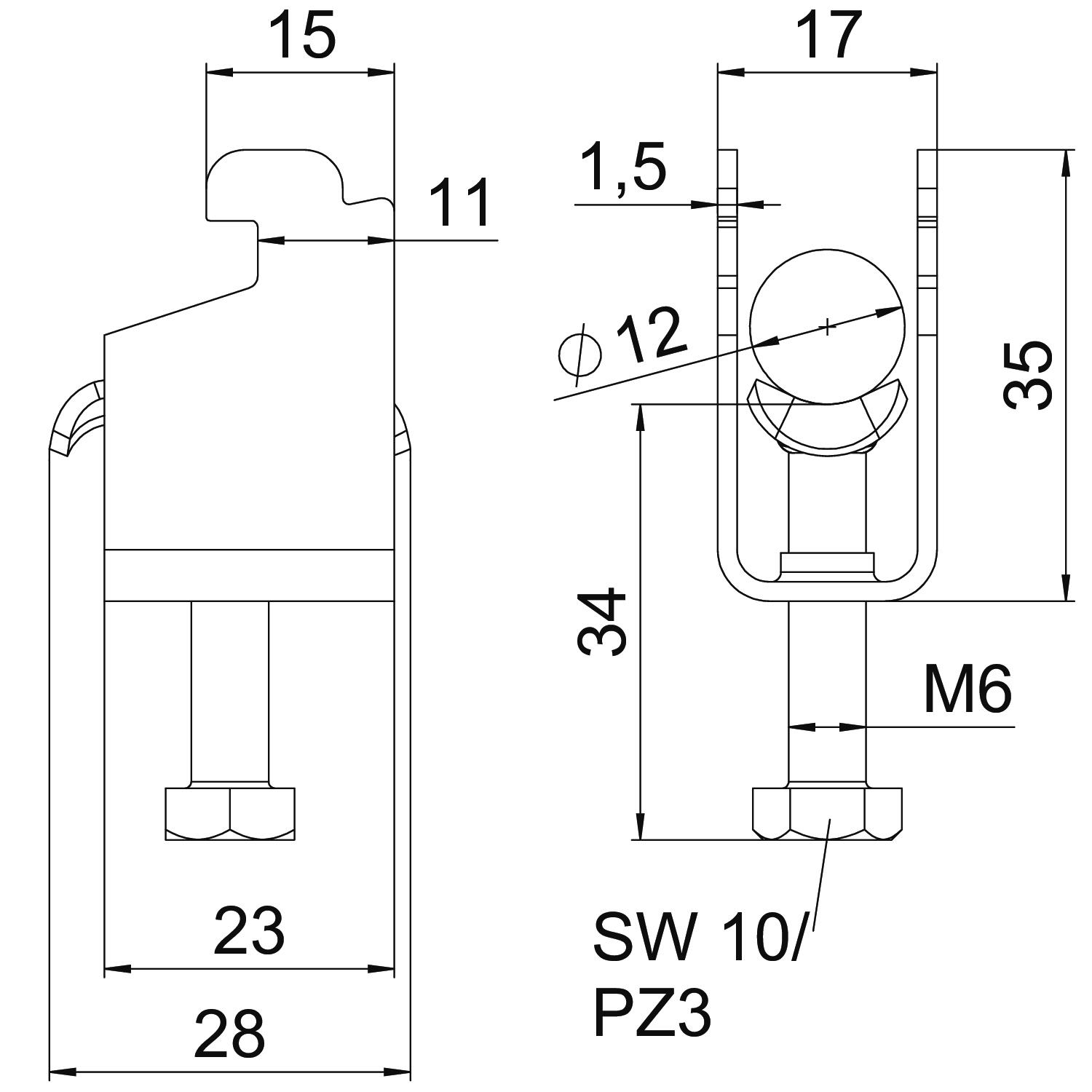

bez halogena da Broj kablova/cevi 1 CO2 otisak (GWP) od kolevke do kapije 0,1959 kg CO2e / 1 Komad Debljina lima 1,5 mm Dimenzija 8-12mm Dimenzija A 22,5 mm Dimenzija B 17 mm Dimenzija C 28 mm Dimenzija G (mm) M6 Dimenzija H 35 mm Dimenzija L 34 mm Dimenzija t 1,5 mm Dodatak materijal nerajući čelik Dodatak površina netretirano Dužina 22,5 mm Dužina spoljne dimenzije 28 mm Maks. Zatezni momenat 3 Nm Materijal plemeniti čelik, nerđajući 1.4301 Način montaže Profilna šina Navoj M6 Površina svetlo, naknadno obrađeno Sa metalnim koritom da Sa plastičnim koritom ne Širina 17 mm Širina proreza 10 mm Visina 35 mm za prečnik cevi maks. 12 mm za prečnik cevi min. 8 mm za šine širine proreza (sa intervalom) maks. 12 mm za šine širine proreza (sa intervalom) min. 11 mm Zatezna oblast D maks. 12 mm Zatezna oblast D min. 8 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Informativni list BS-N1-M-12 A2 / 1188371 , 0.23MB , pdfEU izjava o usaglašenosti BS-N1-M-12 A2 / 1188371 , 0.13MB , pdfUK Izjava o usaglašenosti BS-N1-M-12 A2 / 1188371 , 0.09MB , pdfUputstvo za montažu Clamp clip N foot, metal , 3.00MB , pdf
