Lučna obujmica, N-stopa, 1-struka, plastično potisno korito; FT 22 | 28 | 3

Lučna obujmica, N-stopa, 1-struka, plastično potisno korito; FT

Br.art. 1187220 | EAN 4012196852819

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

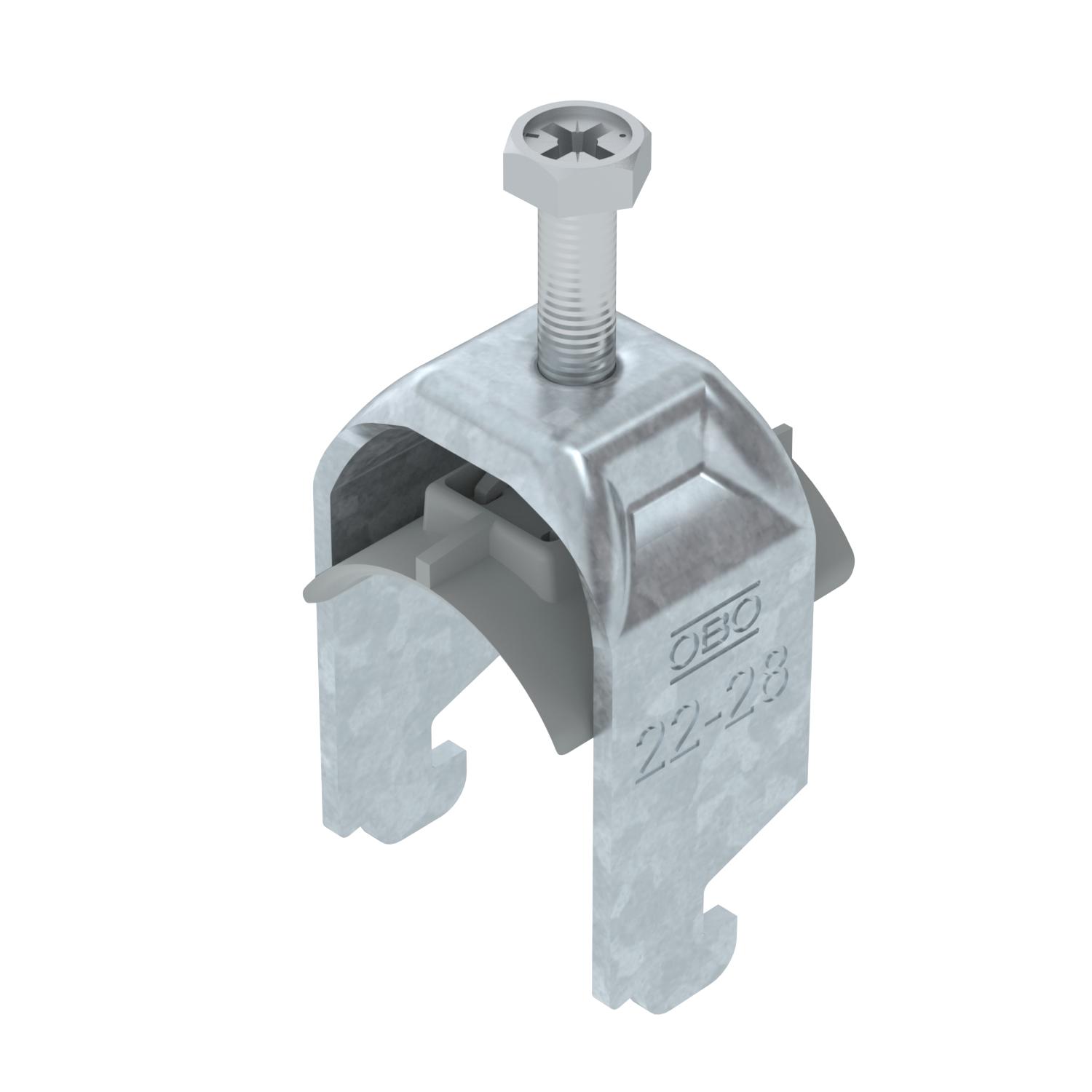

Lučna obujmica sa N-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 11 - 12 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
CO2 otisak (GWP) od kolevke do kapije	0,1167 kg CO2e / 1 Komad
Debljina lima	2 mm

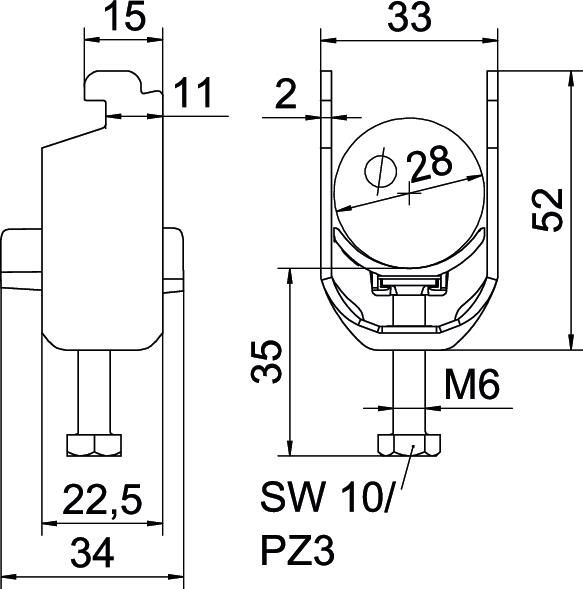

Dimenzija	22-28mm
Dimenzija A	22,5 mm
Dimenzija B	33 mm
Dimenzija C	34 mm
Dimenzija G (mm)	M6
Dimenzija H	52 mm
Dimenzija L	35 mm
Dimenzija t	2 mm
Dodatak materijal	Čelik
Dodatak površina	toplo pocinkovano
Dužina	22,5 mm
Dužina spoljne dimenzije	34 mm
Kvalitet materijala korita	Polipropilen

Maks. Zatezni momenat	3 Nm
Materijal	Čelik
Materijal korita	Plastika
Način montaže	Profilna šina
Navoj	M6
Površina	vruće pocinkano utapanjem
Sa kontrakoritom	ne
Sa plastičnim koritom	da
Širina	33 mm
Širina proreza	10 mm
Visina	52 mm
za prečnik cevi maks.	28 mm
za prečnik cevi min.	22 mm
za šine širine proreza (sa intervalom) maks.	12 mm
za šine širine proreza (sa intervalom) min.	11 mm
Zatezna oblast D maks.	28 mm
Zatezna oblast D min.	22 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-N1-K-12 FT	8 mm	12 mm	3 Nm	1187202	Komad	100 Komad
BS-N1-K-16 FT	12 mm	16 mm	3 Nm	1187208	Komad	100 Komad
BS-N1-K-22 FT	16 mm	22 mm	3 Nm	1187214	Komad	100 Komad
BS-N1-K-28 FT	22 mm	28 mm	3 Nm	1187220	Komad	100 Komad
BS-N1-K-34 FT	28 mm	34 mm	3 Nm	1187226	Komad	100 Komad
BS-N1-K-40 FT	34 mm	40 mm	3 Nm	1187232	Komad	100 Komad
BS-N1-K-46 FT	40 mm	46 mm	5 Nm	1187238	Komad	100 Komad
BS-N1-K-52 FT	46 mm	52 mm	5 Nm	1187244	Komad	100 Komad
BS-N1-K-58 FT	52 mm	58 mm	5 Nm	1187250	Komad	50 Komad
BS-N1-K-64 FT	58 mm	64 mm	5 Nm	1187256	Komad	50 Komad
BS-N1-K-70 FT	64 mm	70 mm	5 Nm	1187262	Komad	50 Komad
