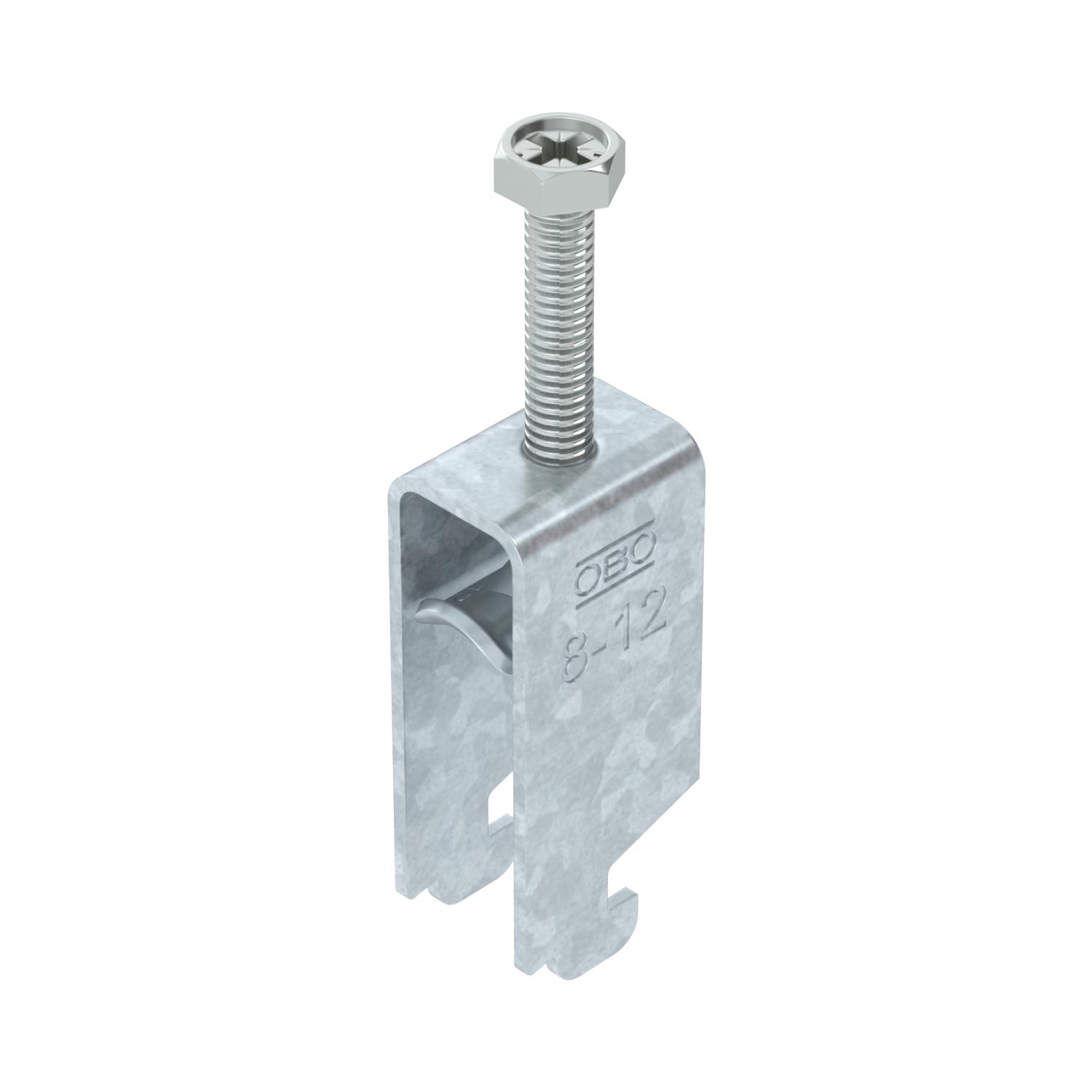

Lučna obujmica, N-stopa, 2-struka, metalno pritisno korito, FT
Br.art. 1187003 | EAN 4012196852369
- Opis proizvoda
-
Opis proizvodaLučna obujmica sa N-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla Za širinu proreza 11 - 12 mm. Za širinu proreza 11 - 12 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba suprotnog korita. Preporučuje se upotreba kontrakadice
-
- Tehnički podaci
-
Tehnički podaci

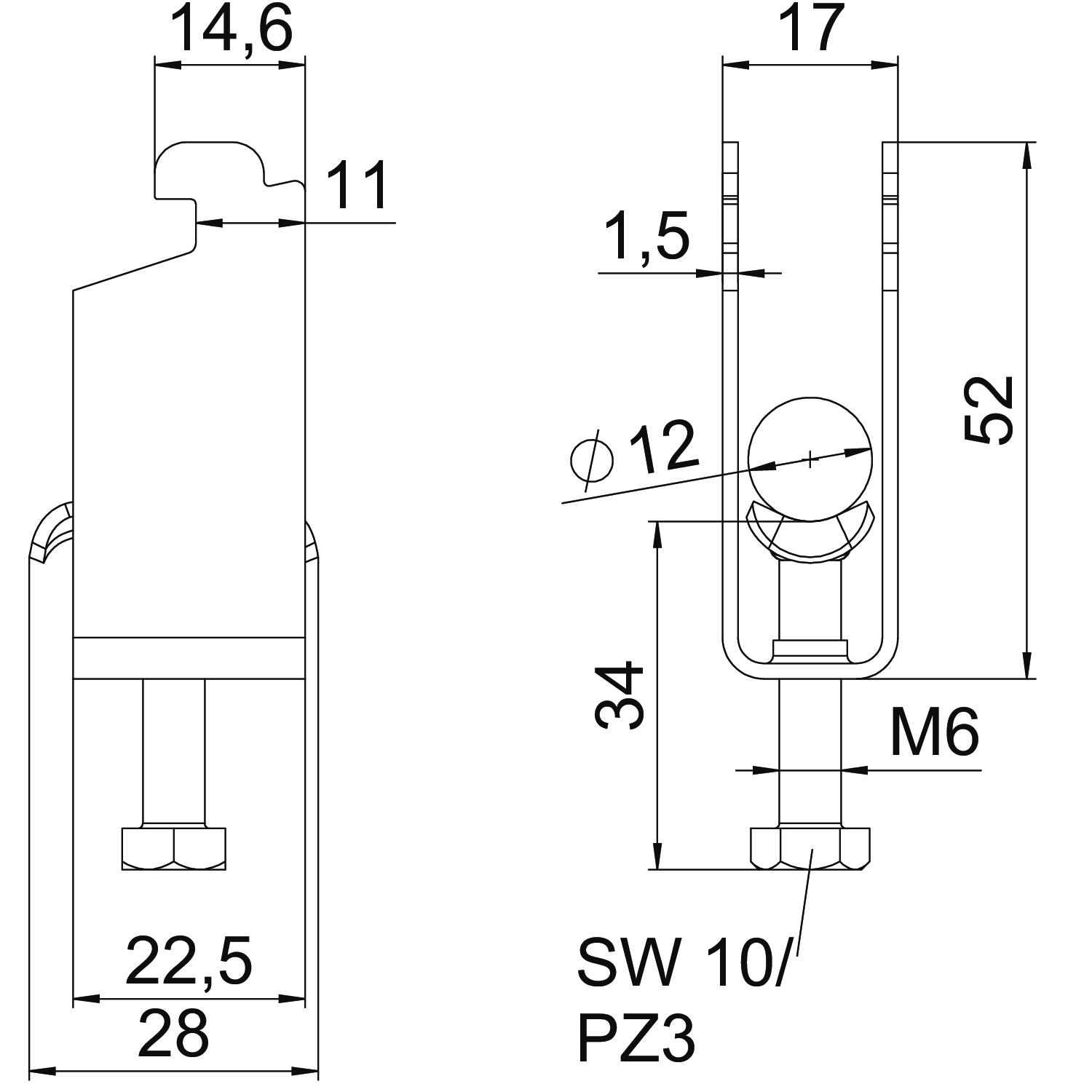

bez halogena da Broj kablova/cevi 2 CO2 otisak (GWP) od kolevke do kapije 0,1386 kg CO2e / 1 Komad Debljina lima 1,5 mm Dimenzija 08-12mm Dimenzija A 22,5 mm Dimenzija B 17 mm Dimenzija C 28 mm Dimenzija G (mm) M6 Dimenzija H 52 mm Dimenzija L 46 mm Dimenzija t 1,5 mm Dodatak materijal Čelik Dodatak površina toplo pocinkovano Dužina 22,5 mm Dužina spoljne dimenzije 28 mm Maks. Zatezni momenat 3 Nm Materijal Čelik Materijal korita Čelik Način montaže Profilna šina Navoj M6 Površina vruće pocinkano utapanjem Sa kontrakoritom ne Sa metalnim koritom da Sa plastičnim koritom ne Širina 17 mm Širina proreza 10 mm Visina 52 mm za prečnik cevi maks. 12 mm za prečnik cevi min. 8 mm za šine širine proreza (sa intervalom) maks. 12 mm za šine širine proreza (sa intervalom) min. 11 mm Zatezna oblast D maks. 12 mm Zatezna oblast D min. 8 mm - Svi tipovi
- Preuzimanja
-
Informativni list BS-N2-M-12 FT / 1187003 , 0.18MB , pdfEU izjava o usaglašenosti BS-N2-M-12 FT / 1187003 , 0.13MB , pdfUK Izjava o usaglašenosti BS-N2-M-12 FT / 1187003 , 0.09MB , pdfUputstvo za montažu Clamp clip N foot, metal , 3.00MB , pdf
