Lučna obujmica, U-stopa, 1-struka, metalno pritisno korito, A4 64 | 70 | 5

Lučna obujmica, U-stopa, 1-struka, metalno pritisno korito, A4

Br.art. 1186669 | EAN 4012196850662

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

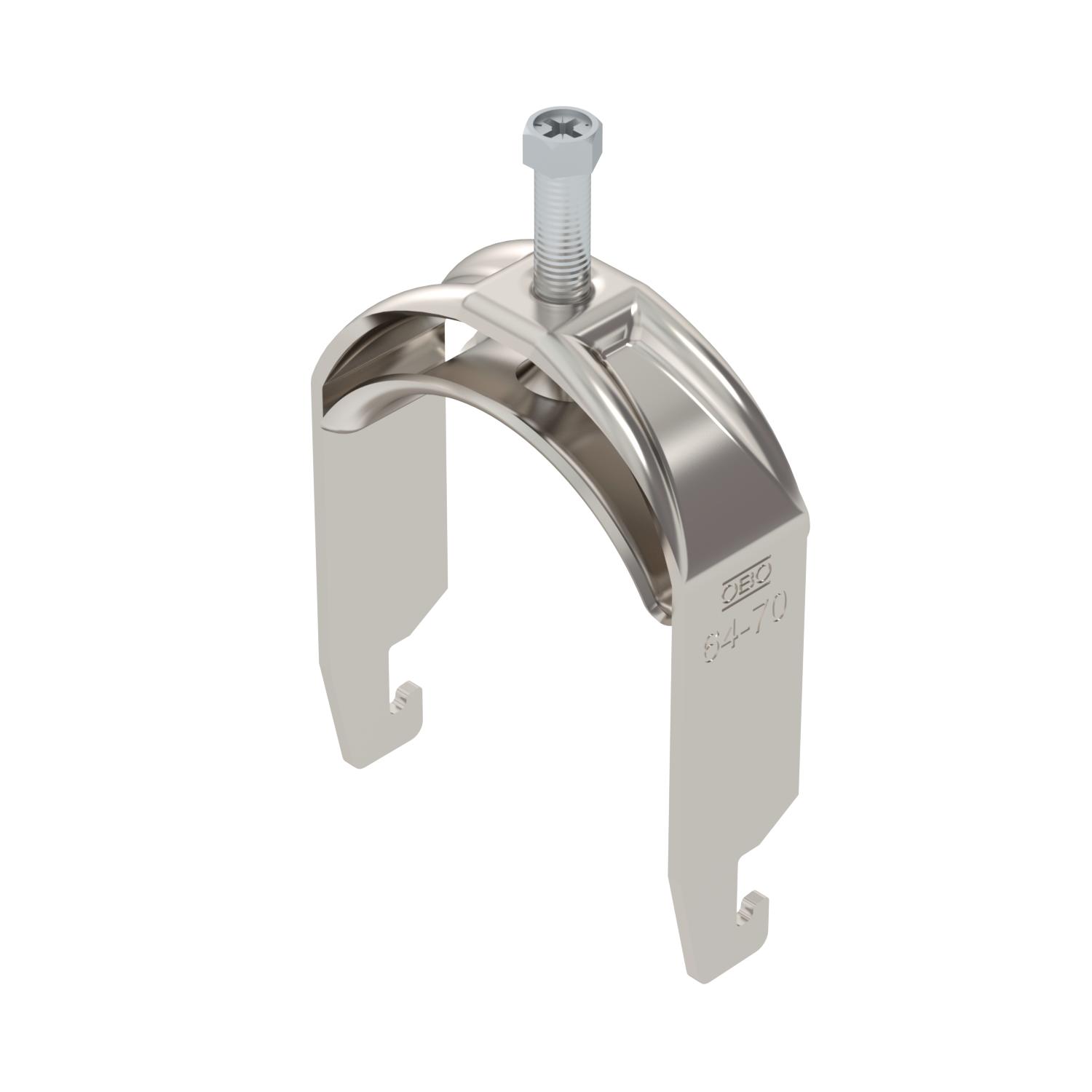

Lučna obujmica sa U-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
CO2 otisak (GWP) od kolevke do kapije	0,8413 kg CO2e / 1 Komad

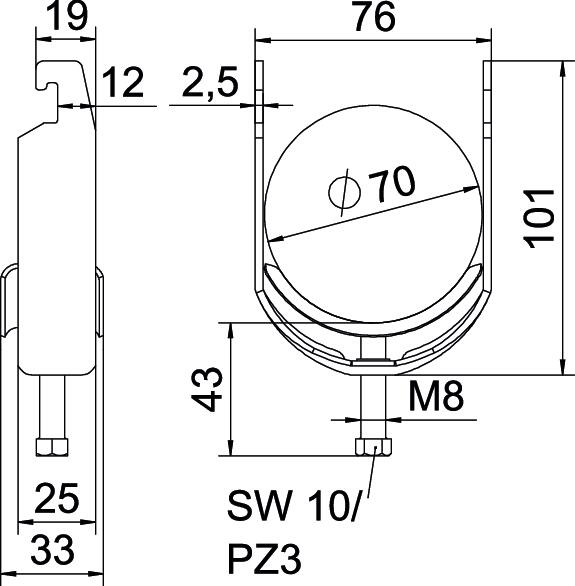

Debljina lima	2,5 mm
Dimenzija	64-70mm
Dimenzija A	25 mm
Dimenzija B	76 mm
Dimenzija C	33 mm
Dimenzija G (mm)	M8
Dimenzija H	101 mm
Dimenzija L	43 mm
Dimenzija t	2,5 mm
Dodatak materijal	nerajući čelik
Dodatak površina	netretirano
Dužina	25 mm
Dužina spoljne dimenzije	33 mm
Maks. Zatezni momenat	5 Nm

Materijal	plemeniti čelik, nerđajući 1.4571
Materijal korita	nerajući čelik
Način montaže	Profilna šina
Navoj	M8
Površina	svetlo, naknadno obrađeno
Sa kontrakoritom	ne
Sa metalnim koritom	da
Širina	76 mm
Širina proreza	10 mm
Visina	101 mm
za prečnik cevi maks.	70 mm
za prečnik cevi min.	64 mm
za šine širine proreza (sa intervalom) maks.	22 mm
za šine širine proreza (sa intervalom) min.	18 mm
Zatezna oblast D maks.	70 mm
Zatezna oblast D min.	64 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-U1-M-12 A4	8 mm	12 mm	3 Nm	1186602	Komad	100 Komad
BS-U1-M-16 A4	12 mm	16 mm	3 Nm	1186609	Komad	100 Komad
BS-U1-M-22 A4	16 mm	22 mm	3 Nm	1186616	Komad	100 Komad
BS-U1-M-28 A4	22 mm	28 mm	3 Nm	1186622	Komad	100 Komad
BS-U1-M-34 A4	28 mm	34 mm	3 Nm	1186629	Komad	100 Komad
BS-U1-M-40 A4	34 mm	40 mm	3 Nm	1186636	Komad	100 Komad
BS-U1-M-46 A4	40 mm	46 mm	5 Nm	1186642	Komad	100 Komad
BS-U1-M-52 A4	46 mm	52 mm	5 Nm	1186649	Komad	100 Komad
BS-U1-M-58 A4	52 mm	58 mm	5 Nm	1186656	Komad	100 Komad
BS-U1-M-64 A4	58 mm	64 mm	5 Nm	1186662	Komad	100 Komad
BS-U1-M-70 A4	64 mm	70 mm	5 Nm	1186669	Komad	50 Komad
BS-U1-M-76 A4	70 mm	76 mm	5 Nm	1186676	Komad	25 Komad
