Lučna obujmica, U-stopa, 1-struka, metalno pritisno korito, FT 8 | 12 | 3

Lučna obujmica, U-stopa, 1-struka, metalno pritisno korito, FT

Br.art. 1186502 | EAN 4012196849772

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

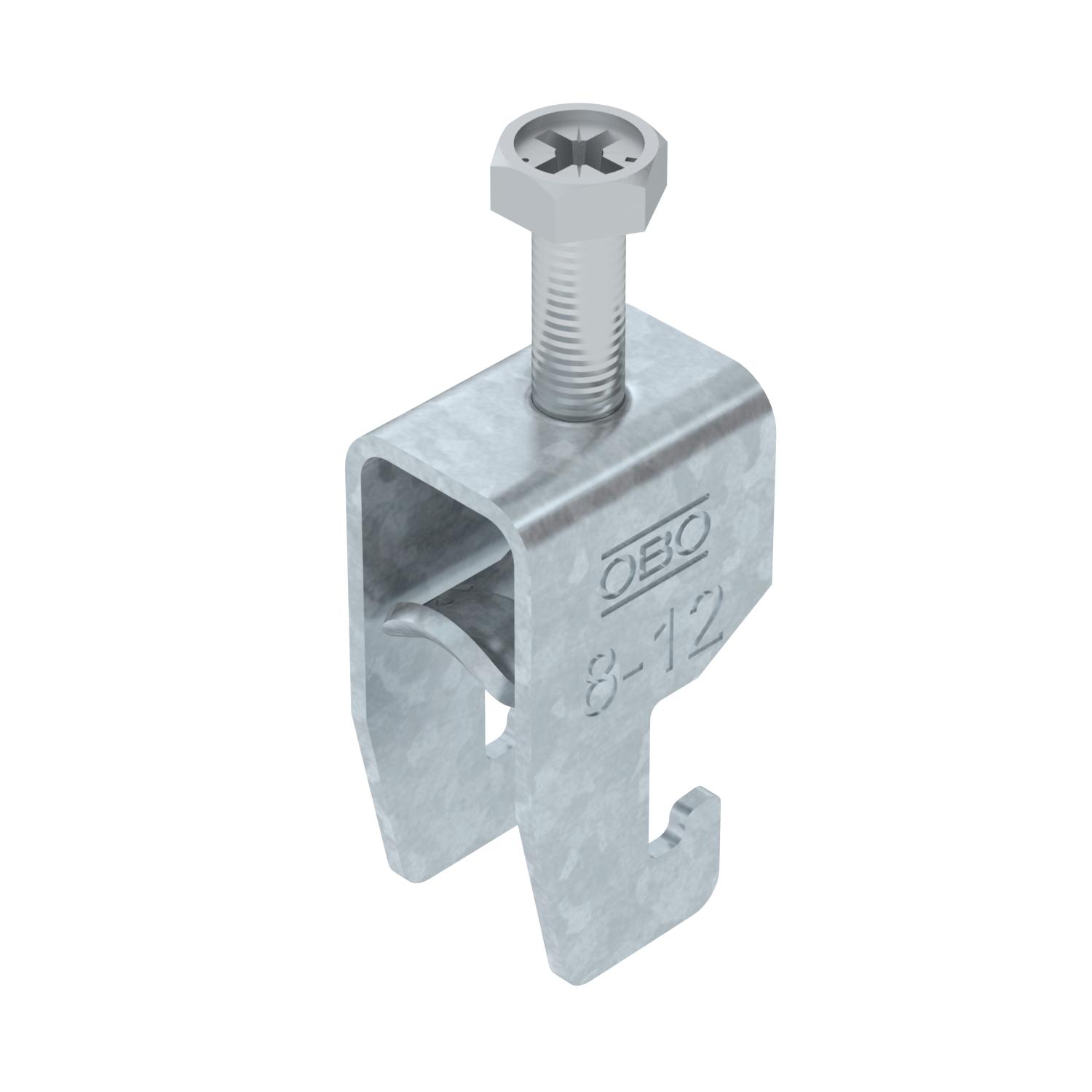

Lučna obujmica sa U-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
Debljina lima	1,5 mm
Dimenzija	08-12mm
Dodatak materijal	Čelik
Dodatak površina	toplo pocinkovano
Dužina spoljne dimenzije	28 mm
Maks. Zatezni momenat	3 Nm
Materijal	Čelik
Materijal korita	Čelik
Način montaže	Profilna šina
Navoj	M6
Održavanje funkcionalnosti	da

Površina	vruće pocinkano utapanjem
Sa kontrakoritom	ne
Sa metalnim koritom	da
Serija proizvoda	2056 / 2058
Širina proreza	10 mm
Usaglašeno sa ROHS	da
za prečnik cevi maks.	12 mm
za prečnik cevi min.	8 mm
za šine širine proreza (sa intervalom) maks.	22 mm
za šine širine proreza (sa intervalom) min.	18 mm
Zatezna oblast D maks.	12 mm
Zatezna oblast D min.	8 mm

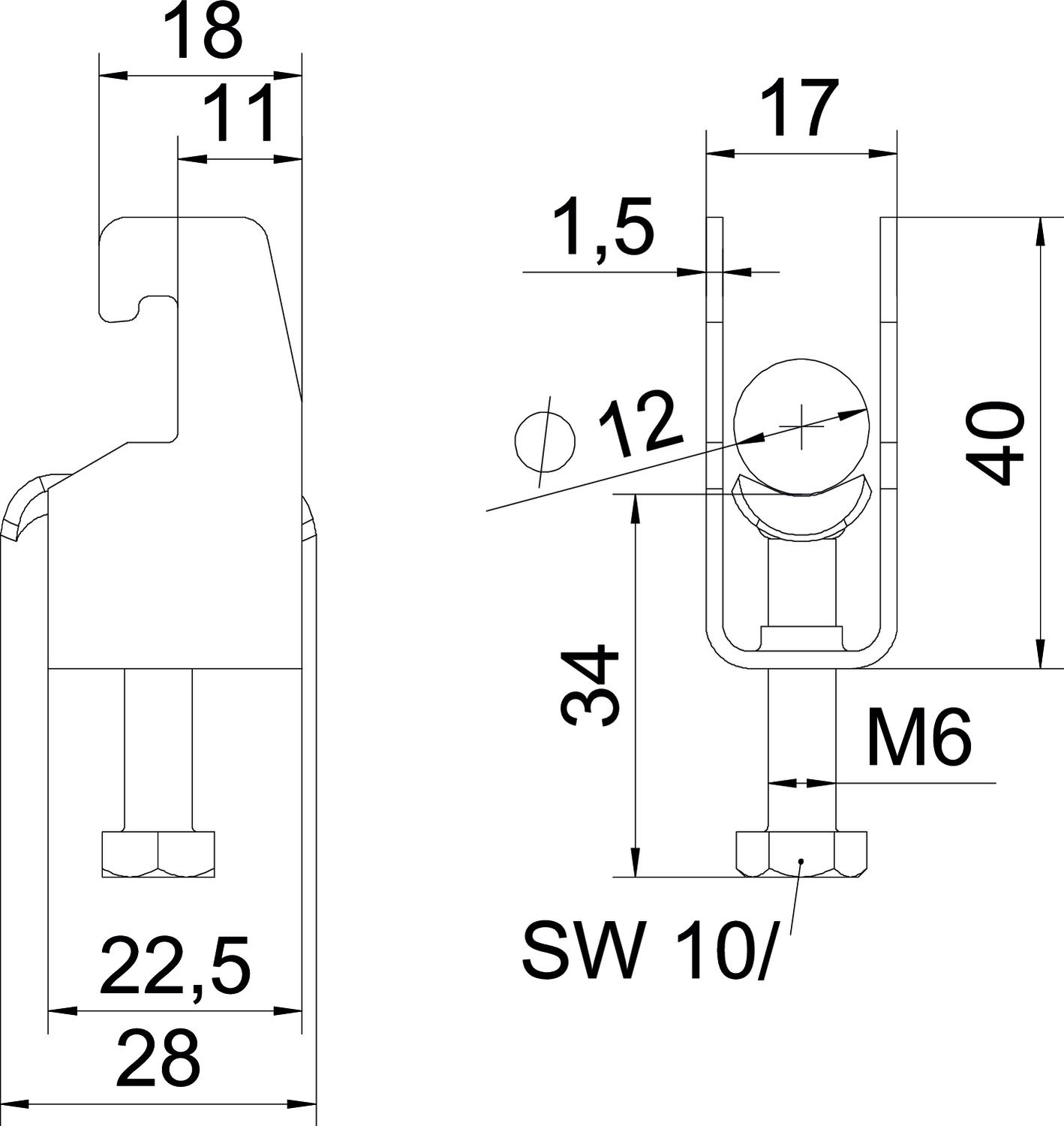

Dimenzije

Dimenzija A	22,5 mm
Dimenzija B	17 mm
Dimenzija C	28 mm
Dimenzija G (mm)	M6
Dimenzija H	40 mm

Dimenzija L	34 mm
Dimenzija t	1,5 mm
Dužina	22,5 mm
Širina	17 mm
Visina	40 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	0,0852 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,0852 kg CO₂e
Declared Unit	Units

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Komad	100 Komad
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Komad	100 Komad
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Komad	100 Komad
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Komad	100 Komad
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Komad	100 Komad
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Komad	100 Komad
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Komad	100 Komad
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Komad	100 Komad
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Komad	100 Komad
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Komad	100 Komad
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Komad	50 Komad
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Komad	25 Komad
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Komad	25 Komad
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Komad	25 Komad
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Komad	25 Komad
