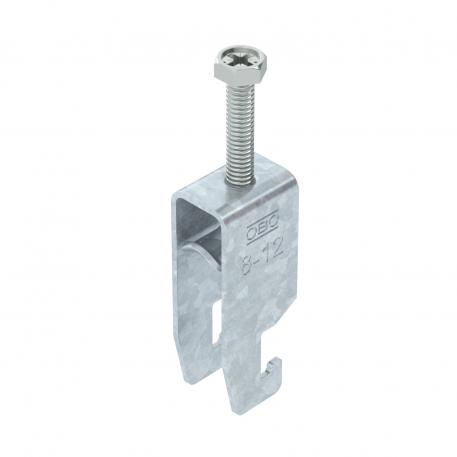

Lučna obujmica, U-stopa, 2-struka, metalno pritisno korito, FT 8 | 12 | 3

Lučna obujmica, U-stopa, 2-struka, metalno pritisno korito, FT

Br.art. 1186503 | EAN 4012196849789

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

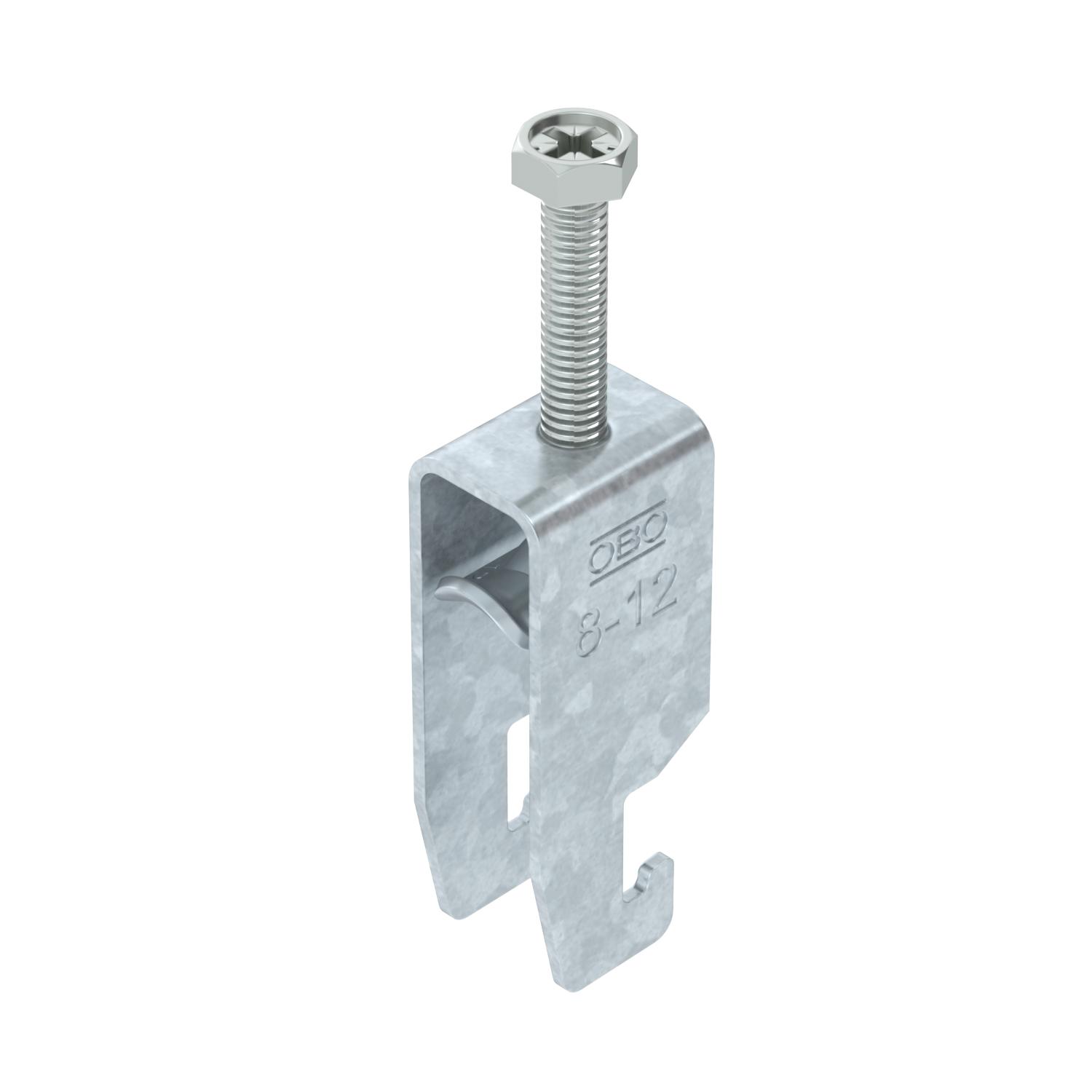

Lučna obujmica sa U-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabla na C-profilnu šinu. Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	2
CO2 otisak (GWP) od kolevke do kapije	0,1344 kg CO2e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	08-12mm

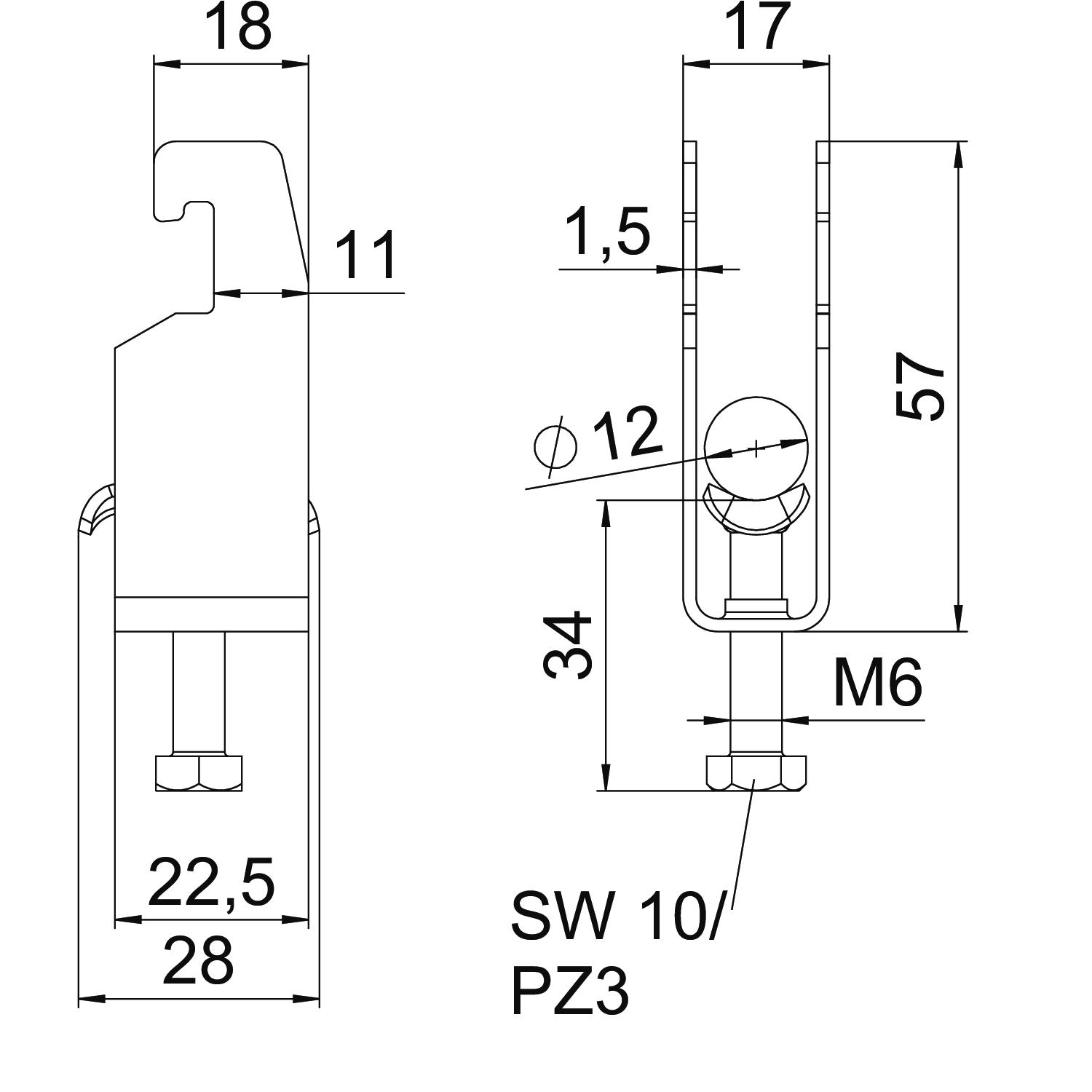

Dimenzija A	22,5 mm
Dimenzija B	17 mm
Dimenzija C	28 mm
Dimenzija G (mm)	M6
Dimenzija H	57 mm
Dimenzija L	46 mm
Dimenzija t	1,5 mm
Dodatak materijal	Čelik
Dodatak površina	toplo pocinkovano
Dužina	22,5 mm
Dužina spoljne dimenzije	28 mm
Maks. Zatezni momenat	3 Nm
Materijal	Čelik

Materijal korita	Čelik
Način montaže	Profilna šina
Navoj	M6
Održavanje funkcionalnosti	da
Površina	vruće pocinkano utapanjem
Sa kontrakoritom	ne
Sa metalnim koritom	da
Sa plastičnim koritom	ne
Širina	17 mm
Širina proreza	10 mm
Visina	57 mm
za prečnik cevi maks.	12 mm
za prečnik cevi min.	8 mm
za šine širine proreza (sa intervalom) maks.	22 mm
za šine širine proreza (sa intervalom) min.	18 mm
Zatezna oblast D maks.	12 mm
Zatezna oblast D min.	8 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-U2-M-12 FT	8 mm	12 mm	3 Nm	1186503	Komad	50 Komad
BS-U2-M-16 FT	12 mm	16 mm	3 Nm	1186510	Komad	50 Komad
BS-U2-M-22 FT	16 mm	22 mm	3 Nm	1186517	Komad	50 Komad
BS-U2-M-28 FT	22 mm	28 mm	3 Nm	1186523	Komad	50 Komad
BS-U2-M-34 FT	28 mm	34 mm	3 Nm	1186530	Komad	50 Komad
BS-U2-M-40 FT	34 mm	40 mm	3 Nm	1186537	Komad	50 Komad
BS-U2-M-46 FT	40 mm	46 mm	5 Nm	1186543	Komad	50 Komad
BS-U2-M-52 FT	46 mm	52 mm	5 Nm	1186550	Komad	50 Komad
BS-U2-M-58 FT	52 mm	58 mm	5 Nm	1186557	Komad	50 Komad
BS-U2-M-64 FT	58 mm	64 mm	5 Nm	1186563	Komad	50 Komad
