Lučna obujmica, U-stopa, 2-struka, plastično pritisno korito, Al 8 | 12 | 3

Lučna obujmica, U-stopa, 2-struka, plastično pritisno korito, Al

Br.art. 1186903 | EAN 4012196851768

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

Lučna obujmica sa U-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabla na C-profilnu šinu. Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	2
CO2 otisak (GWP) od kolevke do kapije	0,2135 kg CO2e / 1 Komad
Debljina lima	1,5 mm

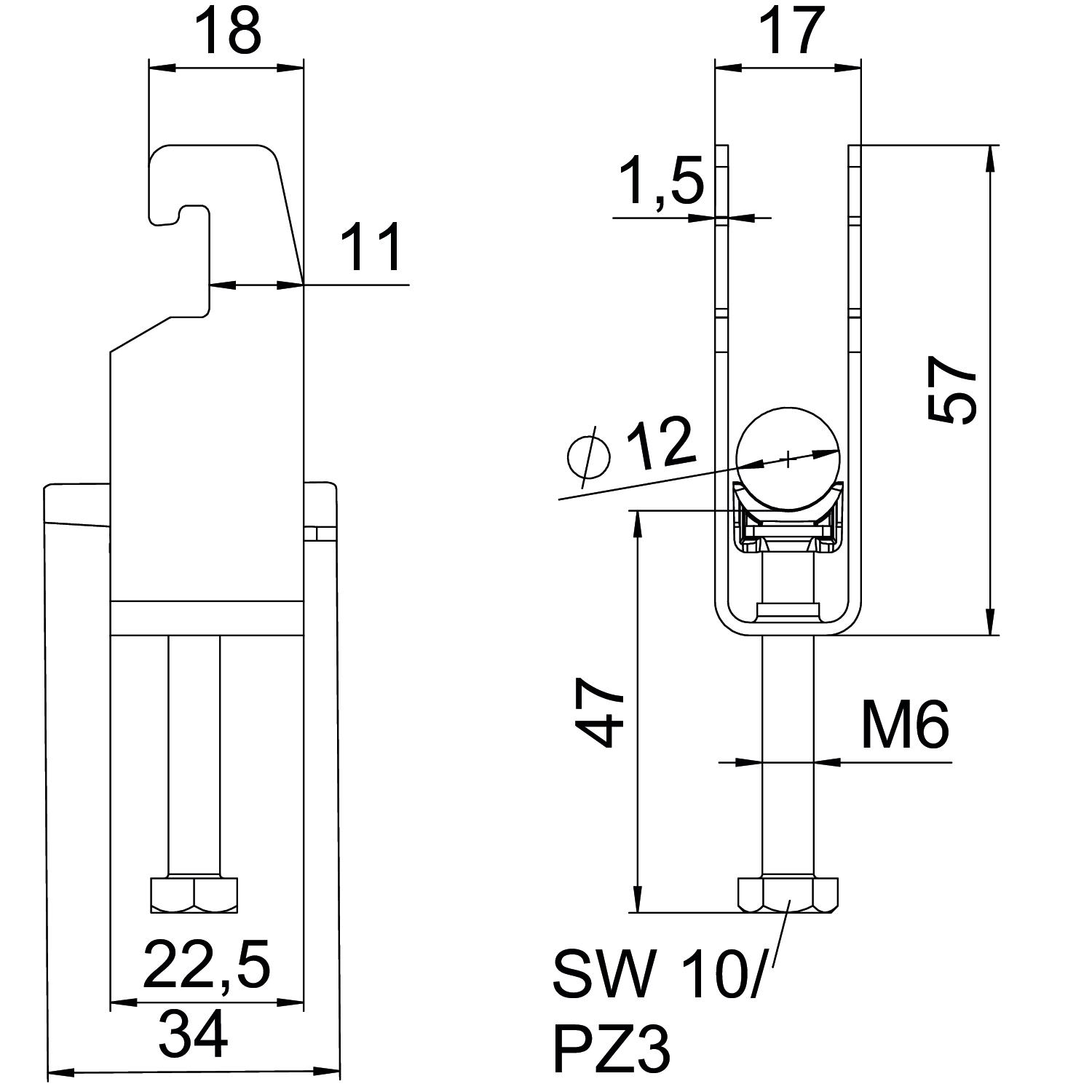

Dimenzija	08-12mm
Dimenzija A	22,5 mm
Dimenzija B	17 mm
Dimenzija C	34 mm
Dimenzija G (mm)	M6
Dimenzija H	57 mm
Dimenzija L	47 mm
Dimenzija t	1,5 mm
Dodatak materijal	Aluminijum
Dodatak površina	netretirano
Dužina	22,5 mm
Dužina spoljne dimenzije	34 mm
Kvalitet materijala korita	Polipropilen

Maks. Zatezni momenat	3 Nm
Materijal	Aluminijum
Materijal korita	Plastika
Način montaže	Profilna šina
Navoj	M6
Sa kontrakoritom	ne
Sa metalnim koritom	ne
Sa plastičnim koritom	da
Širina	17 mm
Širina proreza	10 mm
Visina	57 mm
za prečnik cevi maks.	12 mm
za prečnik cevi min.	8 mm
za šine širine proreza (sa intervalom) maks.	22 mm
za šine širine proreza (sa intervalom) min.	18 mm
Zatezna oblast D maks.	12 mm
Zatezna oblast D min.	8 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-U2-K-12 ALU	8 mm	12 mm	3 Nm	1186903	Komad	50 Komad
BS-U2-K-16 ALU	12 mm	16 mm	3 Nm	1186910	Komad	50 Komad
BS-U2-K-22 ALU	16 mm	22 mm	3 Nm	1186917	Komad	50 Komad
BS-U2-K-28 ALU	22 mm	28 mm	3 Nm	1186923	Komad	50 Komad
BS-U2-K-34 ALU	28 mm	34 mm	3 Nm	1186930	Komad	50 Komad
BS-U2-K-40 ALU	34 mm	40 mm	3 Nm	1186937	Komad	50 Komad
BS-U2-K-46 ALU	40 mm	46 mm	5 Nm	1186943	Komad	50 Komad
BS-U2-K-52 ALU	46 mm	52 mm	5 Nm	1186950	Komad	50 Komad
