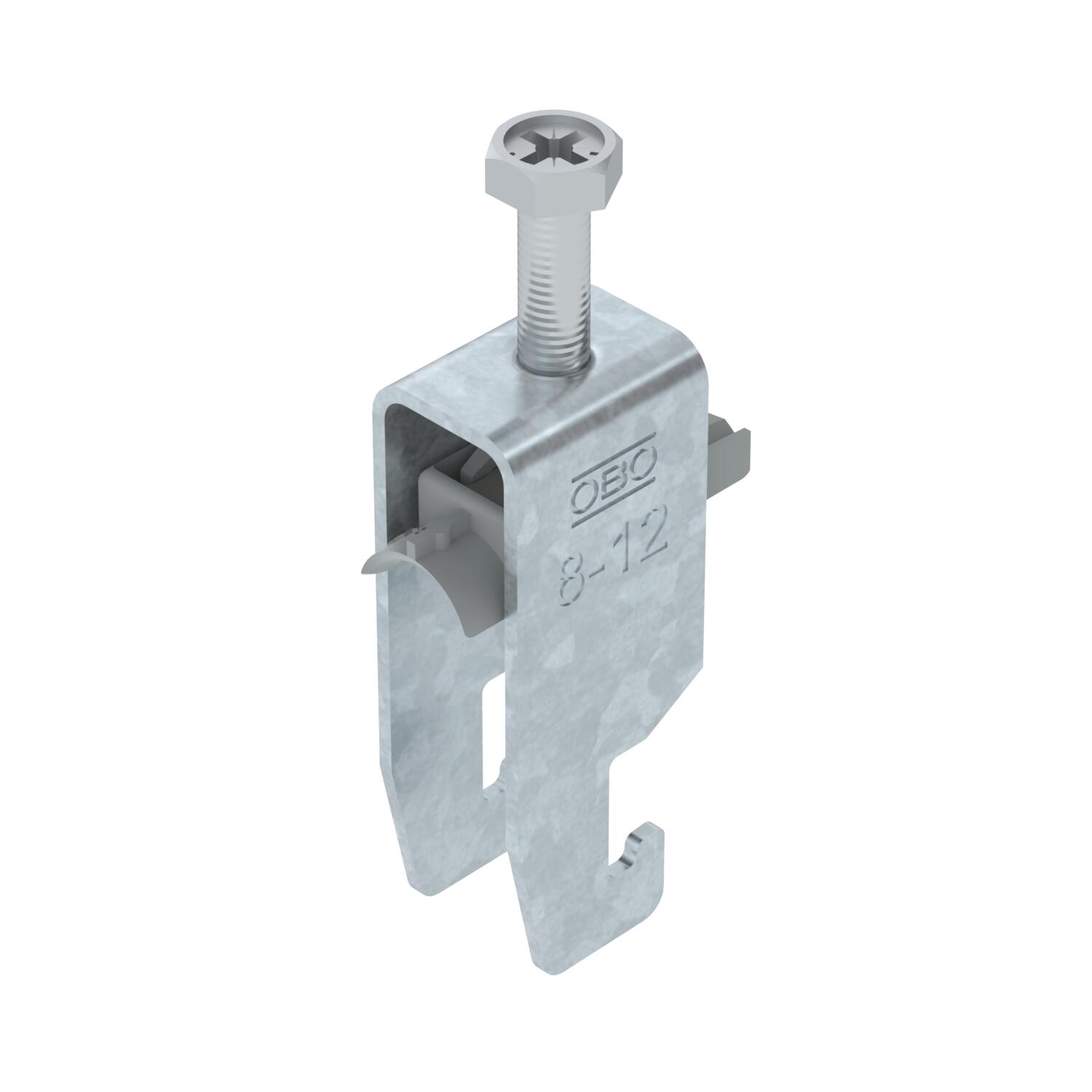

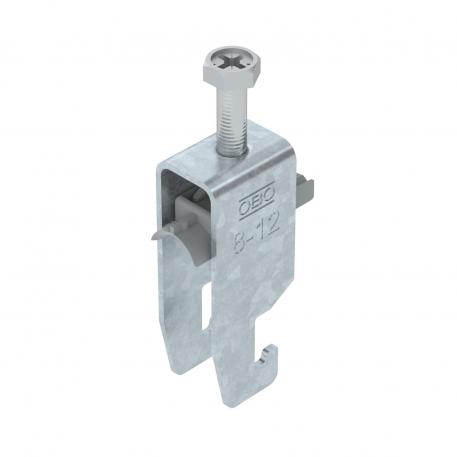

Lučna obujmica, U-stopa, 2-struka, plastično pritisno korito, FT 8 | 12 | 3

Lučna obujmica, U-stopa, 2-struka, plastično pritisno korito, FT

Br.art. 1186703 | EAN 4012196850747

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

Lučna obujmica sa U-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabla na C-profilnu šinu. Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	2
CO2 otisak (GWP) od kolevke do kapije	0,125 kg CO2e / 1 Komad
Debljina lima	1,5 mm

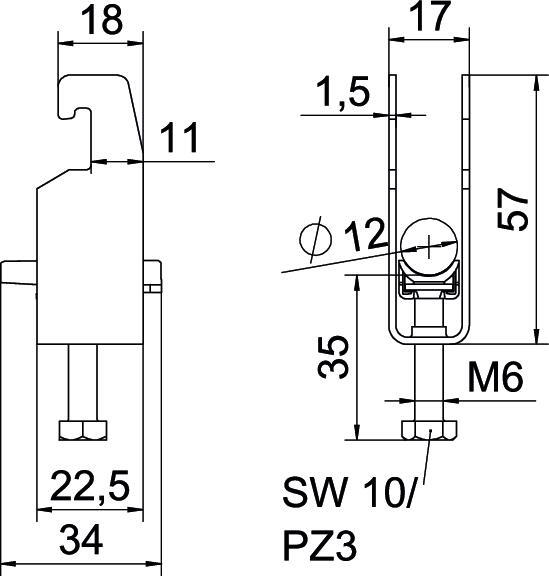

Dimenzija	08-12mm
Dimenzija A	22,5 mm
Dimenzija B	17 mm
Dimenzija C	34 mm
Dimenzija G (mm)	M6
Dimenzija H	57 mm
Dimenzija L	47 mm
Dimenzija t	1,5 mm
Dodatak materijal	Čelik
Dodatak površina	toplo pocinkovano
Dužina	22,5 mm
Dužina spoljne dimenzije	34 mm
Kvalitet materijala korita	Polipropilen

Maks. Zatezni momenat	3 Nm
Materijal	Čelik
Materijal korita	Plastika
Način montaže	Profilna šina
Navoj	M6
Površina	vruće pocinkano utapanjem
Sa kontrakoritom	ne
Sa plastičnim koritom	da
Širina	17 mm
Širina proreza	10 mm
Visina	57 mm
za prečnik cevi maks.	12 mm
za prečnik cevi min.	8 mm
za šine širine proreza (sa intervalom) maks.	22 mm
za šine širine proreza (sa intervalom) min.	18 mm
Zatezna oblast D maks.	12 mm
Zatezna oblast D min.	8 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-U2-K-12 FT	8 mm	12 mm	3 Nm	1186703	Komad	50 Komad
BS-U2-K-16 FT	12 mm	16 mm	3 Nm	1186710	Komad	50 Komad
BS-U2-K-22 FT	16 mm	22 mm	3 Nm	1186717	Komad	50 Komad
BS-U2-K-28 FT	22 mm	28 mm	3 Nm	1186723	Komad	50 Komad
BS-U2-K-34 FT	28 mm	34 mm	3 Nm	1186730	Komad	50 Komad
BS-U2-K-40 FT	34 mm	40 mm	3 Nm	1186737	Komad	50 Komad
BS-U2-K-46 FT	40 mm	46 mm	5 Nm	1186743	Komad	50 Komad
BS-U2-K-52 FT	46 mm	52 mm	5 Nm	1186750	Komad	50 Komad
BS-U2-K-58 FT	52 mm	58 mm	5 Nm	1186757	Komad	50 Komad
BS-U2-K-64 FT	58 mm	64 mm	5 Nm	1186763	Komad	50 Komad
