Metalne podne kutije sa nivelacijom i izlazom za kabal, RKSN, mesing 105 | 150 | 20 | 105 | Okretni izlaz za kabal | 9

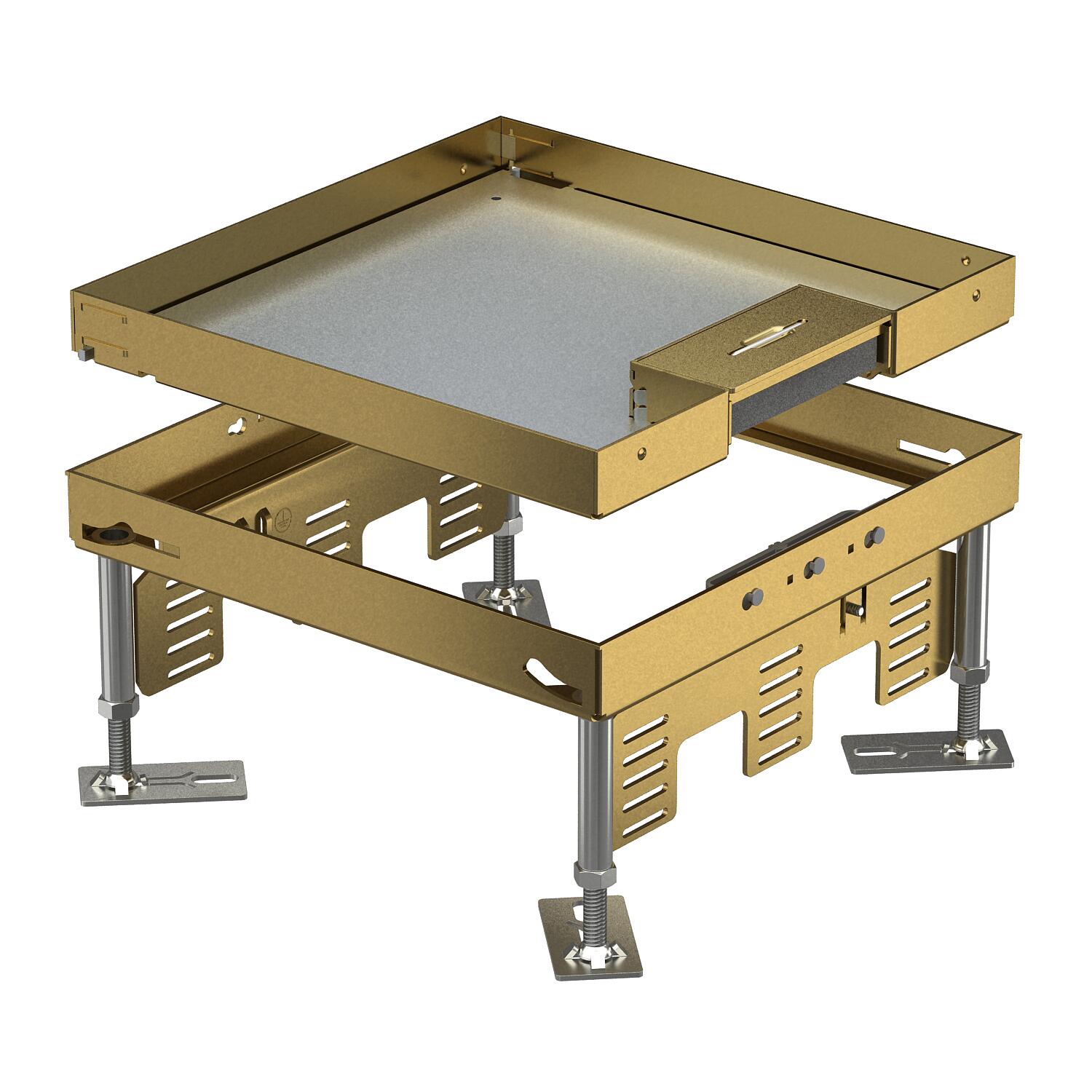

Metalne podne kutije sa nivelacijom i izlazom za kabal, RKSN, mesing

Br.art. 7409212 | EAN 4012195867173

Br.art. / Tip

Visina poda min.

Visina poda maks.

Debljina podne obloge

Dimenzija h

Varijanta izlaza za provodnik	Okretni izlaz za kabal

Nominalna veličina za ugradne jedinice	9

Opis proizvoda

Opis proizvoda

Metalna podna kutija sa stopicama sa izlazom za kabl nominalne veličine 9 za ugradnju instalacionih uređaja u podove sa suvim održavanjem u unutrašnjim oblastima.
Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata.
Izravnava četvrtasta kaseta, 3 pregrade, sa izlazom za kabl nominalne veličine 9 za ugradnju instalacionih uređaja. Pogodno za upotrebu u sistemima kanala, podignutim i šupljim podovima u unutrašnjim podovima sa suvim održavanjem. Mogu se instalirati 3 pokrovne pločice APMT5. Pogodno samo za glatke podne obloge.

Tehnički podaci

Tehnički podaci

Broj izlaza za provodnike	1
Broj kutija za uređaje	3
Broj uređaja koji mogu da se ugrade	12
CO2 otisak (GWP) od kolevke do kapije	14,0497 kg CO2e / 1 Komad
Debljina podne obloge	20 mm

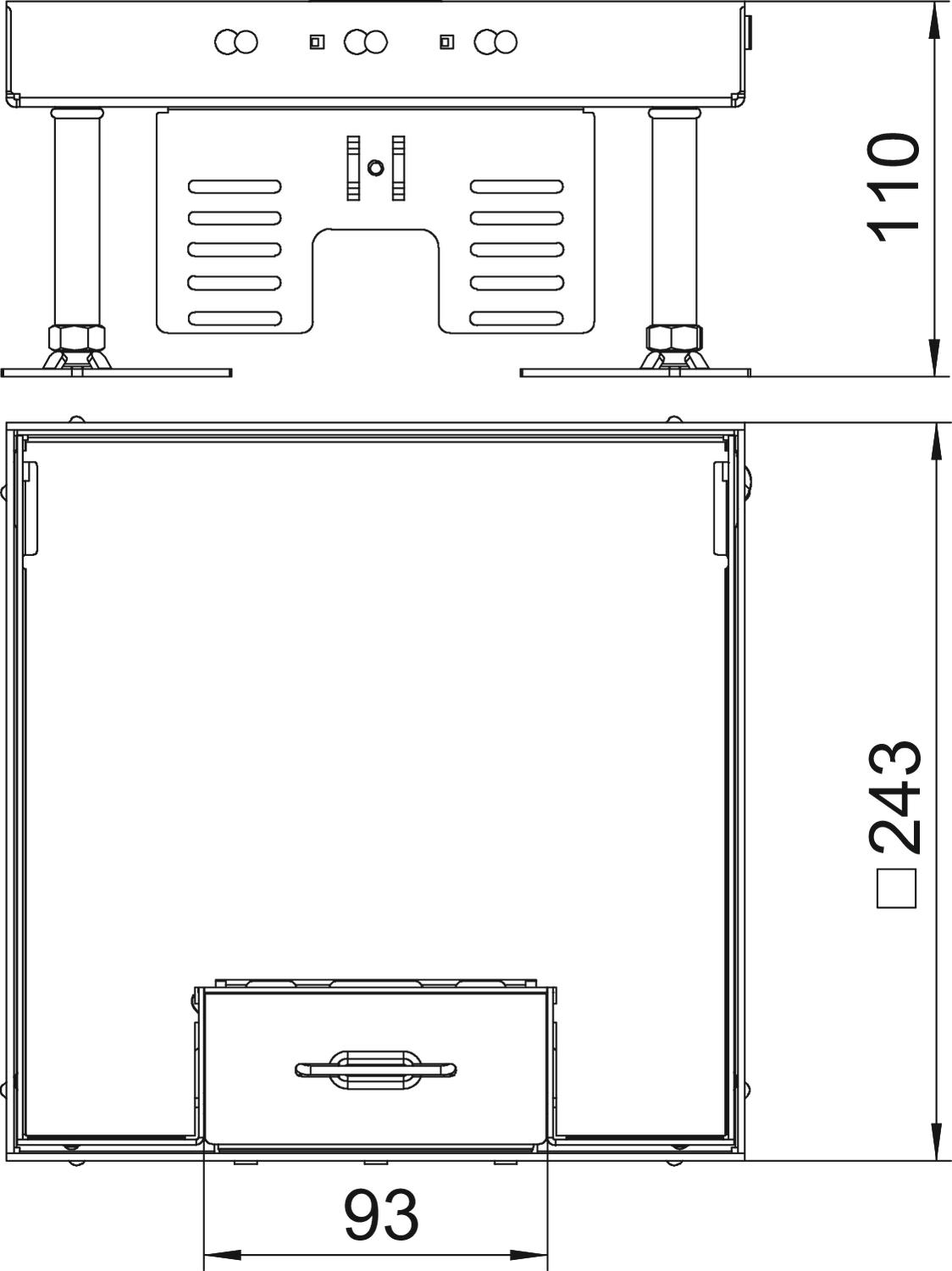

Dimenzija	243x243mm
Dimenzija h	105 mm
Dozvole	VDE
Dužina ugradne dimenzije	244 mm
Materijal	Mesing
Nivelaciona oblast maks.	150 mm
Nivelaciona oblast min.	105 mm
Nominalna veličina	350 mm
Nominalna veličina za ugradne jedinice	9
Nosač uređaja za montažu kutija za uređaje	da
Održavanje poda	suvo

Odvojivo	ne
Pogoduje za ugradnju u duple podove	da
Pogoduje za ugradnju u ošupljene podove	da
Širina ugradne dimenzije	244 mm
Stepen zaštite IK-kod	IK10
Tip ugradnog sistema	UT4
Ugradna dubina	105 mm
Varijanta	kvadratno
Varijanta izlaza za provodnik	Okretni izlaz za kabal
Varijanta za velika opterećenja	ne
Vertikalno opterećenje, mala površina	do 3.000 N
Vertikalno opterećenje, velika površina	do 5.000 N
Visina poda maks.	150 mm
Visina poda min.	105 mm
Vrsta zaštite (IP) u korišćenom stanju	IP20
Vrsta zaštite (IP) u nekorišćenom stanju	IP40

Svi tipovi

Svi tipovi

Tip	Visina poda min.	Visina poda maks.	Debljina podne obloge	Dimenzija h	Varijanta izlaza za provodnik	Nominalna veličina za ugradne jedinice	Br.art.	Količina	malo pakovanje
RKSN2 9 MS 20	105 mm	150 mm	20 mm	105 mm	Okretni izlaz za kabal	9	7409212	Komad	1 Komad
RKSN2 9 MS 25	110 mm	155 mm	25 mm	110 mm	Okretni izlaz za kabal	9	7409214	Komad	1 Komad

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Element za nivelaciju RKNEV2	RK NEV2 110	7405815	Jedinica pakovanja	1 Jedinica pakovanja
Papučica za zvučnu izolaciju	SRS 4	7405798	Komad	4 Komad
Terrazzo-zaštitna maska za podne kutije za nivelaciju nominalne veličine 9	SK RK9	7404372	Komad	1 Komad
Montažni poklopac 350 nominalne veličine 9	DUG 350-3 9	7400513	Komad	1 Komad
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm	UT4 45 4	7408727	Komad	1 Komad
