Metalne podne kutije sa nivelacijom za revizioni otvor, RKN, nerđajući čelik

Br.art. 7408970 | EAN 4012197278151

Br.art. / Tip

Visina poda min.

Visina poda maks.

Debljina podne obloge

Dimenzija h

Varijanta izlaza za provodnik	Nema izvoda za kablove

Nominalna veličina za ugradne jedinice	9

Opis proizvoda

Opis proizvoda

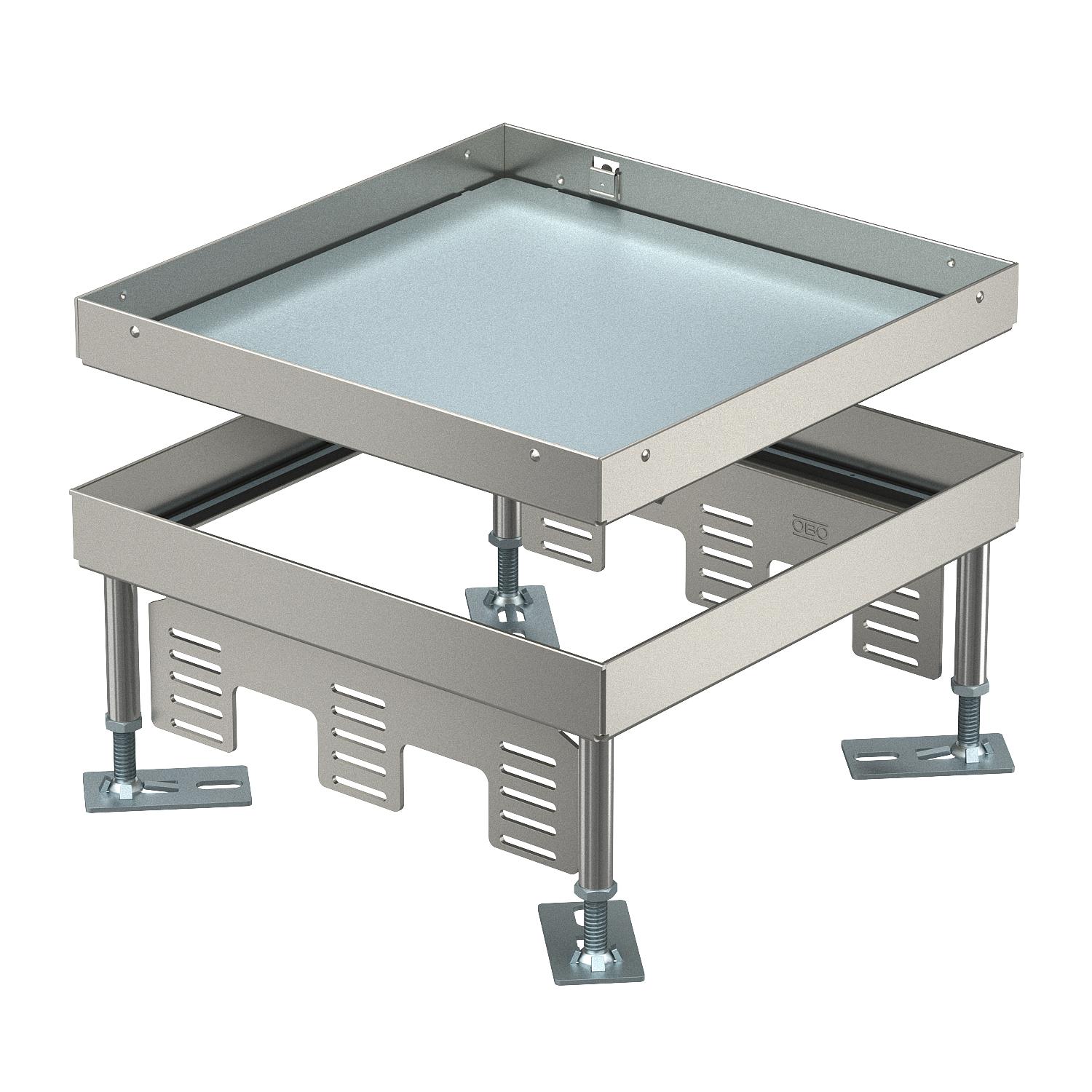

Izravnava četvrtasta kaseta "slepa" za stvaranje revizionog otvora nominalne veličine 9. Ugradnja u sisteme kanala, podignute i šuplje podove u suvim ili mokrim unutrašnjim podovima. Samo za glatke podne obloge.
Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. Mogu se instalirati 3 pokrovne pločice APMT5.

Tehnički podaci

Tehnički podaci

Broj univerzalnih nosača	3 x UT4
CO2 otisak (GWP) od kolevke do kapije	20,3725 kg CO2e / 1 Komad
Debljina podne obloge	20 mm

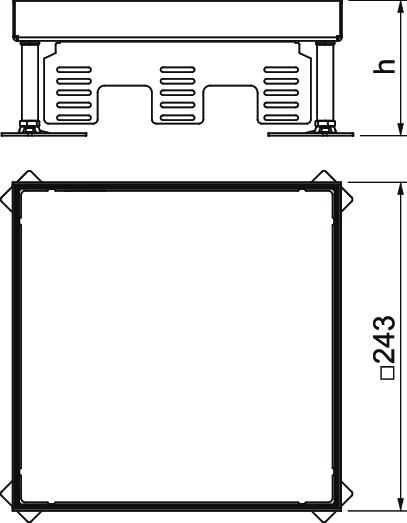

Dimenzija	243x243x100
Dimenzija h	105 mm
Dozvole	VDE
Dužina	243 mm
Dužina ugradne dimenzije	244 mm
Izrez u podu/montažni otvor	244x244
Materijal	Oplemenjeni čelik, nerđajući
Nivelaciona oblast maks.	150 mm
Nivelaciona oblast min.	105 mm
Nominalna veličina za ugradne jedinice	9
Nosač uređaja za montažu kutija za uređaje	ne
Održavanje poda	mokro
Odvojivo	ne
Pogoduje za ugradnju u duple podove	da

Pogoduje za ugradnju u ošupljene podove	da
Širina	243 mm
Širina ugradne dimenzije	244 mm
Standard	EN 50085-2-2
Stepen zaštite IK-kod	IK10
Tip ugradnog sistema	UT4
Ugradna dubina	105 mm
Varijanta	kvadratno
Varijanta izlaza za provodnik	Nema izvoda za kablove
Varijanta za velika opterećenja	ne
Vertikalno opterećenje, mala površina	do 3.000 N
Vertikalno opterećenje, velika površina	do 5.000 N
Visina	105 mm
Visina poda maks.	150 mm
Visina poda min.	105 mm
Vrsta zaštite (IP) u korišćenom stanju	IP00
Vrsta zaštite (IP) u nekorišćenom stanju	IP55

Svi tipovi

Svi tipovi

Tip	Visina poda min.	Visina poda maks.	Debljina podne obloge	Dimenzija h	Varijanta izlaza za provodnik	Nominalna veličina za ugradne jedinice	Br.art.	Količina	malo pakovanje
RKN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Nema izvoda za kablove	9	7408970	Komad	1 Komad
RKN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Nema izvoda za kablove	9	7408974	Komad	1 Komad

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Element za nivelaciju RKNEV2	RK NEV2 110	7405815	Jedinica pakovanja	1 Jedinica pakovanja
Papučica za zvučnu izolaciju	SRS 4	7405798	Komad	4 Komad
Terrazzo-zaštitna maska za podne kutije za nivelaciju nominalne veličine 9	SK RK9	7404372	Komad	1 Komad
Montažni poklopac 350 nominalne veličine 9	DUG 350-3 9	7400513	Komad	1 Komad
