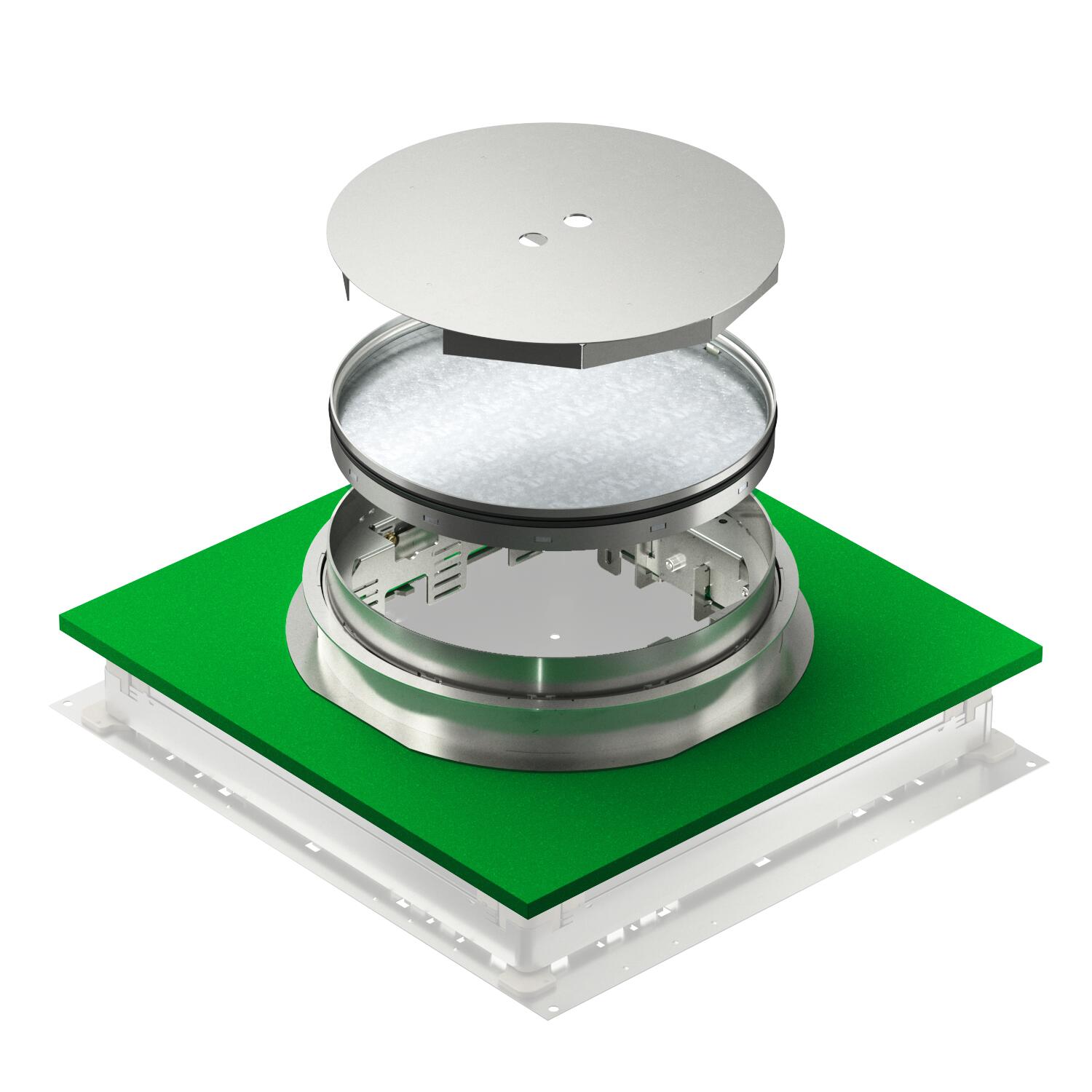

Metalne podne kutije sa nivelacijom za revizioni otvor, RKNUZD3, nerđajući čelik
Br.art. 7409650 | EAN 4012197439415
- Opis proizvoda
-
Opis proizvodaOkrugle metalne podne kutije sa nivelacijom i mogućnosti odvajanja pogodne su za ugradnju uređaja u ravni sa podom u podno kućište UGD-3. U zavisnosti od varijante, pogoduju za podove sa suvim, mokrim i vlažnim održavanjem. Metalna podna kutija oslanja se na pričvrsni ugaonik koji je fiksiran u gornjem ramu kućišta, preko kog metalna podna kutija može da se podešava i prema gornjoj ivici podne obloge. Preko pričvrsnog ugaonika, metalna podna kutija može da se odvoji od donjeg sloja poda. Podno kućište mora da raspolaže odgovarajućim ugradnim otvorom i iz tog razloga potreban mu je adaptacioni poklopac sa odgovarajućim ugradnim otvorom. Metalne podne kutije napravljene su od oplemenjenog čelika ili mesinga. Sve metalne podne kutije sadrže 4 mm debelu ploču od čeličnog lima kako bi sigurno preuzele opterećenja na frekventnim mestima. Metalne podne kutije prave se za različite debljine podnih obloga od 20 i 25 mm.
Height-adjustable cassette with blanking cover. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.
-
- Tehnički podaci
-
Tehnički podaci

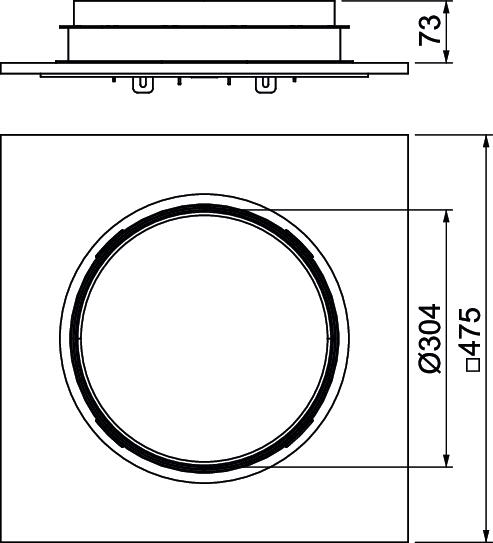

Debljina podne obloge 25 mm Dimenzija Ø304x85 Dozvole VDE Materijal plemeniti čelik, nerđajući 1.4301 Nivelaciona oblast maks. 113 mm Nivelaciona oblast min. 73 mm Nominalna veličina za ugradne jedinice R9 Nosač uređaja za montažu kutija za uređaje ne Održavanje poda mokro Odvojivo da Pogoduje za ugradnju u duple podove ne Pogoduje za ugradnju u ošupljene podove ne Standard EN 50085-2-2 Stepen zaštite IK-kod IK10 Tip ugradnog sistema UT4 Ugradna dubina 140 mm Varijanta okruglo Varijanta izlaza za provodnik Nema izvoda za kablove Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina 85 mm Visina betonske košuljice maks. 113 mm Visina betonske košuljice min. 73 mm Visina poda min. 140 mm Vrsta zaštite (IP) u korišćenom stanju IP00 Vrsta zaštite (IP) u nekorišćenom stanju IP44 - Svi tipovi
- Preuzimanja
-
Informativni list TRKRN 9 VS 350 / 7409650 , 0.26MB , pdfUputstvo za montažu Terrazzo cassette, round , 0.55MB , pdfUputstvo za montažu Terrazzo cassette (round) , 2.39MB , pdf
