Metalne podne kutije sa nivelacijom za Tubus, RKFN, nerđajući čelik 105 | 150 | 20 | 105 | Upusni tubus | 9

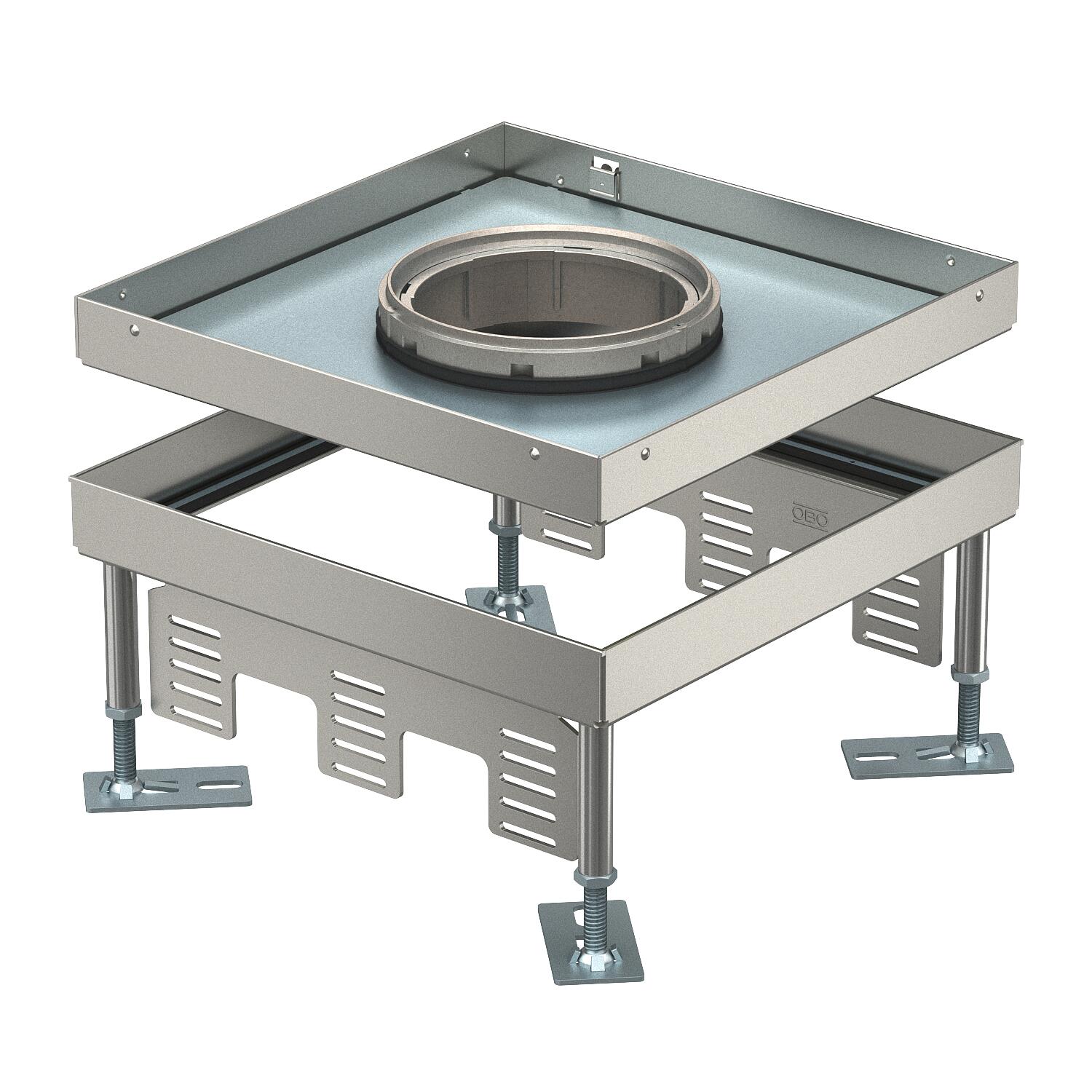

Metalne podne kutije sa nivelacijom za Tubus, RKFN, nerđajući čelik

Br.art. 7408980 | EAN 4012197278175

Br.art. / Tip

Visina poda min.

Visina poda maks.

Debljina podne obloge

Dimenzija h

Varijanta izlaza za provodnik	Upusni tubus

Nominalna veličina za ugradne jedinice	9

Opis proizvoda

Opis proizvoda

Pravougaona metalna podna kutija, koja se može nivelisati, za tubus nominalne veličine 9, za ugradnju instalacionih uređaja u sisteme kanala, duple i šuplje podove, sa suvim ili mokrim održavanjem u unutrašnjim oblastima. Pogodno samo za glatke podne obloge.

Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. Mogu se instalirati 3 pokrovne pločice APMT5. Tubus nije uključena u isporuku.
Pravougaona metalna podna kutija, koja se može nivelisati, za tubus nominalne veličine 9, za ugradnju instalacionih uređaja u sisteme kanala, duple i šuplje podove, sa suvim ili mokrim održavanjem u unutrašnjim oblastima. Za montažu u podne kutije UZD 250, UZD 350 u kombinaciji sa montažnim poklopcem DUG.../9.Odgovara samo za glatke podne obloge.

Metalna podna kutija sa nivelacijom, 3-kanalna, mogu da se instaliraju 3 poklopca APMT5.

Tehnički podaci

Tehnički podaci

Broj izlaza za provodnike	1
Broj univerzalnih nosača	3 x UT4
Broj uređaja koji mogu da se ugrade	12
Debljina podne obloge	20 mm
Dimenzija	243x243x100
Dozvole	VDE
Dužina ugradne dimenzije	244 mm
Izrez u podu/montažni otvor	244x244
Materijal	Oplemenjeni čelik, nerđajući
Nivelaciona oblast maks.	150 mm
Nivelaciona oblast min.	105 mm
Nominalna veličina za ugradne jedinice	9
Nosač uređaja za montažu kutija za uređaje	ne
Održavanje poda	mokro
Odvojivo	ne
Pogoduje za ugradnju u duple podove	da
Pogoduje za ugradnju u ošupljene podove	da

Serija proizvoda	RKFN
Širina ugradne dimenzije	244 mm
Standard	EN 50085-2-2
Stepen zaštite IK-kod	IK10
Tip ugradnog sistema	UT4
Ugradna dubina	105 mm
Usaglašeno sa ROHS	izuzeto
Varijanta	kvadratno
Varijanta izlaza za provodnik	Upusni tubus
Varijanta za velika opterećenja	ne
Vertikalno opterećenje, mala površina	do 3.000 N
Vertikalno opterećenje, velika površina	do 5.000 N
Visina poda maks.	150 mm
Visina poda min.	105 mm
Vrsta zaštite (IP) u korišćenom stanju	IP20
Vrsta zaštite (IP) u nekorišćenom stanju	IP55

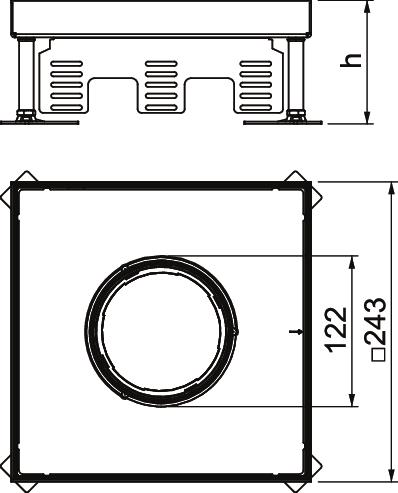

Dimenzije

Dimenzija h	105 mm
Dužina	243 mm

Širina	243 mm
Visina	105 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	22,1925 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	22,1925 kg CO₂e
Declared Unit	Units

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Svi tipovi

Svi tipovi

Tip	Visina poda min.	Visina poda maks.	Debljina podne obloge	Dimenzija h	Varijanta izlaza za provodnik	Nominalna veličina za ugradne jedinice	Br.art.	Količina	malo pakovanje
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Upusni tubus	9	7408980	Komad	1 Komad
RKFN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Upusni tubus	9	7408982	Komad	1 Komad

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje

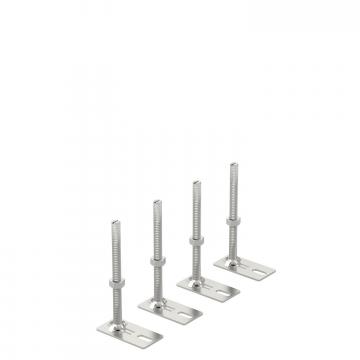

Element za nivelaciju RKNEV2	RK NEV2 110	7405815	Jedinica pakovanja	1 Jedinica pakovanja
Tubus s limenim poklopcem, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom	TUK2 GV	7428140	Komad	1 Komad

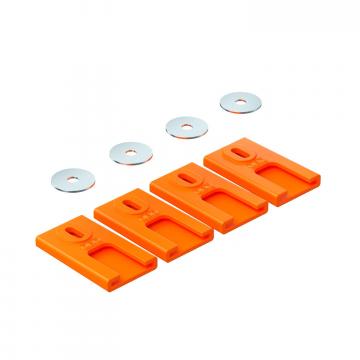

Papučica za zvučnu izolaciju	SRS 4	7405798	Komad	4 Komad

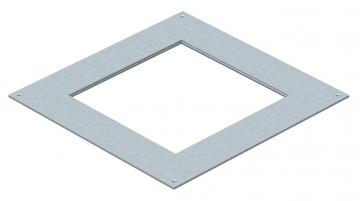

Montažni poklopac 350 nominalne veličine 9	DUG 350-3 9	7400513	Komad	1 Komad
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm	UT4 45 4	7408727	Komad	1 Komad
