Mrežasti nosač kablova GR-Magic® 105 A2 3000 | 400 | 105 | 4,8 | 363 | ne

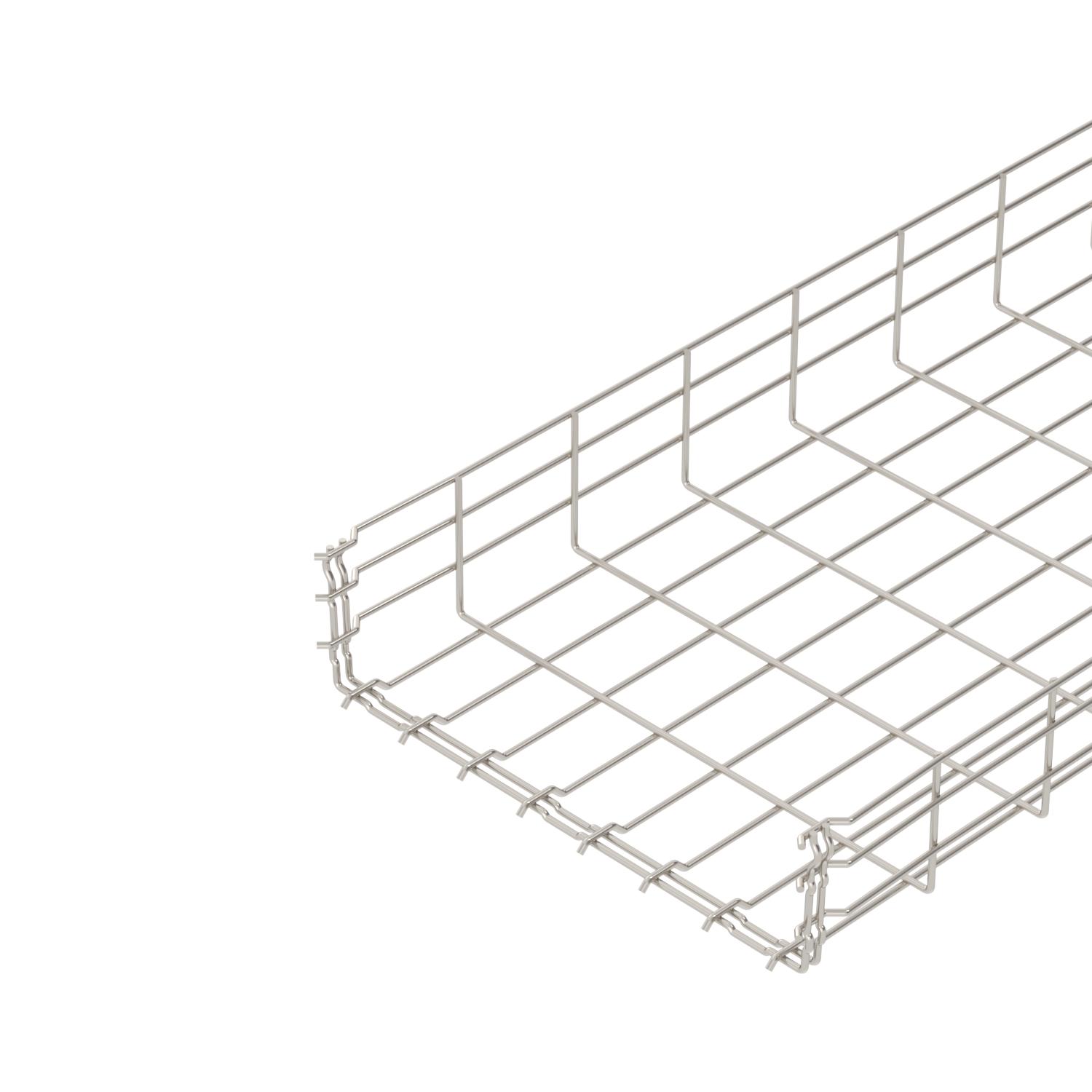

Mrežasti nosač kablova GR-Magic® 105 A2

Br.art. 6002463 | EAN 4012195149675

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	105 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm.

Tehnički podaci

Tehnički podaci

Boja	oplemenjeni čelik
CO2 otisak (GWP) od kolevke do kapije	13,9094 kg CO2e / 1 Metar

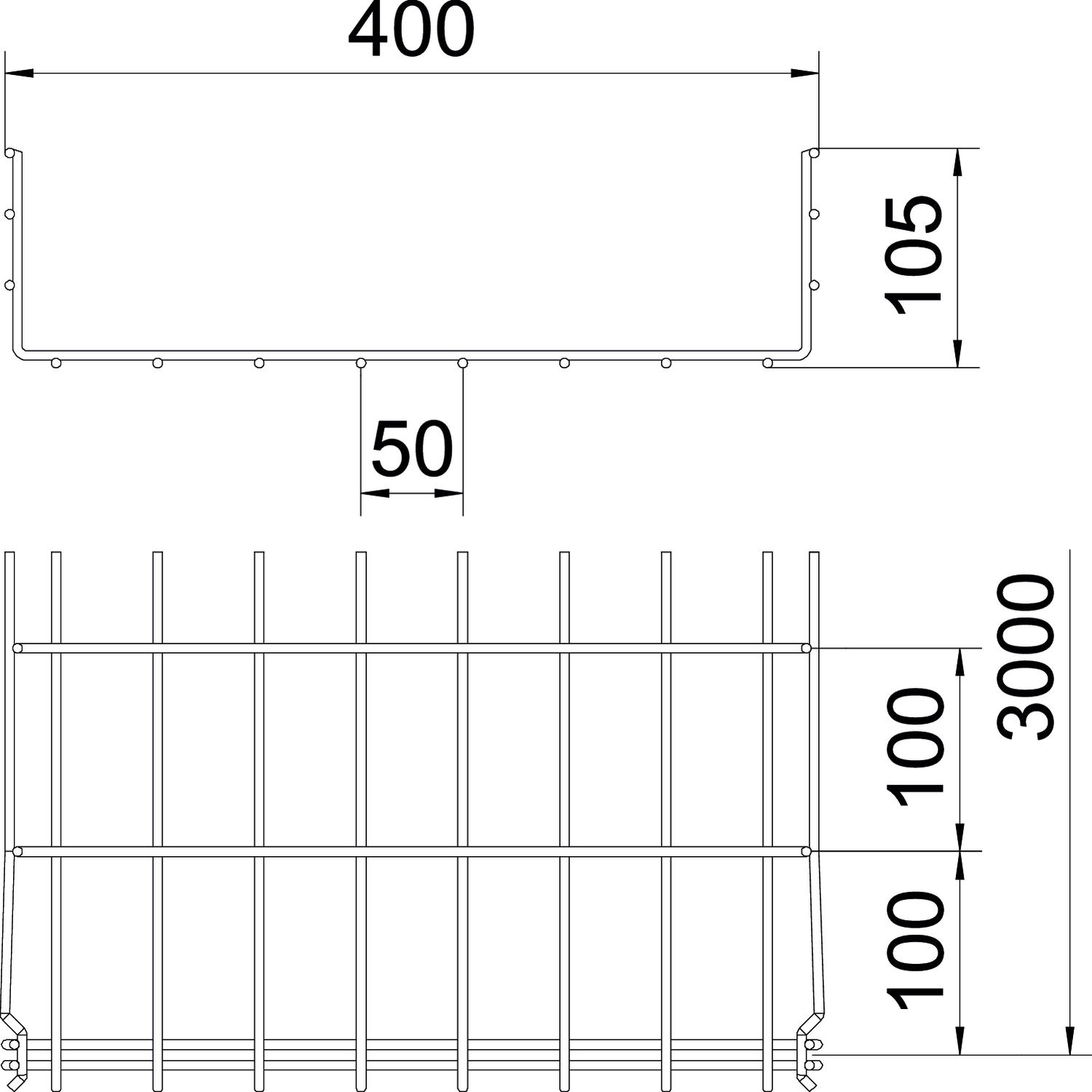

Dimenzija	105x400x3000
Dimenzija B	400 mm
Dimenzija H	108 mm
Dužina	3000 mm
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	363 cm²
Korisni presek	36300 mm²
Materijal	plemeniti čelik, nerđajući 1.4301
Nerđajući čelik, nagrižen	da
Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	svetlo, naknadno obrađeno

Prečnik žice	4,8 mm
Rastojanje među konzolama 1,0m	1,1 kN/m
Rastojanje među konzolama 1,5m	0,75 kN/m
Rastojanje među konzolama 2,0m	0,53 kN/m
Rastojanje među konzolama 2,5m	0,38 kN/m
Rastojanje među konzolama 3,0m	0,3 kN/m
Širina	15,75 in
Širina	400 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Visina	105 mm
Visina	4,13 in
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Tehnički podaci

Dijagram opterećenja Mrežasti nosač kablova tipa GRM 105

Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	ne	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	ne	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	ne	6002457	m	3 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	ne	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	ne	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	ne	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	ne	6002469	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje

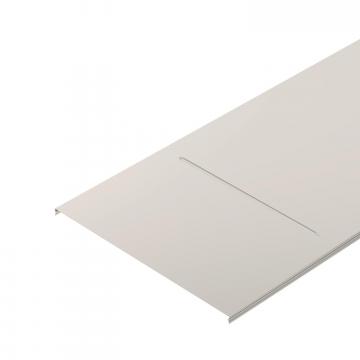

Poklopac za mrežasti nosač kablova, uskočni A2	DGRR 400 A2	6001870	m	3 m
Ugaona spojnica A2	GEV 36 A2	6016731	Komad	20 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 85 A2	TSG 85 A2	6062173	m	3 m
Stezni komad za pričvršćivanje pregrada	KS GR A2	6062282	Komad	30 Komad
Završni lim za kablove A2	KAB GR A2	6220145	Komad	10 Komad
